Jak wybrać odpowiedni filtr wentylacyjny do szafki elektrycznej lub obudowy przemysłowej?

Ciepło to jeden z prostszych sposobów skrócenia żywotności elementów elektrycznych wewnątrz szafy. Afiltr wentylacyjnyzestaw, który jest odpowiednio dopasowany, skutecznie filtruje i pasuje do środowiska instalacyjnego, znacznie przyczynia się do zapewnienia bezproblemowego działania. Yitailock produkuje pełną gamę okien wentylacyjnych do szaf z tworzywa ABS w wielu rozmiarach i konfiguracjach — oto, co warto wiedzieć przed wyborem jednego.

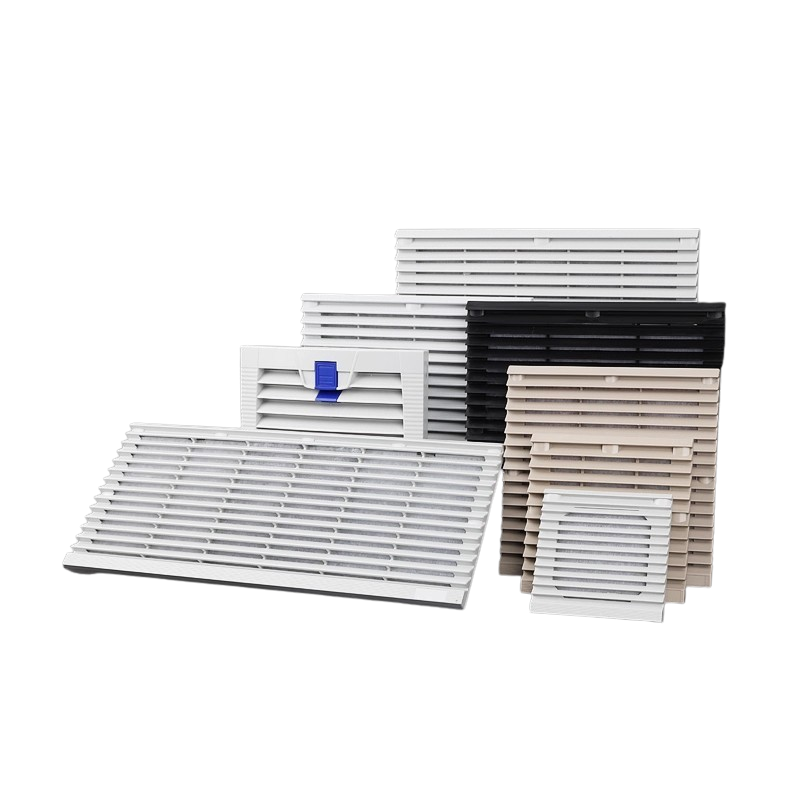

Seria XT — wentylacja z filtrem do obudów elektrycznych

Seria XT obejmuje kwadratfiltr wentylacyjnyzestawy od XT801 do XT807, każdy z żaluzjową kratką ABS na zewnątrz i polimerową wkładką filtrującą G3 od wewnątrz. Wkładka filtrująca wychwytuje kurz i zanieczyszczenia, zanim dotrą do elementów wewnątrz obudowy, co stanowi kluczową różnicę między nią a zwykłą kratką wentylacyjną.

Rozmiary wahają się od kompaktowego XT801 (zewnętrzne 107 × 107 mm, wycięcie 81 × 81 mm) aż do XT806 (zewnętrzne 322 × 322 mm, wycięcie 280 × 280 mm) i prostokątnego XT807 (zewnętrzne 420 × 180 mm, wycięcie 389 × 149 mm). Najczęściej określane rozmiary to średni zakres XT803 do XT805, które pasują do standardowych wycięć w panelach, które można znaleźć w większości szaf rozdzielczych i obudów sterowniczych.

Kolory to RAL 7035 (jasnoszary — standard dla większości obudów przemysłowych), RAL 7032 (cieplejsza szarość żwirowa) i czarny w przypadku określonych instalacji.

Typ normalny kontra wysoki

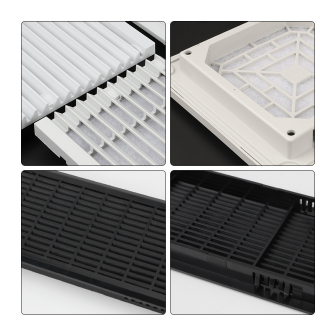

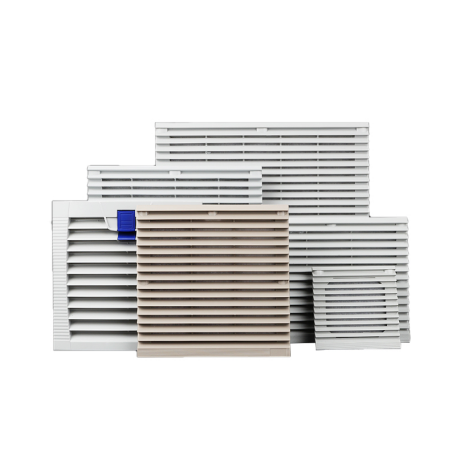

Dla modeli XT804 i XT805 dostępne są dwie wysokości profili. Typ normalny jest umieszczony bliżej powierzchni panelu i pasuje do standardowych instalacji, w których grubość ścianki szafki mieści się w typowym zakresie. Wersja wysoka ma głębszą obudowę, która mieści grubsze ściany panelowe lub instalacje, w których potrzebny jest dodatkowy prześwit pomiędzy kratką a wentylatorem za nią. Zdjęcia numer dwa i trzy przedstawiają układ wewnętrzny każdego z nich — w typie normalnym zastosowano mocowanie śrubą M4 w jednym punkcie, podczas gdy w przypadku modelu wysokiego zastosowano dwa punkty mocowania M4 w celu bezpieczniejszego dopasowania do głębszych paneli.

Opcje uszczelek samoprzylepnych

Większość modeli XT jest dostępna z lub bez samoprzylepnej uszczelki punktowej — czarnego paska uszczelniającego biegnącego wokół obwodu ramy filtra. W przypadku obudów, które wymagają pewnego stopnia uszczelnienia przeciwpyłowego wokół samego okna wentylacyjnego, warto określić wersję z uszczelką. Dociska się do powierzchni panelu po zamontowaniu kratki, zmniejszając szczelinę pomiędzy ramą a krawędzią wycięcia. W przypadku standardowych szafek wewnętrznych, gdzie ochrona przed wnikaniem wokół kratki nie stanowi problemu, wersja bez kleju jest prostszym i bardziej opłacalnym wyborem.

Niektóre modele XT804 i XT805 są również dostępne z mocowaniem zatrzaskowym zamiast śrub, co przyspiesza wyjmowanie i wymianę filtra podczas konserwacji.

Kratki wentylacyjne zwykłe

Do zastosowań, w których filtracja nie jest wymagana — tylko pasywny przepływ powietrza — dostępne są zwykłe kratki wentylacyjne w trzech rozmiarach: 78×200 mm, 78×456 mm i 80×461 mm. Nie mają one wewnątrz wkładki filtrującej, dzięki czemu nadają się do obudów, w których wnikanie kurzu nie stanowi problemu, ale nadal należy kontrolować przepływ powietrza przez panel.

Wybór właściwego

Rozmiar to pierwsza decyzja – dopasuj wymiary zewnętrzne do dostępnej przestrzeni panelu i potwierdź rozmiar wycięcia przed złożeniem zamówienia. Następnie wybór pomiędzy filtrowaną serią XT a zwykłą kratką sprowadza się do tego, czy potrzebna jest ochrona przed kurzem. Do serii XT warto dodać uszczelkę samoprzylepną w przypadku każdej instalacji, w której okno wentylacyjne szafki musi przylegać do panelu i przylegać do niego równo z powierzchnią. Styl normalny lub wysoki wynika z grubości panelu i wymagań dotyczących prześwitu wentylatora.
