Zdejmowany zawias panelu rozdzielczego

W przypadku osób zaopatrujących się w ilości osprzętu do szaf sterowniczych od Yitai Lock warto porównać serię zdejmowanych zawiasów do panelu rozdzielczego CL250 przed złożeniem zamówienia, ponieważ projekt konstrukcyjny jest spójny, ale wymiary różnią się w zależności od modelu. Zdejmowana konstrukcja oznacza, że ​​po zamontowaniu drzwi można zdjąć bez użycia narzędzi, co jest praktyczną funkcją zarówno w przypadku linii montażowych, jak i prac konserwacyjnych w terenie. Obsługiwane są obie metody montażu — śrubowa i spawana — dzięki czemu zawias pasuje do większości procesów produkcyjnych bez modyfikacji.

Opcje modelu i wymiary

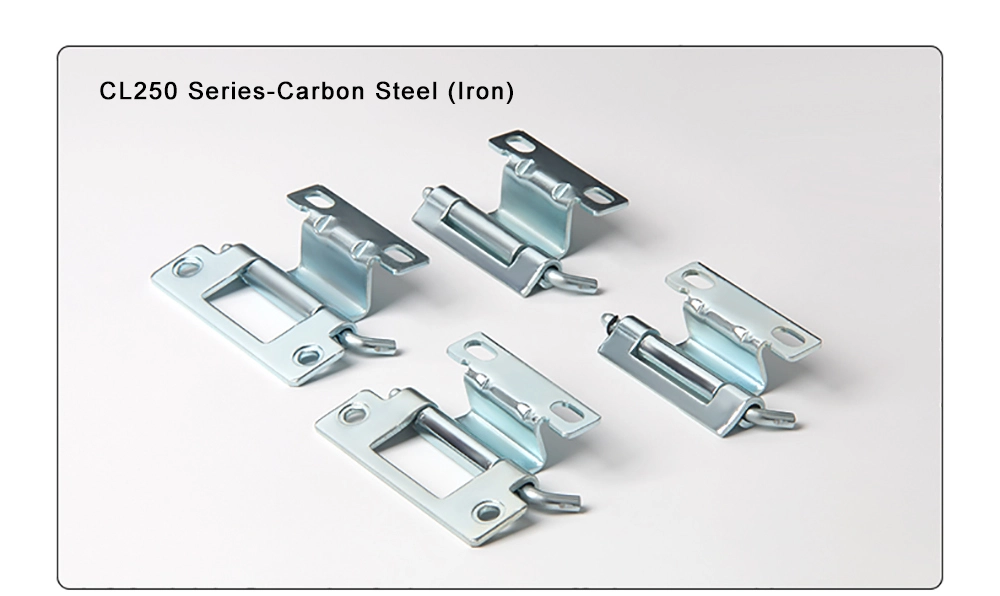

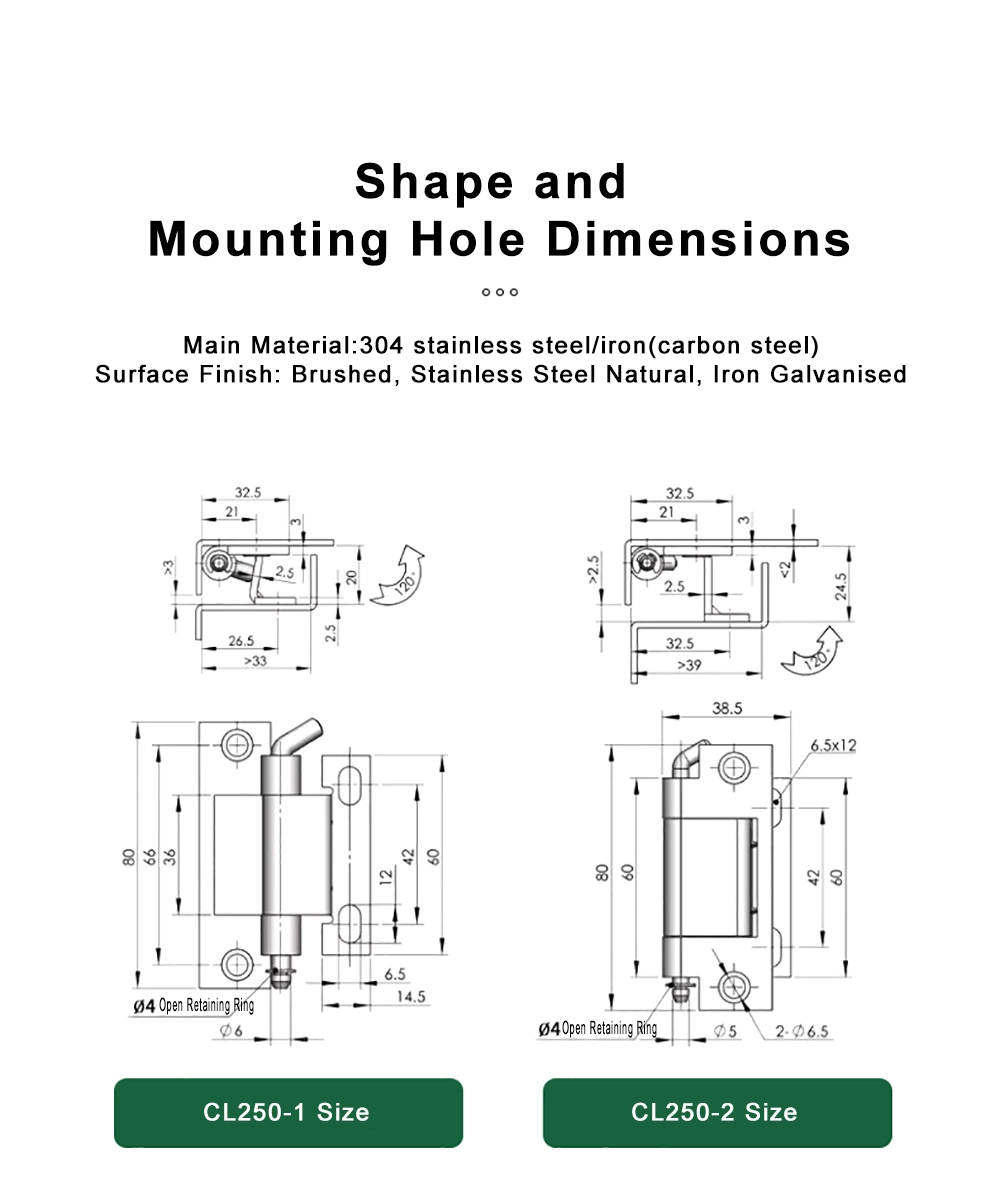

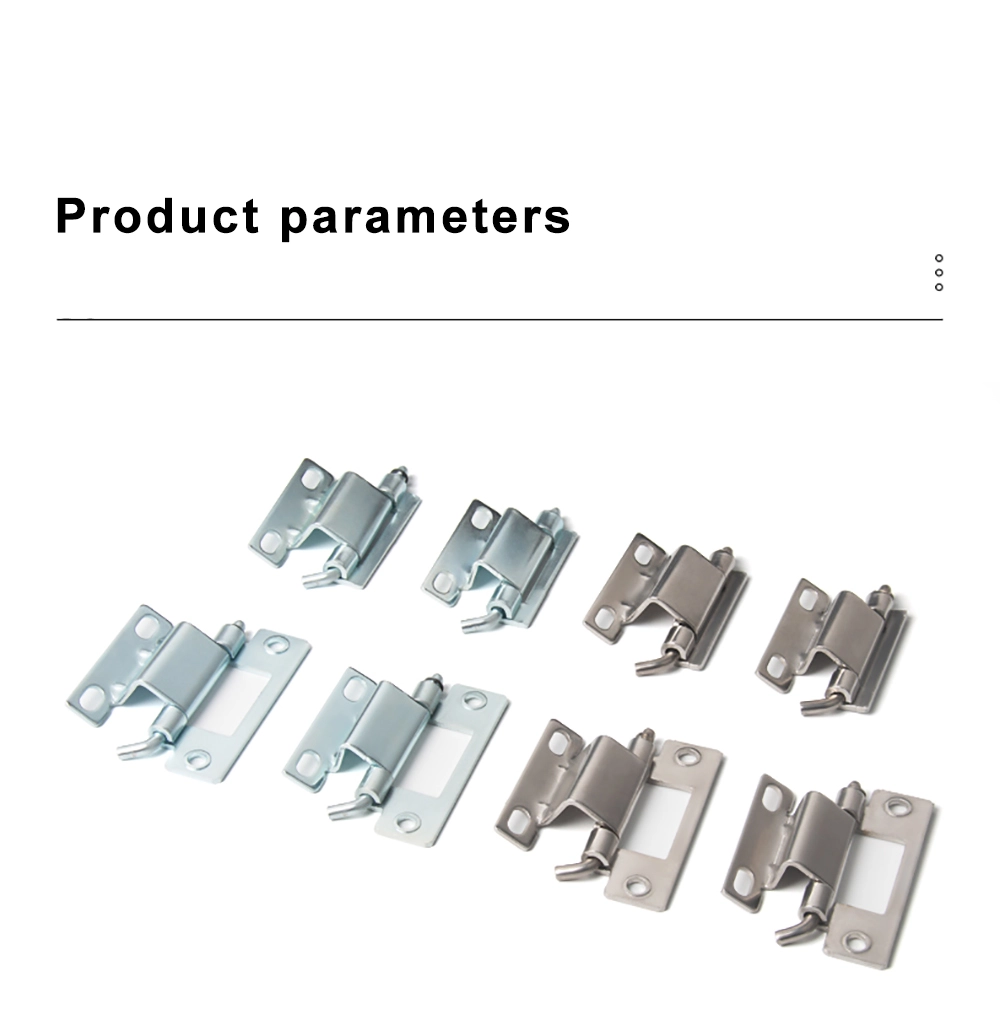

Seria zdejmowanych zawiasów panelu rozdzielczego CL250 obejmuje cztery modele o tej samej podstawowej konstrukcji, ale o różnych rozmiarach. CL250-1 ma całkowitą wysokość 80 mm, korpus zawiasu 66 mm, całkowitą głębokość 33 mm i średnicę lufy Φ6 mm. CL250-2 ma całkowitą wysokość 80 mm i wykorzystuje korpus o długości 60 mm, głębokość 39 mm lub więcej oraz lufę Φ5 mm z dwoma otworami montażowymi Φ6,5 mm oddalonymi od siebie o 6,5 × 12 mm.

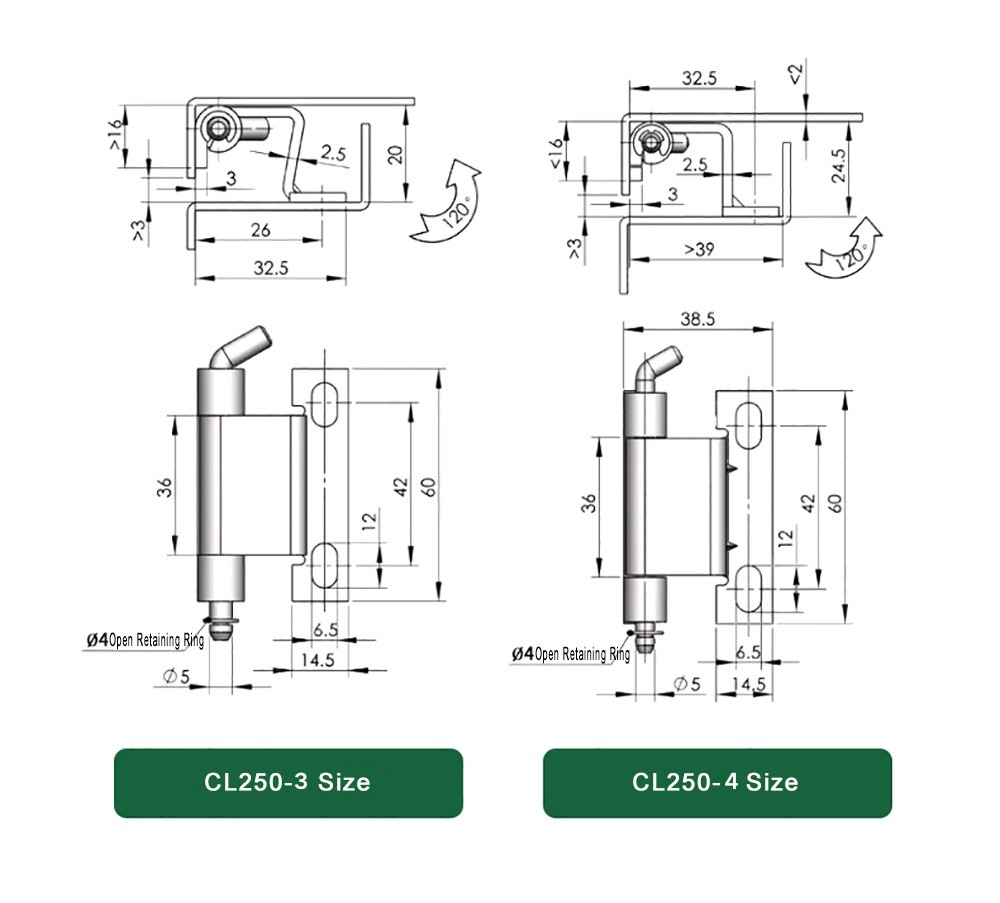

CL250-3 i CL250-4 to bardziej kompaktowe opcje w ofercie zawiasów zdejmowanych do panelu rozdzielczego. Obydwa mają wysokość korpusu zawiasu 36 mm i wysokość całkowitą 60 mm, szerokość podstawy 14,5 mm i lufę Φ5 mm. CL250-3 ma głębokość 32,5 mm, podczas gdy CL250-4 ma głębokość 38,5 mm. Wszystkie cztery modele wykorzystują otwarty pierścień ustalający Φ4, aby zabezpieczyć sworzeń na miejscu.

Rodzaje prętów i kąt otwarcia

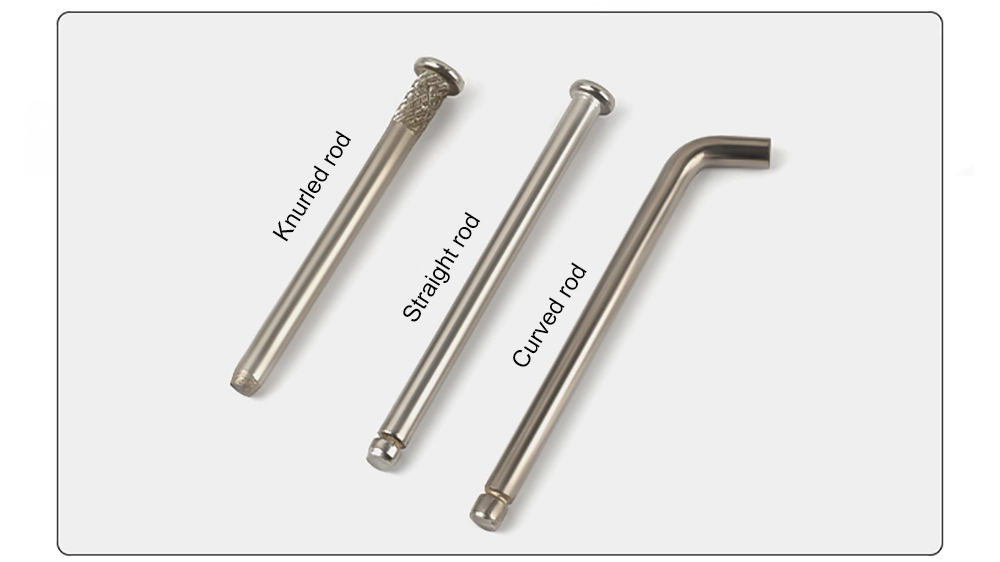

Jednym z bardziej praktycznych szczegółów zdejmowanego zawiasu panelu rozdzielczego jest możliwość wyboru trzech typów prętów: radełkowanego, prostego i zakrzywionego. Radełkowany pręt dodaje sworzniu tekstury uchwytu, co pomaga zapobiegać poluzowaniu się pod wpływem wibracji. Pręt prosty jest opcją standardową i pasuje do większości ogólnych zastosowań w obudowach. Zakrzywiony pręt ma kształt ułatwiający ręczne wyjmowanie sworznia, co może być przydatne w przypadku częstego dostępu do zawiasu lub w ciasnych miejscach.

Wszystkie typy prętów w zdejmowanym zawiasie panelu rozdzielczego współpracują z tym samym otwartym pierścieniem ustalającym Φ4, który blokuje sworzeń po osadzeniu. Kąt otwarcia w całej serii CL250 wynosi około 120°, co zapewnia wystarczający prześwit dla większości potrzeb związanych z dostępem do drzwi szafy, bez konieczności pełnego obrotu o 180°.

Instalacja i montaż

Zdejmowany zawias do panelu rozdzielczego obsługuje dwie metody instalacji — montaż śrubowy i spawanie — co oznacza, że ​​można go stosować zarówno w obudowach z blachy stalowej, jak i w szafach łączonych śrubami. Do montażu śrubowego model CL250-1 wykorzystuje pojedynczą szczelinę Φ6,5 mm, natomiast modele CL250-2 i CL250-3/4 wykorzystują owalne szczeliny lub podwójne otwory, które umożliwiają pewną regulację położenia podczas instalacji.

Po zamontowaniu zdejmowalny zawias panelu rozdzielczego umożliwia zdjęcie skrzydła drzwi poprzez wyciągnięcie sworznia — bez użycia narzędzi. Dzięki temu doskonale nadaje się do obudów wymagających okresowego zdejmowania drzwi w celu uzyskania dostępu do okablowania lub konserwacji wewnętrznej. Pierścień ustalający zapobiega poluzowaniu się sworznia podczas normalnego użytkowania, więc nie ma ryzyka nieoczekiwanego wypadnięcia drzwi w trakcie pracy.

Scenariusze zastosowań

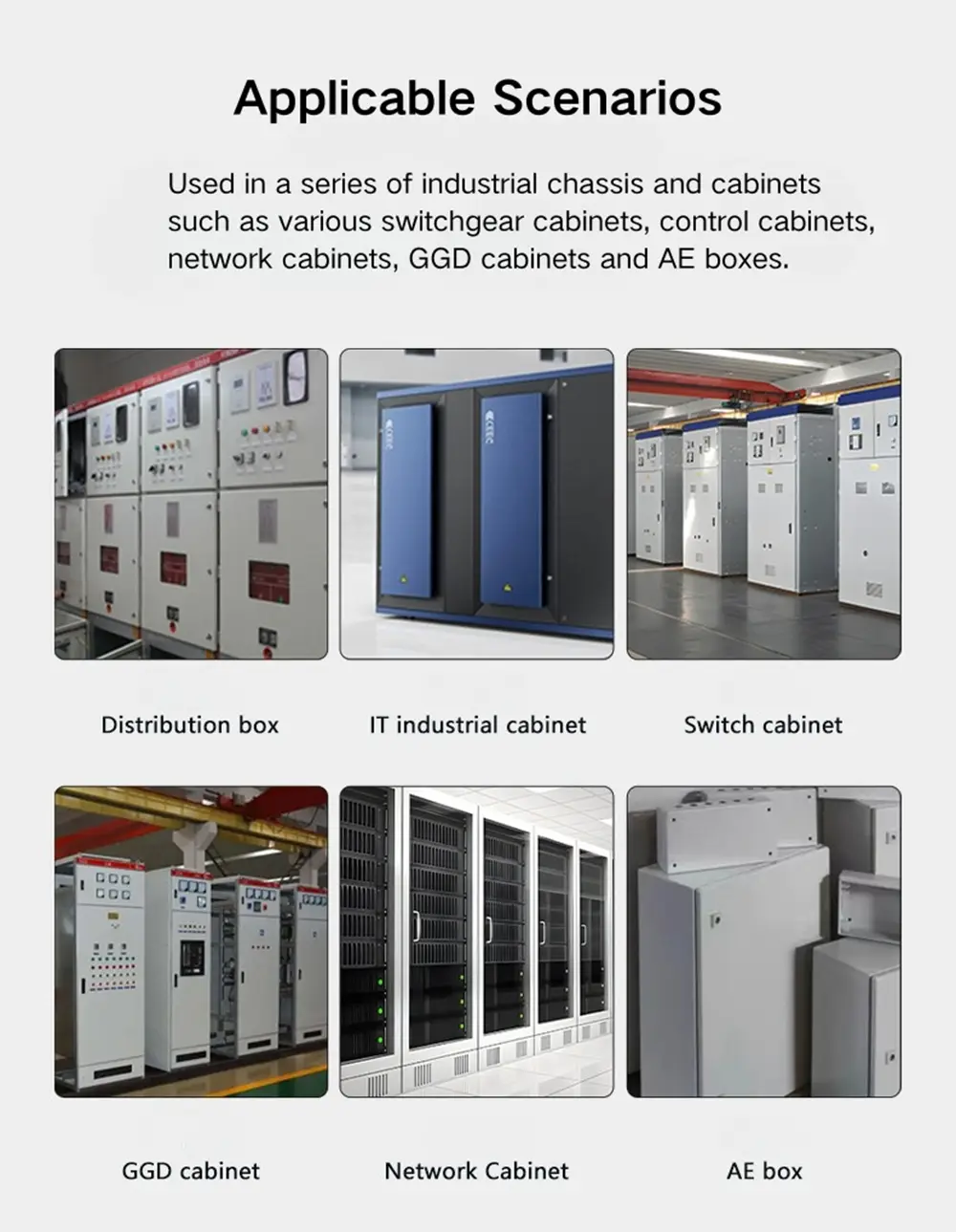

Zdejmowany zawias do panelu rozdzielczego pojawia się najczęściej w skrzynkach rozdzielczych, drzwiach szaf sterowniczych i obudowach urządzeń przemysłowych – wszędzie tam, gdzie drzwi muszą zostać czysto wymontowane bez konieczności demontażu ramy. Kąt otwarcia 120° jest wystarczający, aby zapewnić wygodny dostęp do wnętrza paneli w większości instalacji, a ponieważ obsługiwany jest zarówno montaż śrubowy, jak i spawanie, pasuje do większości konfiguracji szaf bez żadnej regulacji. Od strony materiału, ocynkowany zawias do panelu rozdzielczego ze stali węglowej jest idealnym rozwiązaniem dla standardowych obudów wewnętrznych w suchych warunkach. Wersja ze stali nierdzewnej 304 jest lepszym wyborem w przypadku rozdzielnic zewnętrznych, instalacji przybrzeżnych lub wszędzie tam, gdzie szafa będzie narażona na działanie wilgoci lub korozji w miarę upływu czasu. Wersja ze stali nierdzewnej 304 lepiej nadaje się do rozdzielnic zewnętrznych, instalacji przybrzeżnych lub innych zastosowań, w których obudowa jest narażona na działanie wilgoci lub warunków korozyjnych.

Często zadawane pytania

P1: Jakie modele wchodzą w skład serii CL250?

Seria CL250 obejmuje cztery modele: CL250-1, CL250-2, CL250-3 i CL250-4. Wszystkie mają tę samą konstrukcję i kąt otwarcia — różnice między nimi dotyczą rozmiaru i konfiguracji otworów montażowych. Wybierz w oparciu o wymiary panelu drzwi i wymagania dotyczące obciążenia.

P2: Jaki jest kąt otwarcia zawiasu CL250?

Wszystkie cztery modele CL250 otwierają się pod kątem około 120°. Jest to spójne w całej serii, niezależnie od rozmiaru modelu i materiału.

P3: Jakie typy wędek są dostępne?

Zawias CL250 jest dostępny z trzema rodzajami prętów: radełkowanym, prostym i zakrzywionym. Pręty radełkowane są odporne na poluzowanie pod wpływem wibracji; pręty proste są opcją standardową; zakrzywione pręty ułatwiają ręczne usuwanie sworzni w ciasnych lub często dostępnych instalacjach.

P4: W jaki sposób sworzeń jest zabezpieczony po zainstalowaniu?

Wszystkie modele CL250 wykorzystują otwarty pierścień ustalający Φ4, aby zablokować sworzeń zawiasu na miejscu podczas normalnego użytkowania. W przypadku konieczności demontażu drzwi, sworzeń można wyjąć ręcznie, bez użycia narzędzi.

P5: Jakie metody instalacji są obsługiwane?

Zawias CL250 można zamontować za pomocą śrub lub spawania, w zależności od metody produkcji szafki. Konfiguracje otworów montażowych różnią się w zależności od modelu — patrz rysunki wymiarowe, aby zapoznać się z rozmiarem szczeliny i szczegółami rozstawu.

P6: Jakie materiały są dostępne?

Zawias CL250 jest wykonany z ocynkowanej stali węglowej i stali nierdzewnej 304. Stal węglowa nadaje się do stosowania w suchych pomieszczeniach; Stal nierdzewna 304 to właściwy wybór do obudów zewnętrznych, pomieszczeń o dużej wilgotności lub korozyjnych środowisk przemysłowych.
