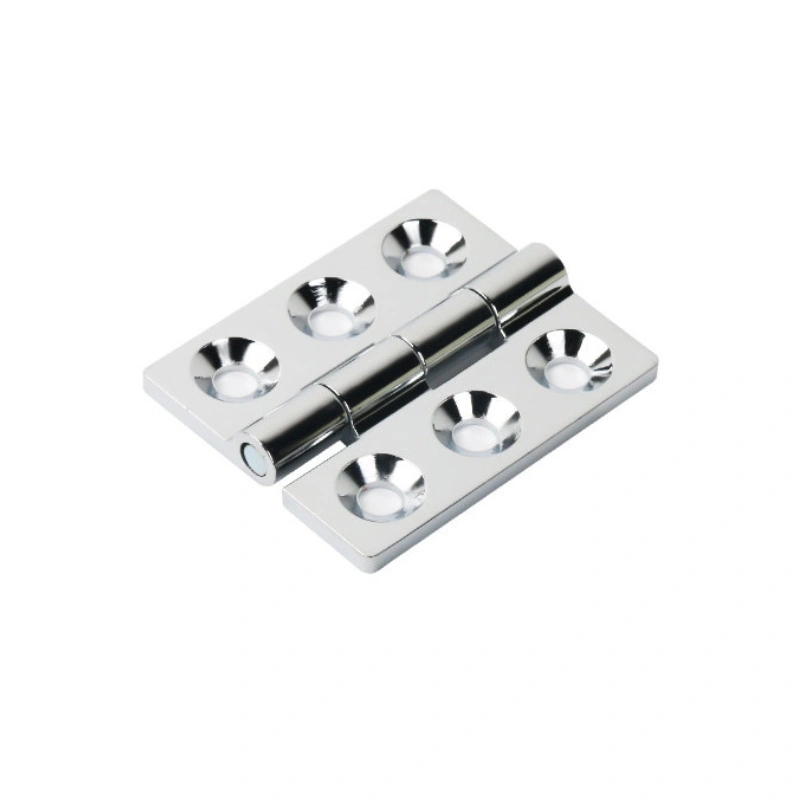

Zawias kwadratowy z wpuszczanymi otworami

W przypadku zamówień hurtowych na zawiasy do szafek, Yitai Lock oferuje zawiasy kwadratowe z otworami stożkowymi zarówno w modelach CL235-1, jak i CL235-2, dzięki czemu można zastosować drzwi o różnych rozmiarach bez konieczności zmiany dostawcy. CL235-1 jest większym z nich i ma wymiary 64 × 79 mm, podczas gdy CL235-2 o wymiarach 54 × 64 mm dobrze sprawdza się w przypadku lżejszych lub mniejszych drzwi. Śruby nie są dołączone, ale można je zamówić osobno — zwykle w opakowaniach po 1000 sztuk, mniejsze ilości są dostępne po bezpośrednim kontakcie.

Opcje modelu i wymiary

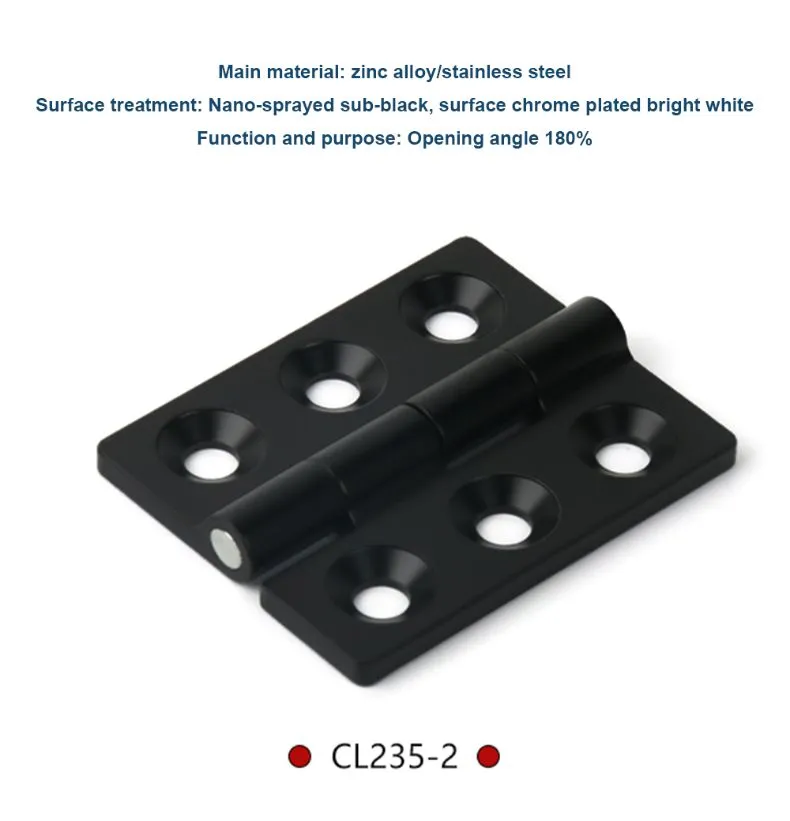

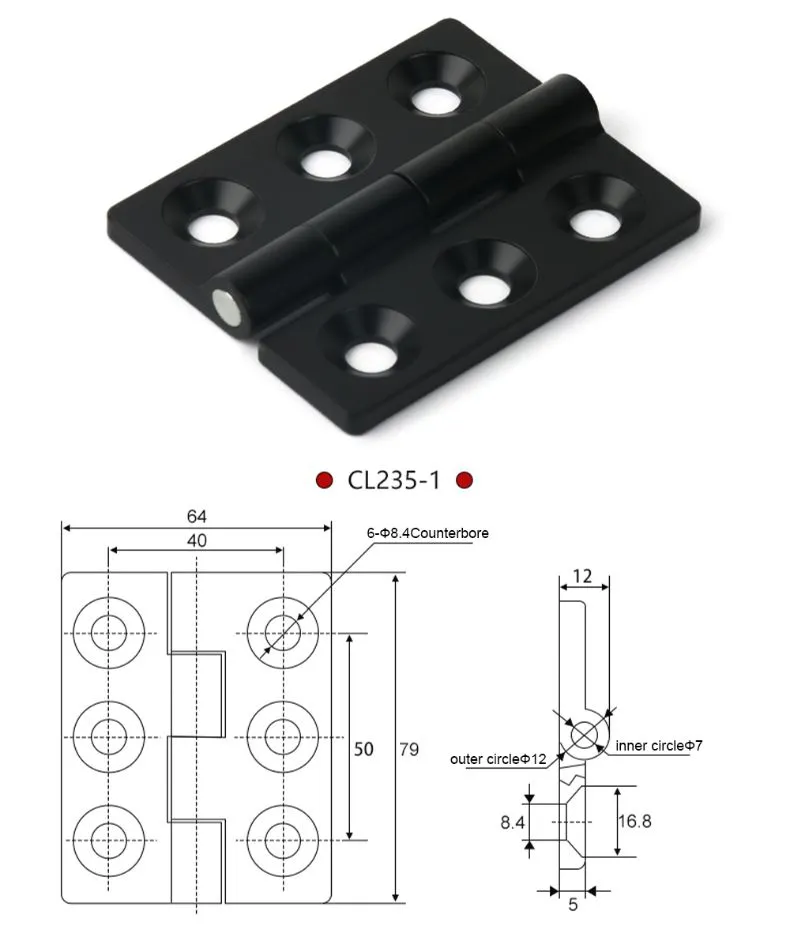

Zawias kwadratowy z otworami stożkowymi oferowany jest w dwóch modelach podstawowych. CL235-1 ma wymiary 64 × 79 mm, grubość skrzydła wynosi 5 mm ze stopu cynku i 5,6 mm ze stali nierdzewnej 304. CL235-2 jest mniejszym z nich i ma wymiary 54 × 64 mm, grubość stopu cynku 4,8 mm i grubość stali nierdzewnej 5,5 mm.

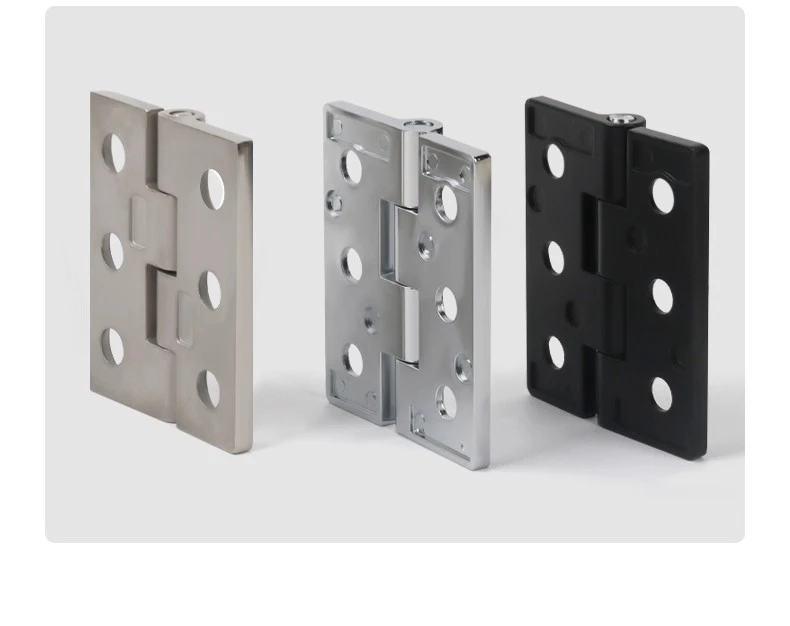

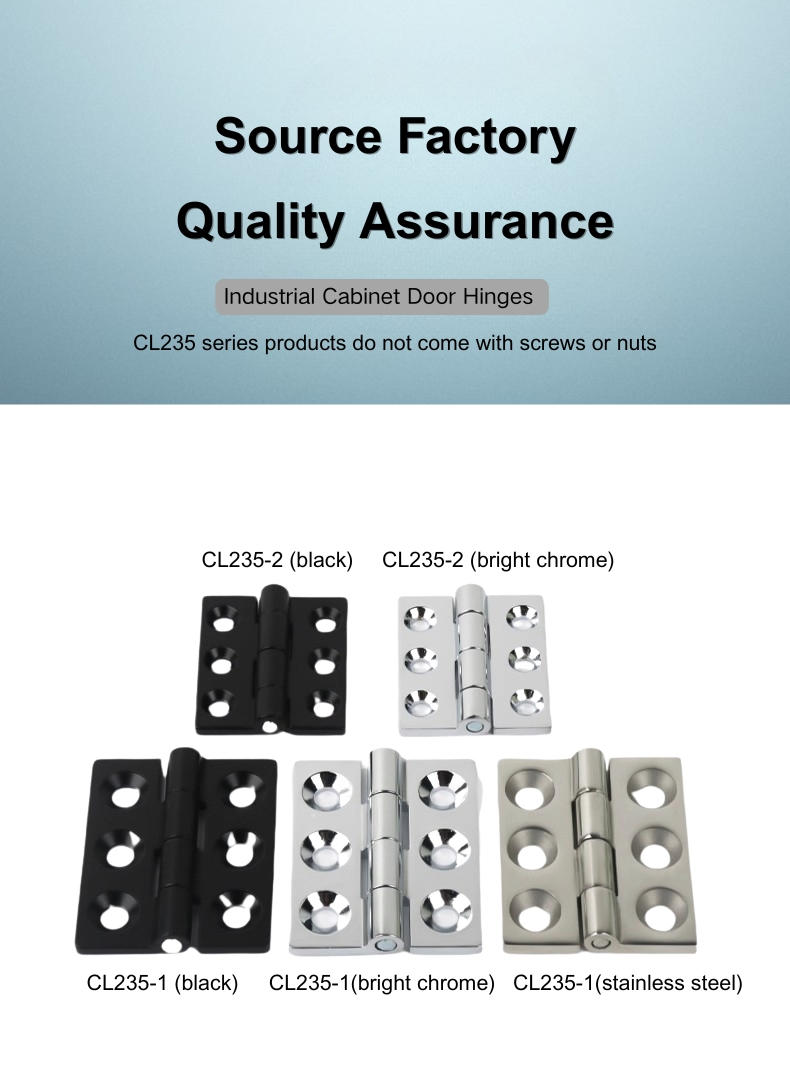

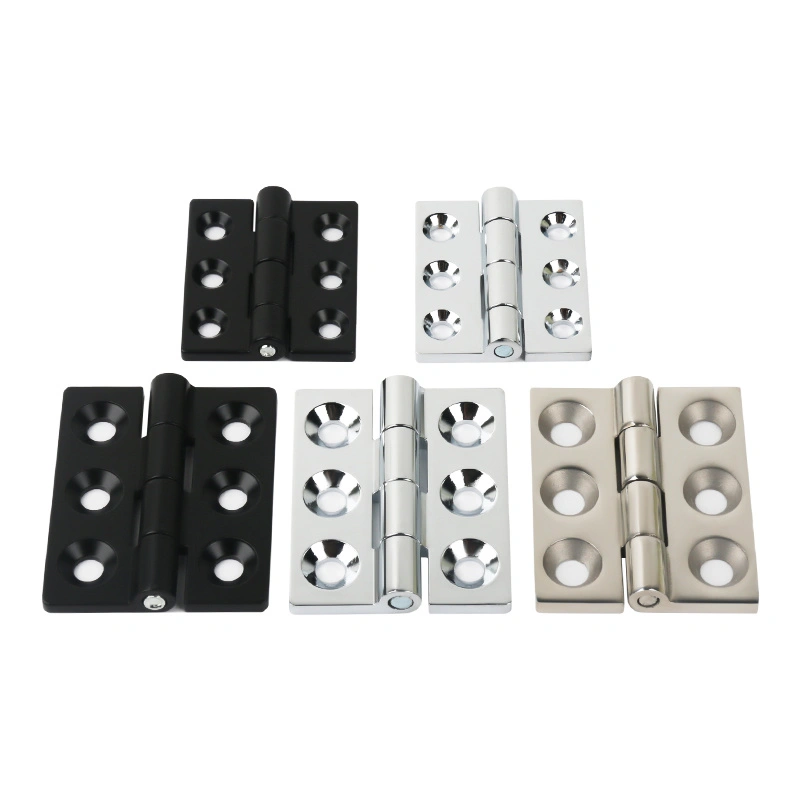

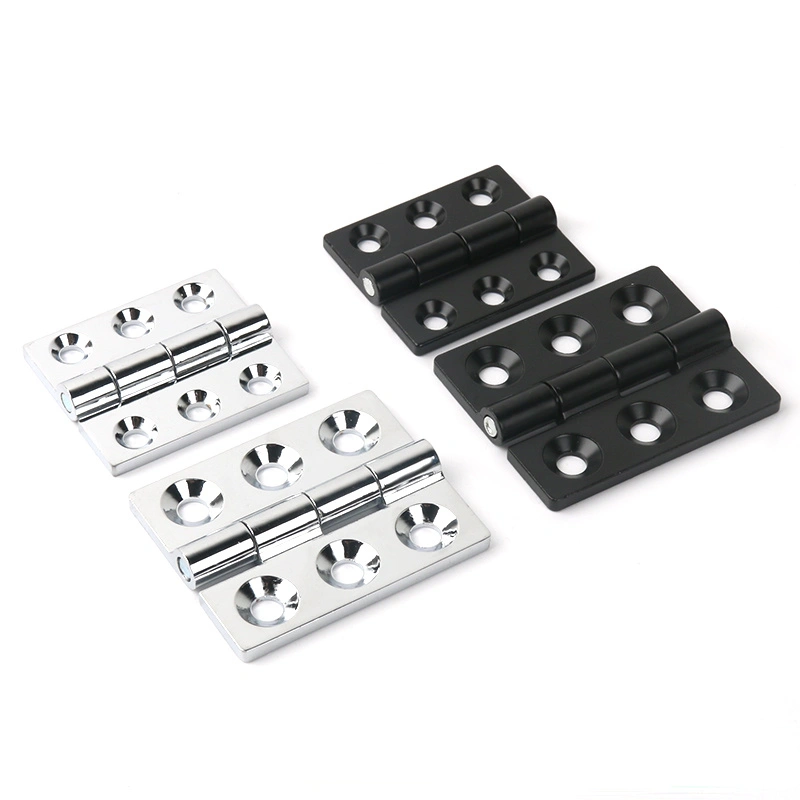

Każdy model jest dostępny w wielu kombinacjach materiałów i wykończeń. Zawiasy kwadratowe z otworami stożkowymi CL235-1 i CL235-2 są dostępne w wykonaniu z czarnego stopu cynku i jasnego białego stopu cynku. CL235-1 i CL235-2 są dodatkowo dostępne w wersji ze szczotkowanej stali nierdzewnej, co daje w sumie sześć wariantów obu modeli. Zakres ten umożliwia projektantom dopasowanie wykończenia zawiasów do powierzchni szafy lub środowiska pracy.

Specyfikacje otworów stożkowych

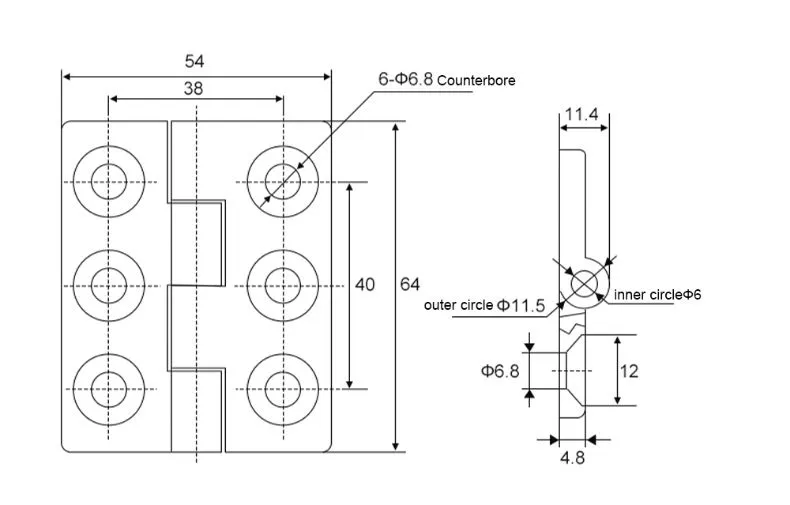

Rozmiary wpuszczanych otworów w zawiasie kwadratowym z otworami wpuszczanymi są dopasowane do każdego modelu i materiału. W CL235-1 średnica pogłębienia wynosi Φ8,5 mm dla wersji ze stopu cynku i Φ9,5 mm dla wersji ze stali nierdzewnej. W CL235-2 średnica pogłębienia wynosi Φ6,8 mm w przypadku obu typów materiałów.

Dobór wkrętów powinien uwzględniać grubość panelu drzwi, grubość skrzydła zawiasu oraz głębokość wgłębienia. Zawias kwadratowy z otworami stożkowymi został zaprojektowany tak, aby odpowiednio dobrane wkręty znajdowały się na równi lub tuż pod powierzchnią skrzydła. Śruby nie są dołączone do zawiasu, można je kupić osobno; standardowe opakowania to 1000 sztuk lub więcej, a mniejsze ilości dostępne są na zamówienie.

Materiał i wykończenie powierzchni

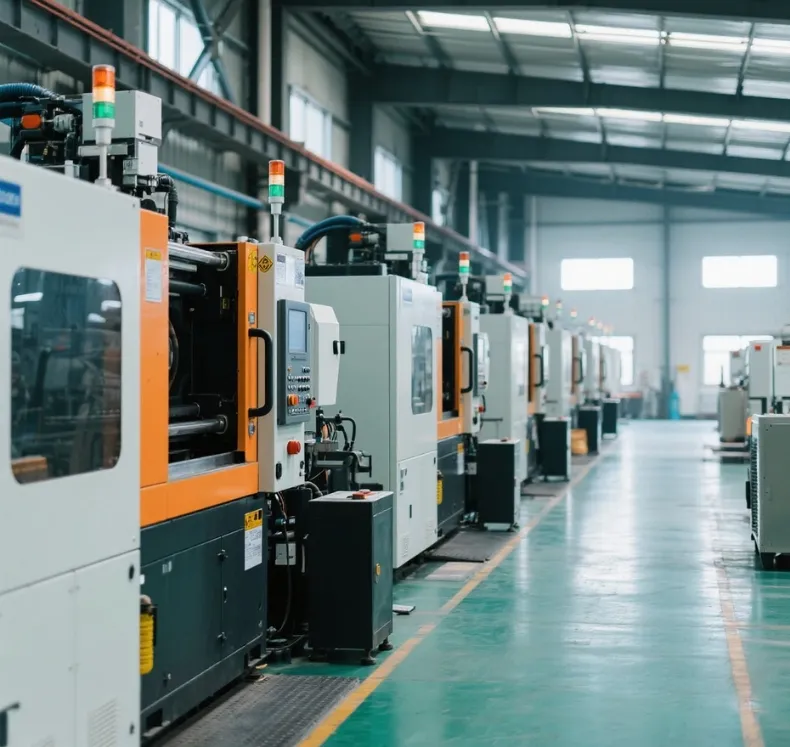

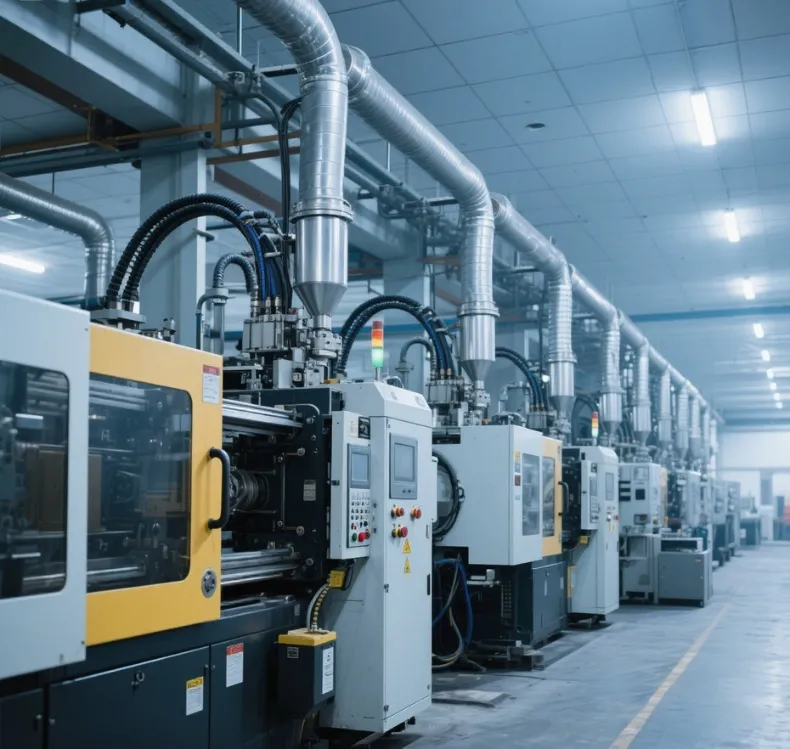

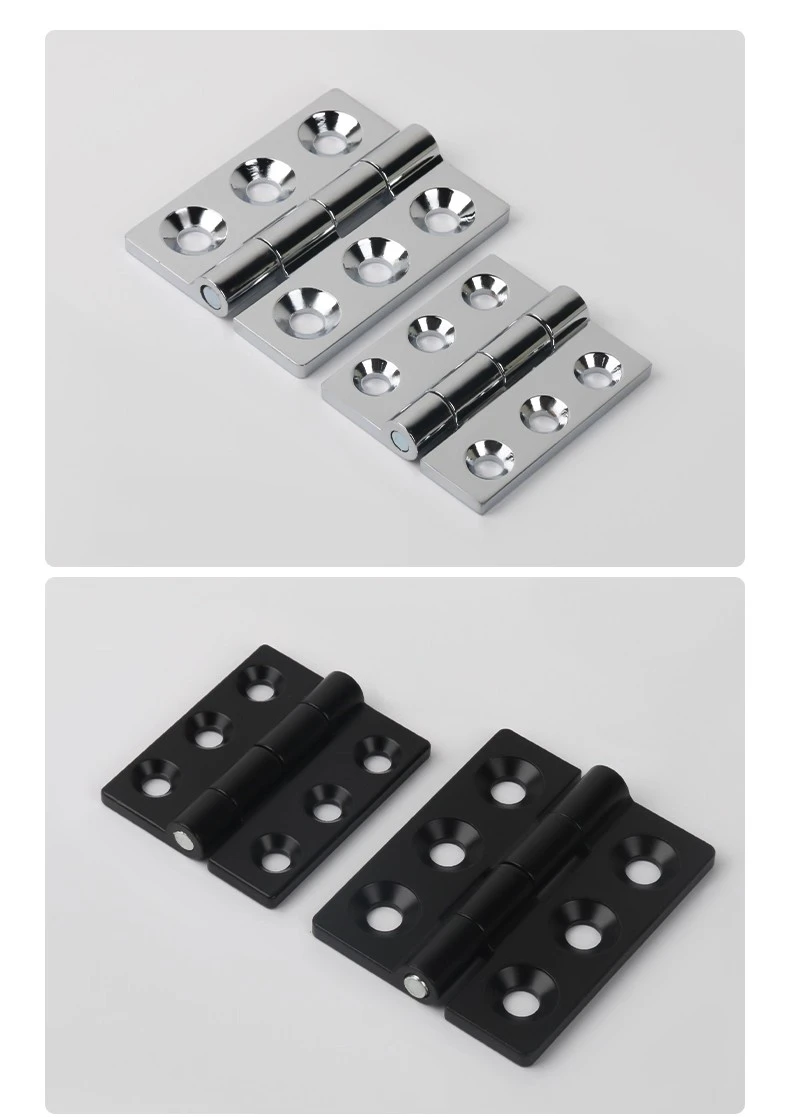

Zawias kwadratowy z otworami stożkowymi jest produkowany metodą odlewania ciśnieniowego, co zapewnia precyzyjną spójność wymiarową każdego skrzydła we wszystkich partiach produkcyjnych. Wersje ze stopu cynku są wykończone w kolorze błyszczącej czerni lub jasnej bieli — w obu przypadkach dostępne są trwałe powłoki dostosowane do szafek wewnętrznych. Wersje ze stali nierdzewnej wykorzystują materiał klasy 304 ze szczotkowanym wykończeniem, który zapewnia odporność na korozję odpowiednią dla obudów pracujących w wilgotnym lub lekko korozyjnym otoczeniu.

Warto zauważyć, że wariant zawiasu kwadratowego z wpuszczanymi otworami ze stali nierdzewnej ma nieco większą grubość skrzydła niż jego odpowiednik ze stopu cynku — 5,6 mm w porównaniu z 5 mm w przypadku CL235-1 i 5,5 mm w porównaniu z 4,8 mm w przypadku CL235-2. Różnicę tę należy uwzględnić przy obliczaniu prześwitu drzwi lub przy wyborze długości śrub w przypadku instalacji ze stali nierdzewnej.

Scenariusze zastosowań

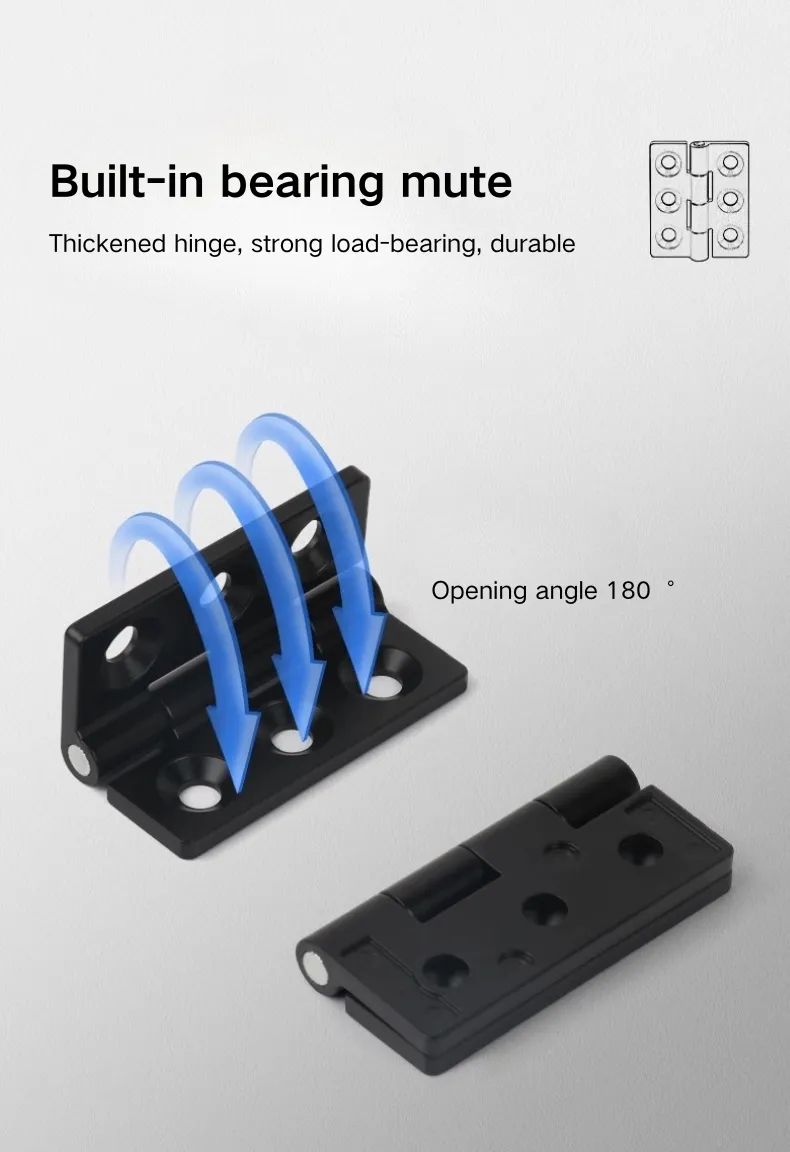

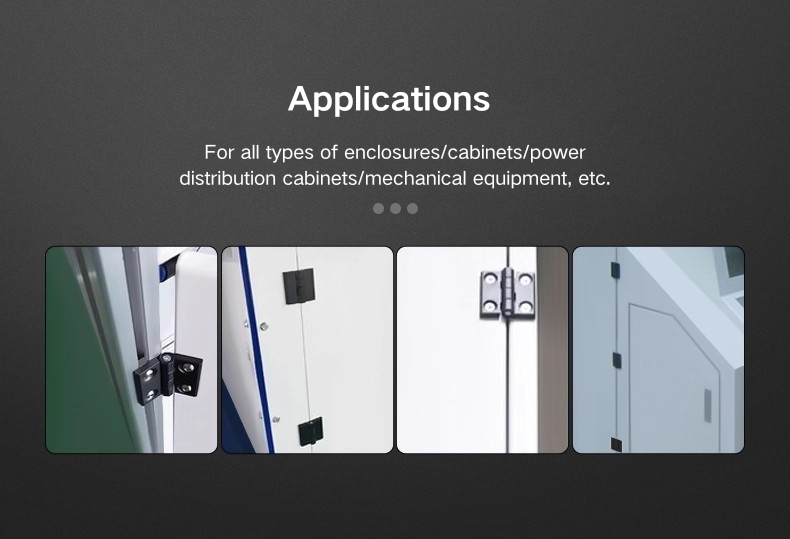

Zawias kwadratowy z otworami stożkowymi można zamontować w wielu różnych typach szaf — powszechnie stosowane są skrzynki rozdzielcze, obudowy rozdzielnic, panele sterowania i szafki z ramami z profili aluminiowych. Kwadratowe skrzydło jest płaskie i zapewnia solidną powierzchnię nośną, która dobrze wytrzymuje drzwi, które są regularnie otwierane i zamykane lub które muszą przenosić niewielki ciężar.

Tam, gdzie zwykle stosuje się zawiasy kwadratowe z wpuszczanymi otworami, jest to miejsce, w którym powierzchnia drzwi musi pozostać czysta i uporządkowana. Dzięki wkrętom umieszczonym równo, żaden sprzęt nie wystawa dumnie z powierzchni i nie zaczepi się o okablowanie ani nie zahaczy podczas konserwacji. Wersja ze stopu czarnego cynku zwykle pasuje do szafek ciemnych lub malowanych proszkowo; szczotkowana stal nierdzewna jest wybierana do obudów zewnętrznych lub wszędzie tam, gdzie wilgotność jest czynnikiem.

Często zadawane pytania

P1: Jakie są dwa dostępne rozmiary tego zawiasu do szafki?

CL235-1 ma wymiary 64*79 mm, a CL235-2 ma wymiary 54*64 mm. Obydwa są dostępne w wersji ze stopu cynku i szczotkowanej stali nierdzewnej 304, przy czym wersje ze stopu cynku są również dostępne w kolorze czarnym i jasnobiałym.

P2: Jakie opcje wykończenia są dostępne?

Zawiasy do szafek CL235-1 i CL235-2 są dostępne w wykonaniu ze stopu cynku w kolorze czarnym, stopu cynku w kolorze jasnobiałym oraz ze szczotkowanej stali nierdzewnej. W obecnym asortymencie nie ma opcji z lustrem ani ze stali malowanej.

P3: Czy śruby są dołączone do zawiasu?

Śruby nie są dołączone. Są sprzedawane osobno, zazwyczaj w opakowaniach po 1000 sztuk lub więcej. W przypadku mniejszych ilości kupujący mogą skontaktować się bezpośrednio z Yitai Lock, aby zapytać o cenę w oparciu o wymaganą ilość.

P4: Jak wybrać odpowiednią długość śruby?

Długość wkrętu należy dobrać na podstawie grubości panelu drzwi, grubości skrzydła zawiasu i głębokości, na której wkręt ma być osadzony w zagłębieniu. Średnica zagłębienia w CL235-1 wynosi Φ8,5 mm dla stopu cynku i Φ9,5 mm dla stali nierdzewnej; w CL235-2 wynosi Φ6,8 mm dla obu typów materiałów.

P5: Jaka jest różnica w grubości pomiędzy wersjami ze stopu cynku i stali nierdzewnej?

W modelu CL235-1 płyta ze stopu cynku ma grubość 5 mm, a płyta ze stali nierdzewnej ma grubość 5,6 mm. W CL235-2 grubość stopu cynku wynosi 4,8 mm, a stali nierdzewnej 5,5 mm. Tę różnicę grubości należy uwzględnić przy doborze długości wkrętów i obliczaniu prześwitu drzwi.

P6: Czy ten zawias nadaje się do obudów zewnętrznych?

Wersja ze szczotkowanej stali nierdzewnej 304 jest odpowiednia do stosowania w środowiskach zewnętrznych lub o wysokiej wilgotności ze względu na jej odporność na korozję. Wersje ze stopu cynku lepiej nadają się do zastosowań w szafkach wewnętrznych, gdzie narażenie na wilgoć jest ograniczone.

P7: Jaki proces produkcyjny jest stosowany?

Zarówno wersja tego zawiasu do szafek ze stopu cynku, jak i ze stali nierdzewnej są produkowane metodą odlewania ciśnieniowego, co zapewnia spójność wymiarową i czystą geometrię otworów w całym cyklu produkcyjnym.

P8: Czy tego zawiasu można używać w ramach szafek z profili aluminiowych?

Tak. Konstrukcja z kwadratowym skrzydłem i układ wpuszczanych otworów sprawiają, że ten zawias do szafek jest kompatybilny z drzwiami do szafek z profili aluminiowych, pod warunkiem, że powierzchnia montażowa ma wystarczającą grubość, aby pomieścić zastosowaną długość śruby.
