Zawias do szafki RMU ze stopu cynku

Dla tych, którzy zaopatrują się w osprzęt do szafek RMU od Yitai Lock, zawias ze stopu cynku do szafek RMU CL208 wykorzystuje konstrukcję z podwójną lufą, z dwoma tulejkami Φ8 mm i sworzniem Φ4 mm, co zapewnia zawiasowi szerszą powierzchnię nośną niż zawias z pojedynczą lufą tego samego rozmiaru. Całkowity rozmiar podstawy wynosi 48 × 26 mm, montaż metodą spawania, a dwie opcje wykończenia – czarny i jasny chrom – obejmują najpopularniejsze wykończenia powierzchni szaf na rynku RMU i rozdzielnic.

Struktura i wymiary

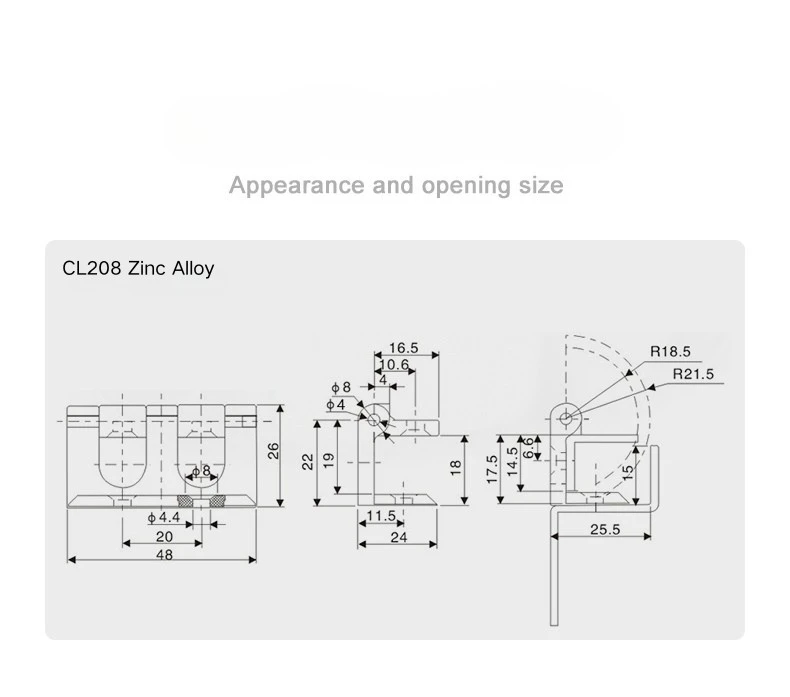

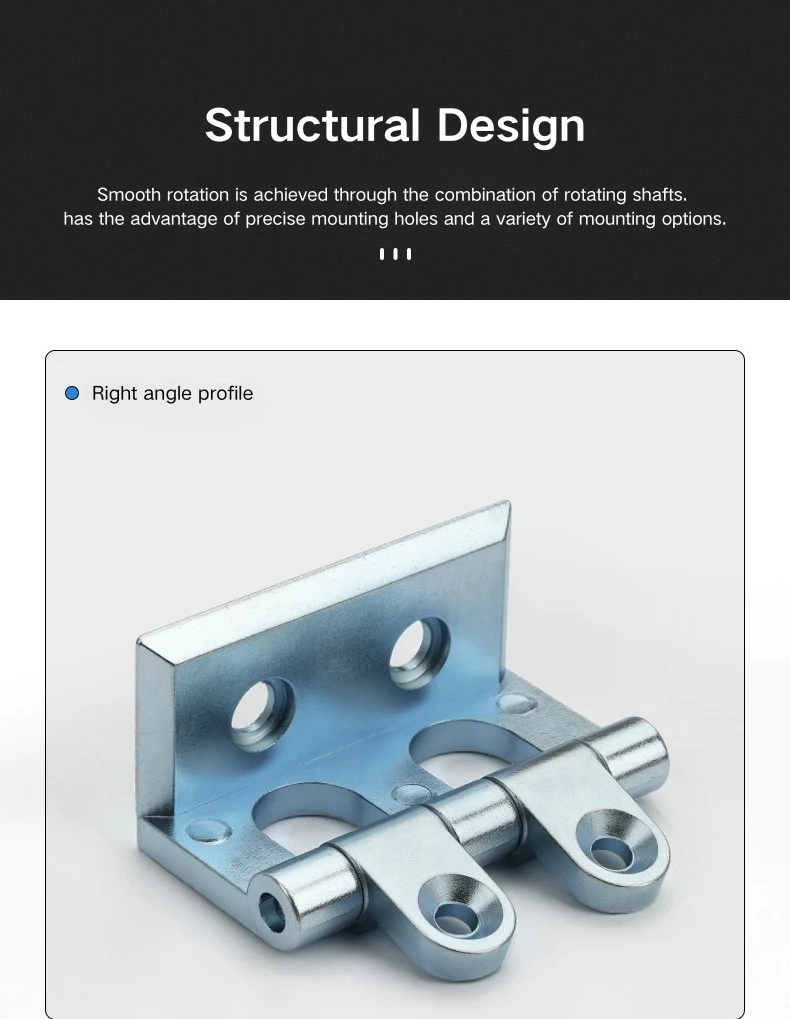

Zawias do szafek RMU ze stopu cynku ma szerokość 48 mm i wysokość całkowitą 26 mm, a rozpiętość między dwoma skrzydełkami montażowymi wynosi 20 mm. W zawiasie ze stopu cynku do szafek RMU zastosowano dwie cylindry Φ8 mm na wspólnym sworzniu Φ4 mm zamiast pojedynczego przegubu — szersza powierzchnia nośna rozkłada obciążenie drzwi bardziej równomiernie i lepiej wytrzymuje wielokrotne użytkowanie. Zespół lufy znajduje się 16,5 mm od krawędzi skrzydła, a środek sworznia znajduje się w odległości 10,6 mm.

W profilu bocznym zawias do szafek RMU ze stopu cynku ma głębokość zaczepienia panelu drzwiowego wynoszącą 24 mm i zasięg po stronie ościeżnicy wynoszący 25,5 mm. Sekcja sprzęgająca ramy ma wysokość 22 mm z podstawą 11,5 mm, a prześwit boczny ma całkowitą wysokość 17,5 mm z wewnętrznym stopniem 14,5 mm i przesunięciem sworzni 6,6 mm — wymiary odpowiadają geometrii kanału ramy typowej dla konstrukcji RMU i szaf rozdzielczych.

Kontrola kąta otwarcia i drzwi

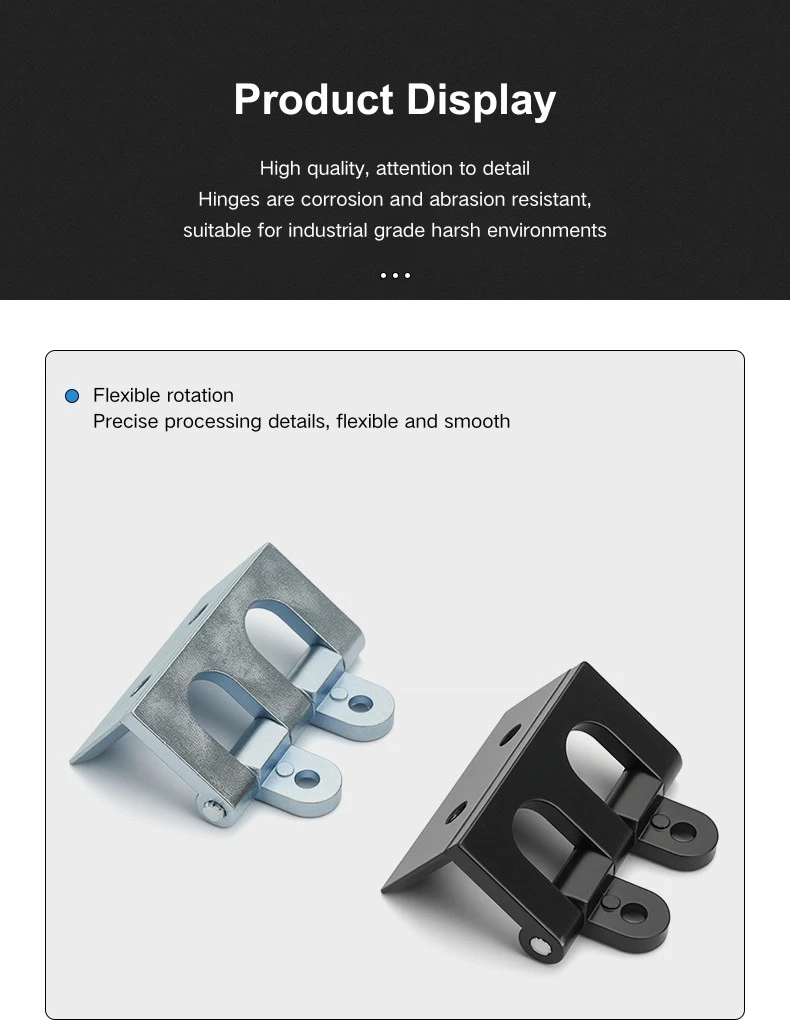

Wyróżniającą cechą zawiasu ze stopu cynku do szafek RMU jest kąt otwarcia 270°. Większość standardowych zawiasów do szafek otwiera się pod kątem 90°, 120° lub 180° — obrót o 270° oznacza, że ​​drzwi można złożyć niemal płasko do boku szafki, zamiast zatrzymywać się pod kątem prostym lub w połowie. W zastosowaniach RMU i jednostkach głównych pierścieniowych ma to ogromne znaczenie, gdy technicy potrzebują niezakłóconego dostępu do wnętrza w celu instalacji, konserwacji lub zarządzania kablami.

Promień łuku zawiasu ze stopu cynku do szafki RMU rozciąga się od R18,5 mm do R21,5 mm w całym zakresie obrotu, który określa prześwit, przez który przechodzą drzwi podczas otwierania. Warto to uwzględnić podczas rozmieszczania szafy — wzdłuż szafy musi być wystarczający prześwit, aby drzwi mogły swobodnie się otwierać bez przeszkód.

Opcje wykończenia i zastosowanie

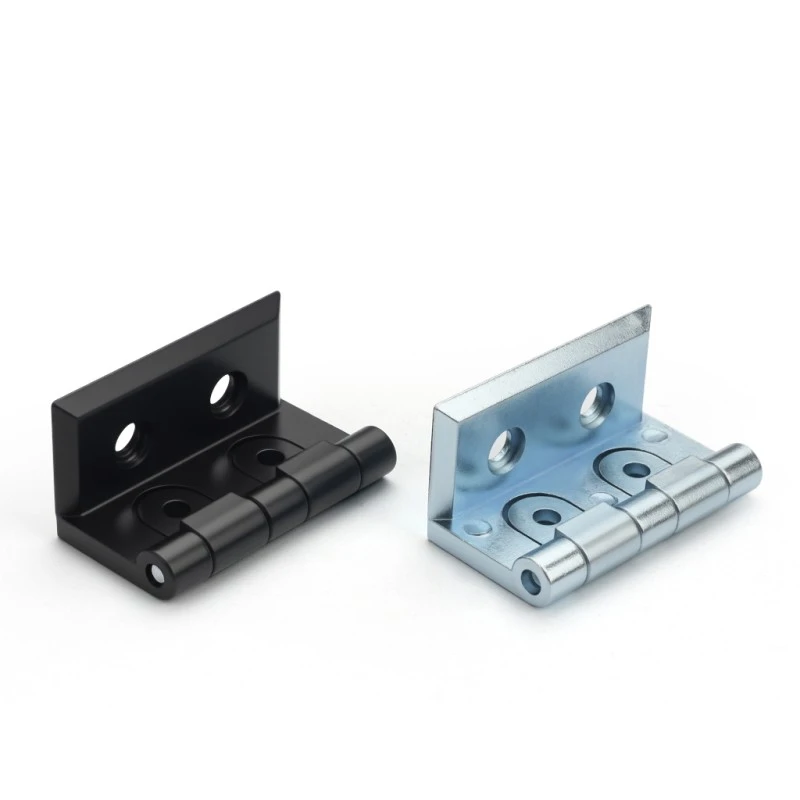

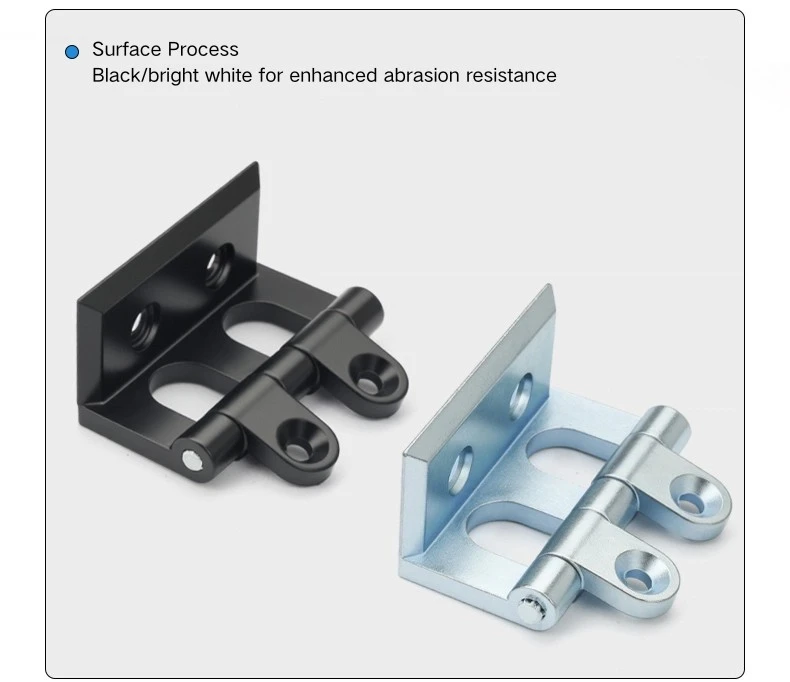

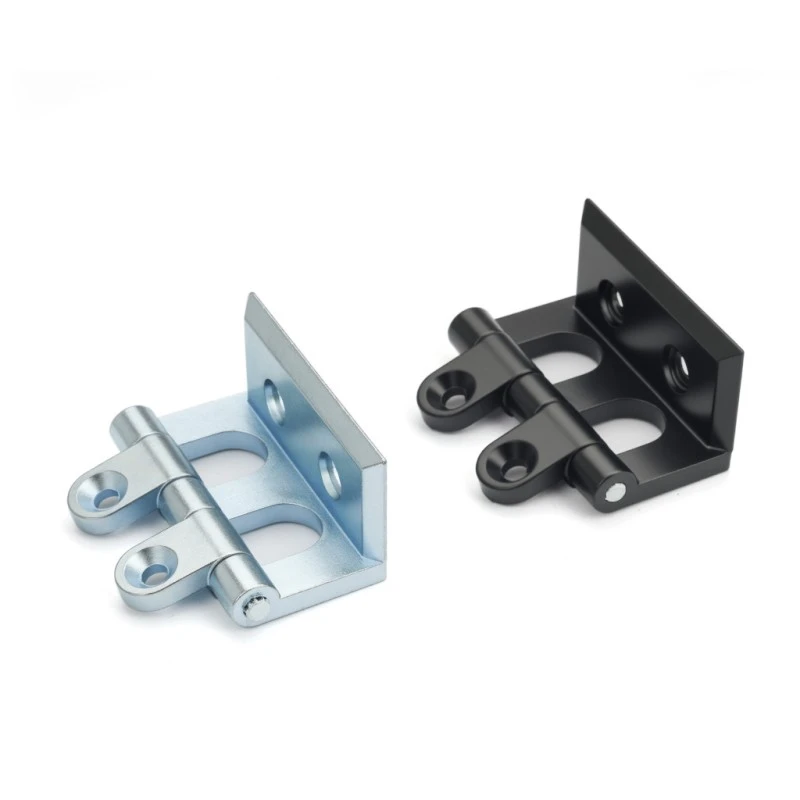

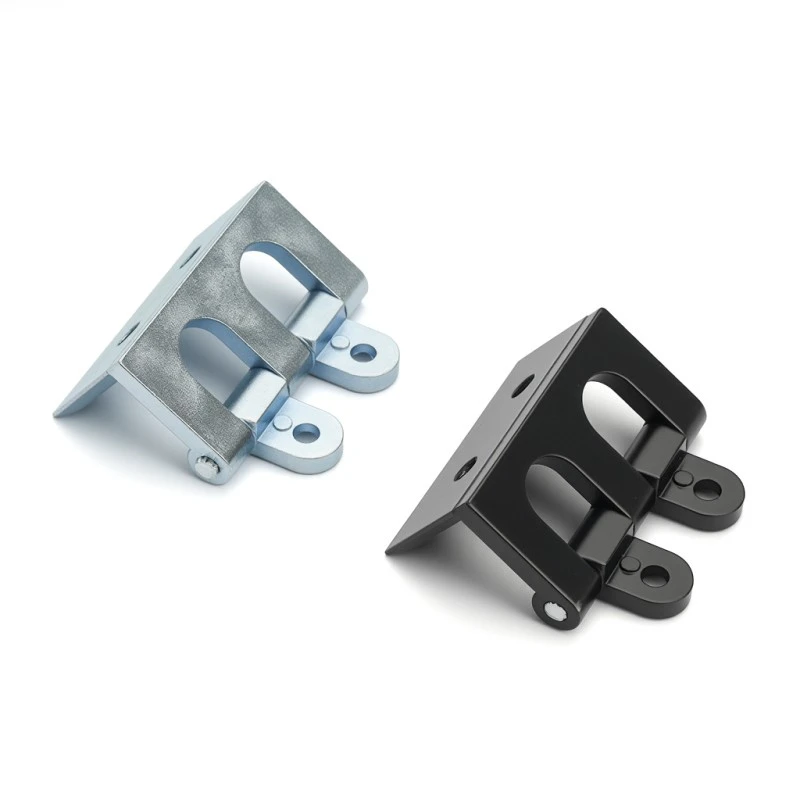

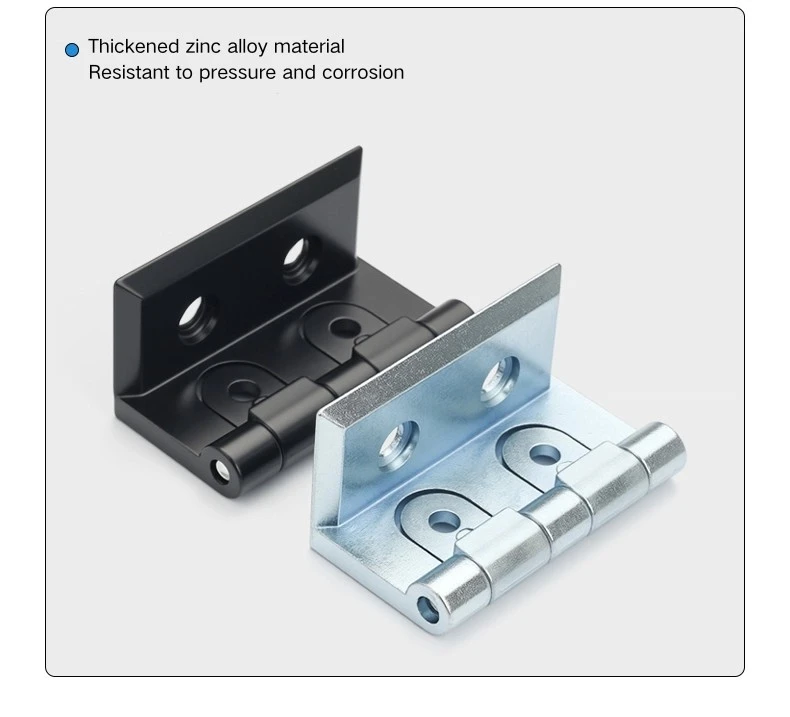

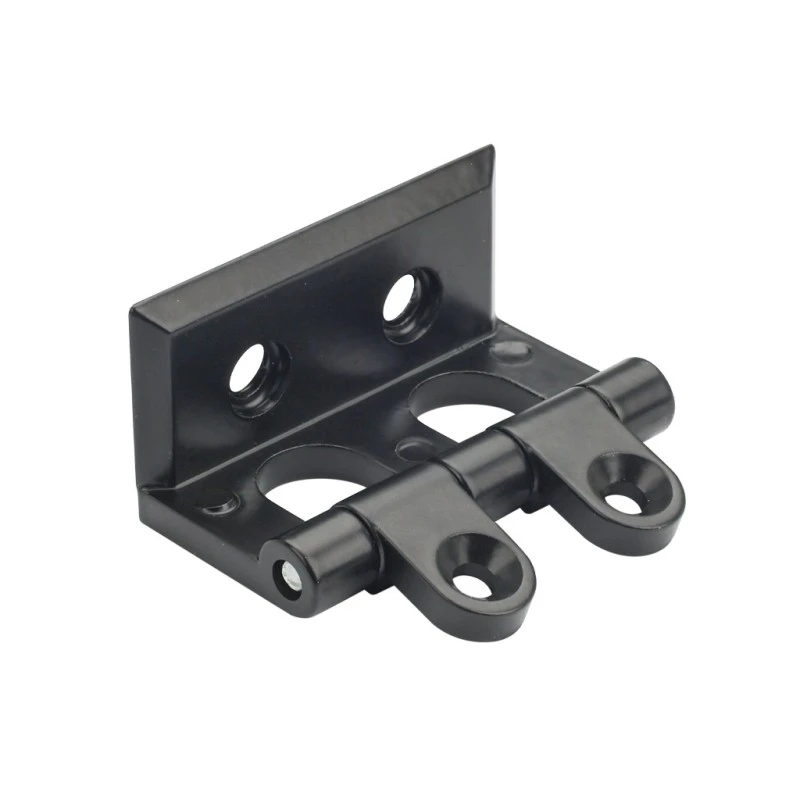

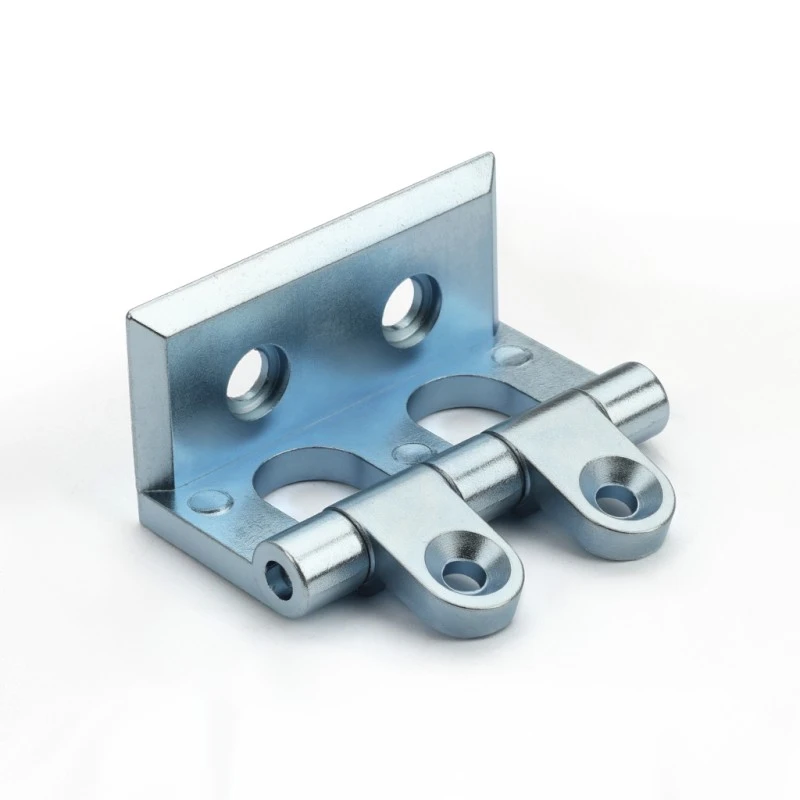

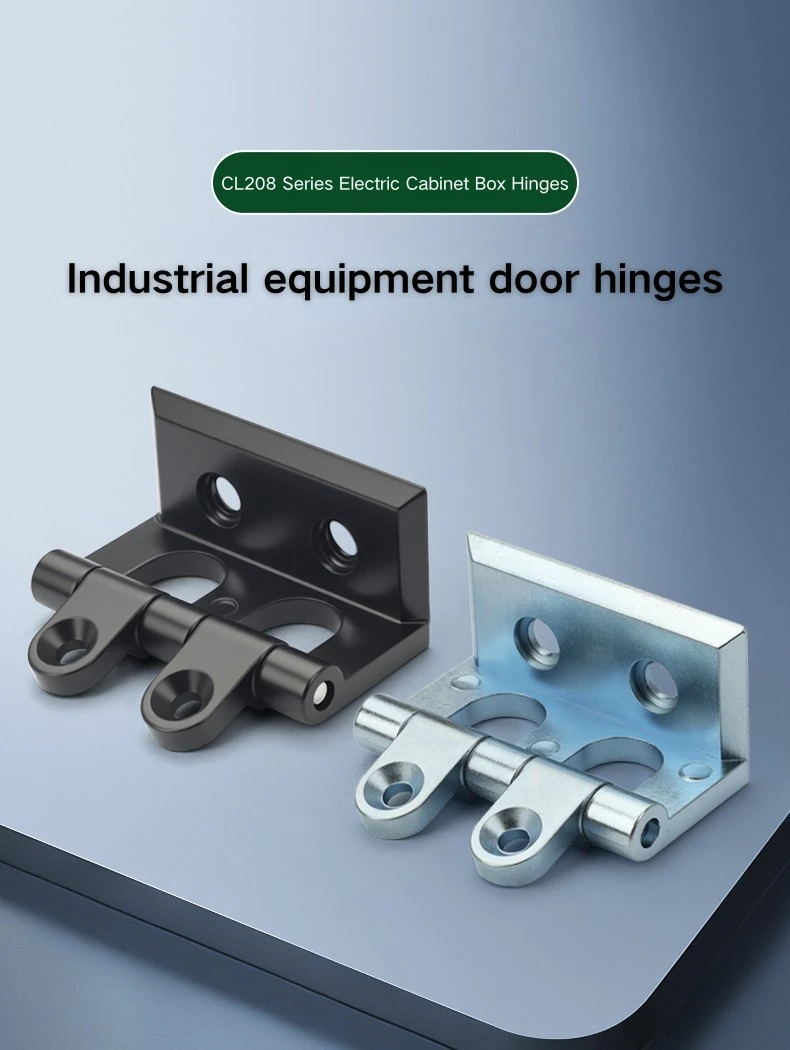

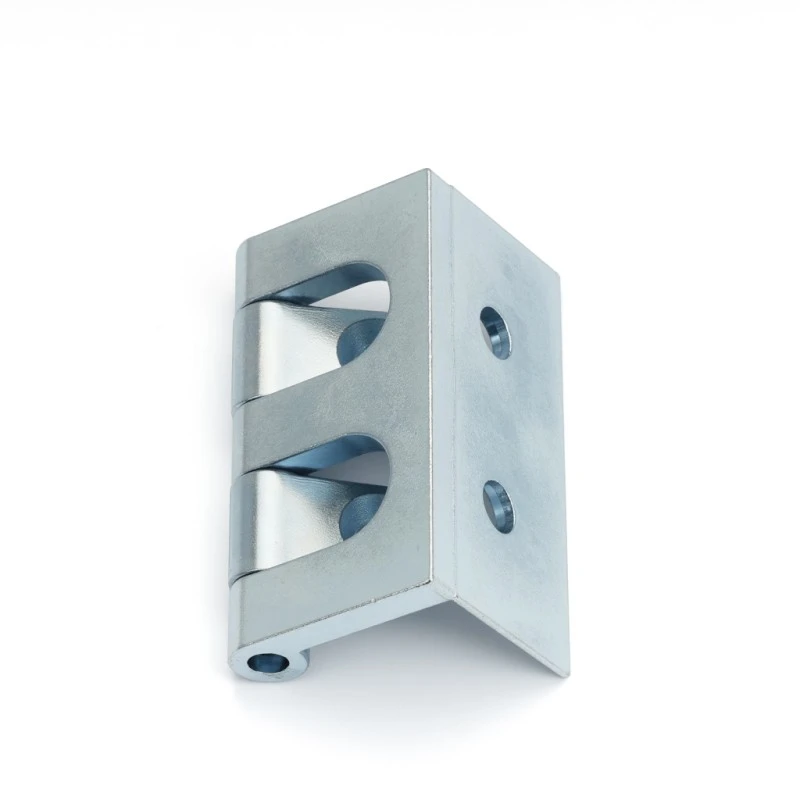

Zawias do szafek RMU ze stopu cynku jest dostępny w dwóch wykończeniach: czarnym i jasnym chromie. Kolor czarny pasuje do ciemnych obudów szaf malowanych proszkowo i jest częstszym wyborem w konstrukcjach RMU, w których obudowa zewnętrzna szafy jest standardowym wykończeniem przemysłowym. Jasny chrom zapewnia polerowany, odblaskowy wygląd i dobrze sprawdza się w przypadku jaśniejszych lub dekoracyjnych paneli obudowy, gdzie wykończenie zawiasów stanowi część ogólnej estetyki szafki.

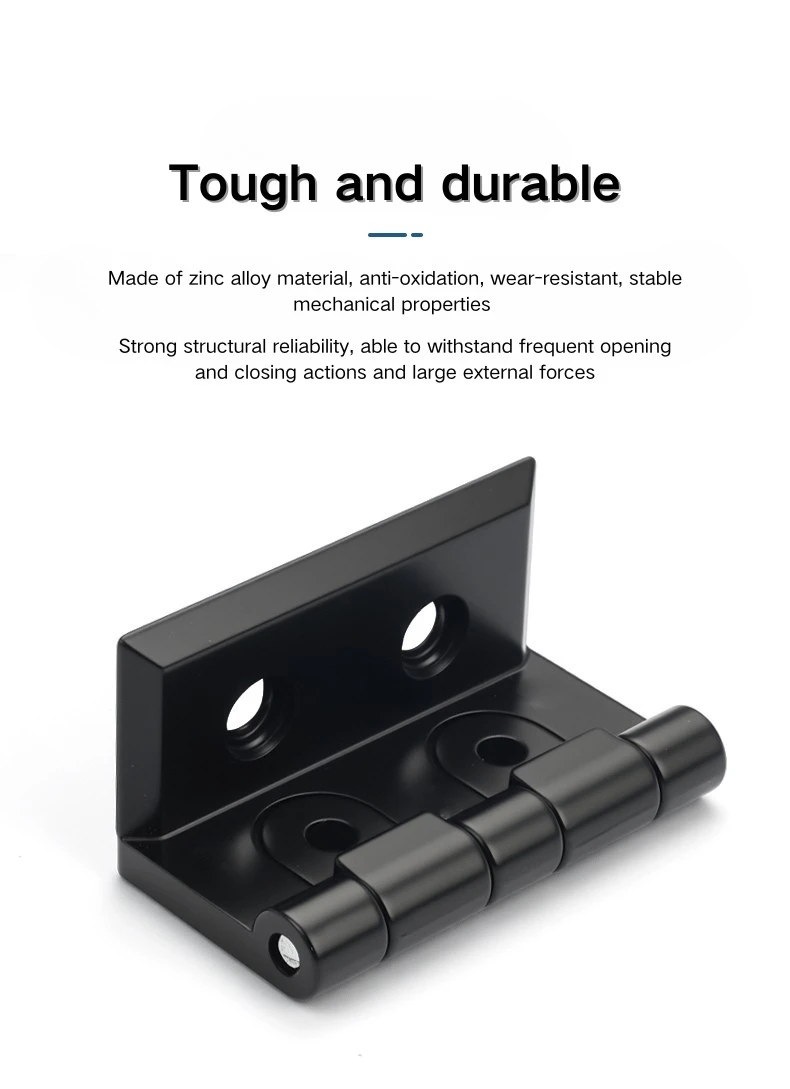

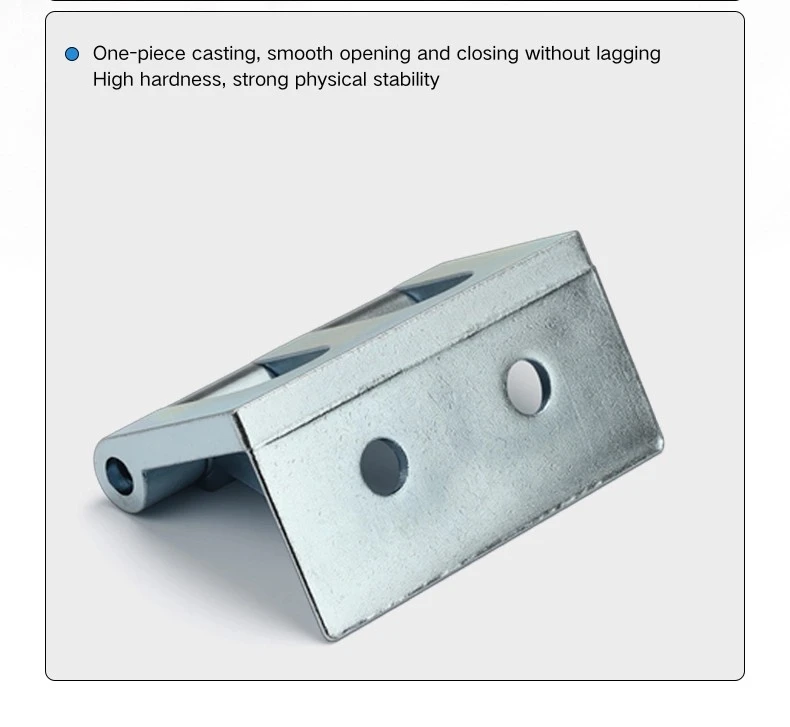

Obydwa wykończenia zawiasu ze stopu cynku do szafki RMU są przyspawane bezpośrednio do ramy szafy podczas produkcji, więc wybór wykończenia jest stałą decyzją na etapie budowy. Konstrukcja ze stopu cynku dobrze radzi sobie w typowych przemysłowych warunkach wewnętrznych, a odlewany korpus zapewnia stałą dokładność wymiarową we wszystkich partiach produkcyjnych – co jest przydatne, gdy zawias musi dokładnie pasować do pasującego kanału ramy w wielu szafkach.

Często zadawane pytania

P1: Jaki jest kąt otwarcia zawiasu CL208?

CL208 otwiera się pod kątem 270°, co pozwala na odchylenie drzwi na płasko i złożenie ich niemal całkowicie wzdłuż ramy szafy. Jest to główny powód, dla którego jest on zalecany do szaf RMU i pierścieniowych jednostek głównych, gdzie regularnie wymagany jest pełny dostęp do wnętrza.

P2: Jakie są całkowite wymiary CL208?

Zawias do szafek ze stopu cynku CL208 ma szerokość 48 mm i wysokość 26 mm, a rozpiętość wewnętrzna pomiędzy skrzydełkami montażowymi wynosi 20 mm. Zasięg od strony ościeżnicy wynosi 25,5 mm, a głębokość zagłębienia panelu drzwiowego 24 mm.

P3: Jak jest zainstalowany CL208?

CL208 to zawias spawany — mocuje się go do ramy szafy i panelu drzwi za pomocą spawania podczas produkcji. W tym modelu nie ma opcji montażu śrubowego.

P4: Jakie opcje wykończenia są dostępne?

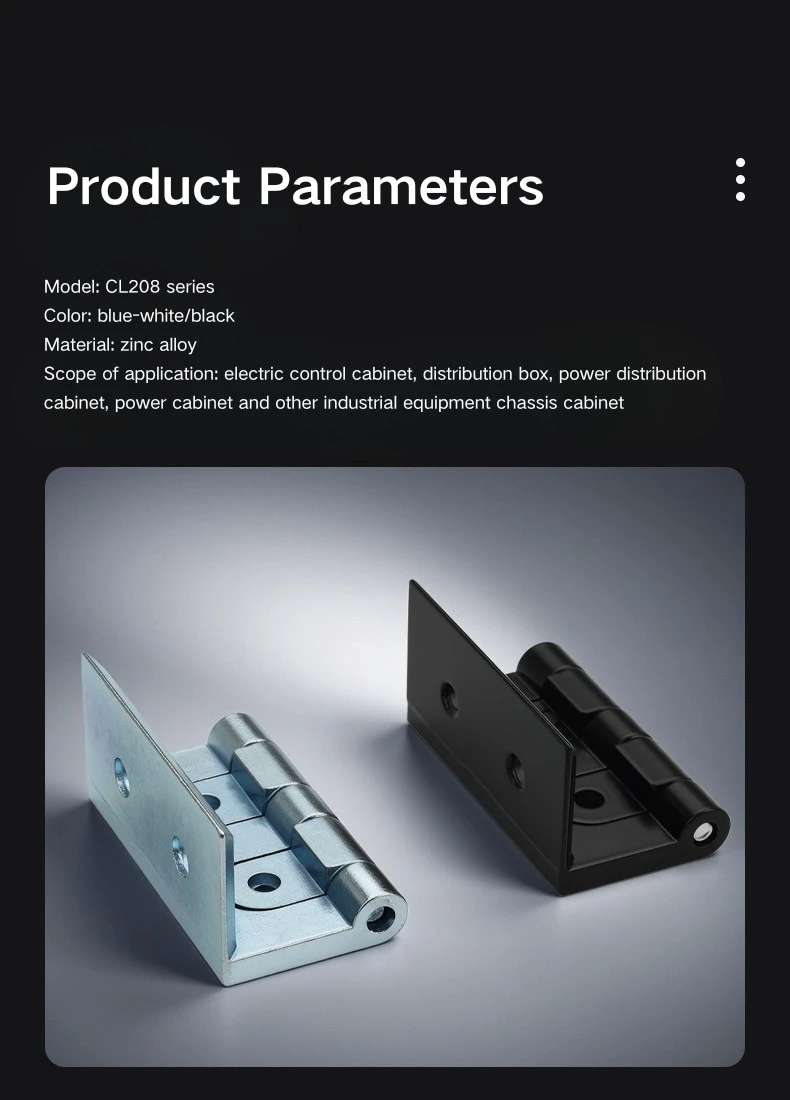

Model CL208 jest dostępny w wersji z czarnego stopu cynku i jasnego chromowanego stopu cynku. Kolor czarny to standardowy wybór w przypadku obudów ciemnych lub malowanych proszkowo; jasny chrom pasuje do jaśniejszych lub dekoracyjnych wykończeń szafek.

P5: Do jakich typów szaf jest przeznaczony CL208?

CL208 jest przeznaczony przede wszystkim do pierścieniowych szaf jednostek głównych, ale jest również stosowany w elektrycznych skrzynkach rozdzielczych, przemysłowych szafach sterowniczych i obudowach rozdzielnic. Kąt otwarcia 270° jest szczególnie przydatny w zastosowaniach RMU, gdzie wymagany jest pełny prześwit drzwi.

P6: Czy potrzebny jest prześwit dla otwarcia drzwi o 270°?

Tak. Drzwi podczas otwierania poruszają się po łuku od R18,5 do R21,5 mm. Podczas rozmieszczania szafy należy upewnić się, że wzdłuż szafy jest wystarczający prześwit, aby drzwi mogły całkowicie się otworzyć bez uderzania w sąsiednie konstrukcje lub sprzęt.

P7: Czy CL208 jest dostępny w wersji ze stali nierdzewnej?

CL208 jest obecnie dostępny wyłącznie w wersji ze stopu cynku, w kolorze czarnym i jasnym chromie. W przypadku zawiasów do szafek ze stali nierdzewnej bardziej odpowiednie mogą być inne modele z gamy Yitai Lock, w zależności od zastosowania.
