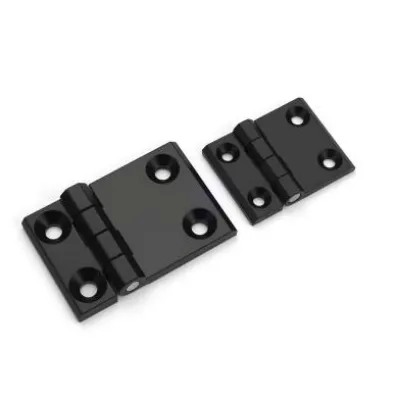

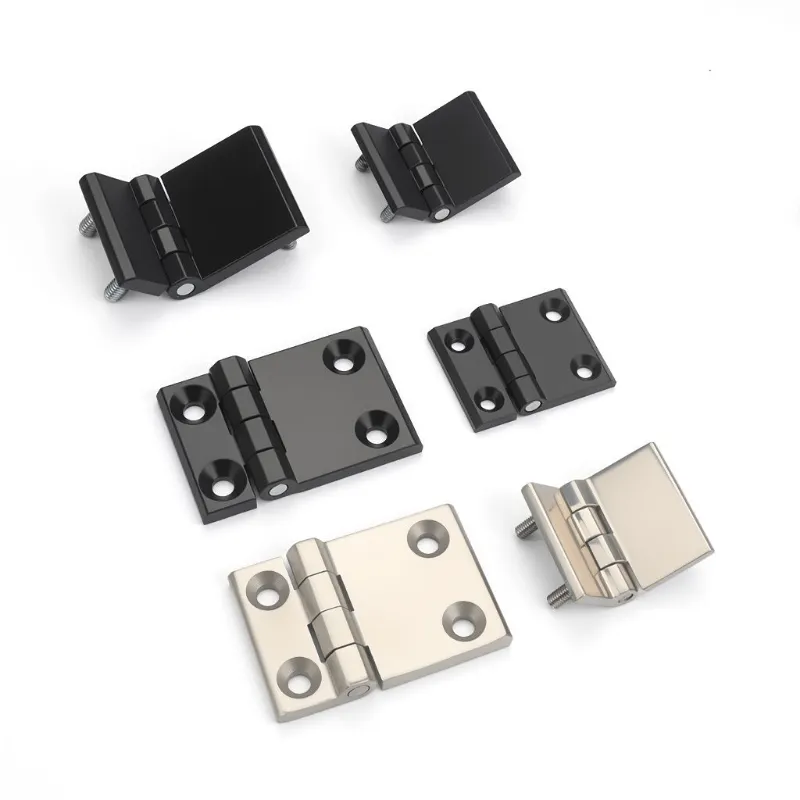

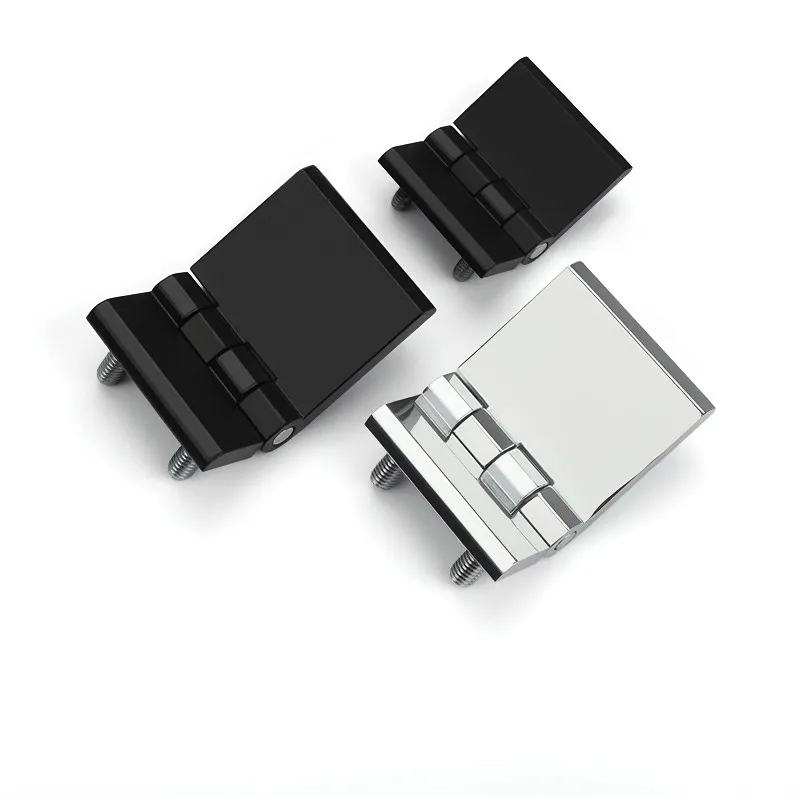

Asymetryczny zawias offsetowy — co to jest i gdzie ma znaczenie

Większość zawiasów jest symetryczna — oba skrzydła mają ten sam rozmiar, a czop znajduje się pośrodku szczeliny między drzwiami a ościeżnicą. Jakiśzawias z przesunięciem asymetrycznymcelowo łamie ten schemat, a zrozumienie dlaczego ujawnia wiele na temat konkretnych problemów, które ma rozwiązać.Yitailockdostarcza asymetryczne zawiasy offsetowe do szaf elektrycznych i obudów przemysłowych, gdzie standardowa geometria zawiasów po prostu nie działa.

Co sprawia, że ​​jest inaczej?

W standardowym zawiasie punkt obrotu znajduje się bezpośrednio przy krawędzi drzwi. Oznacza to, że drzwi otwierają się po łuku, który podczas otwierania przenosi krawędź z powrotem do otworu szafki, co ogranicza szerokość, jaką mogą otworzyć drzwi, zanim krawędź zaczepi się o ramę lub elementy wewnętrzne.

Jakiśzawias z przesunięciem asymetrycznymprzesuwa punkt obrotu od krawędzi drzwi, budując odsunięcie w jednym lub obu skrzydłach. W rezultacie drzwi otwierają się po szerszym łuku, oczyszczając ramę bardziej czysto i umożliwiając większy kąt otwarcia bez zabrudzeń krawędzi. W przypadku szafek z grubymi ramami, elementów wewnętrznych znajdujących się blisko krawędzi drzwi lub przestrzeni montażowych, w których drzwi muszą otwierać się pod kątem większym niż 90 stopni bez przeszkód, ta geometria rozwiązuje problem, którego nie jest w stanie rozwiązać standardowy zawias.

Gdzie jest używany?

Thezawias z przesunięciem asymetrycznympojawia się najczęściej na:

· Obudowy z grubymi lub wzmocnionymi ościeżnicami – gdzie standardowy czop zawiasu powodowałby uderzanie krawędzi drzwi w ościeżnicę przy większych kątach otwarcia

· Szafy dystrybucyjne z komponentami wewnętrznymi blisko drzwi — w przypadku których drzwi muszą całkowicie wyczyścić wewnętrzne okablowanie lub komponenty

· Szafy wymagające szerokiego kąta otwarcia — szczególnie tam, gdzie dostęp konserwacyjny wymaga, aby drzwi otwierały się o 90 stopni bez przeszkód

· Niestandardowe konstrukcje obudów – gdy geometria drzwi i ramy nie pasuje do standardowych proporcji zawiasów i aby geometria działała, potrzebne jest przesunięte skrzydło

Materiał i specyfikacja

Stal nierdzewna i stop cynku to standardowe opcje materiałowe, przy czym obowiązuje ta sama logika, co w przypadku większości zawiasów do szafek — stal nierdzewna do środowisk zewnętrznych lub o wysokiej wilgotności, stop cynku do standardowych obudów wewnętrznych. Kluczowym parametrem, który należy potwierdzić, jest wymiar przesunięcia: to, jak daleko należy przesunąć czop od krawędzi drzwi, zależy od grubości ramy i prześwitu wymaganego przy pełnym otwarciu. Wykonanie pomiaru tuż przed złożeniem zamówienia pozwala zaoszczędzić prace związane z regulacją podczas instalacji.

Kiedy standard nie wystarczy?

Większość drzwi szafek działa dobrze ze standardowym zawiasem. Asymetryczny zawias z przesunięciem sprawdza się w sytuacjach, w których tak nie jest — gdy geometria drzwi, ościeżnicy lub przestrzeni montażowej stwarza problem, który można rozwiązać jedynie za pomocą przesuniętego zawiasu. W przypadku tych zastosowań jest to właściwe narzędzie do tego zadania.
