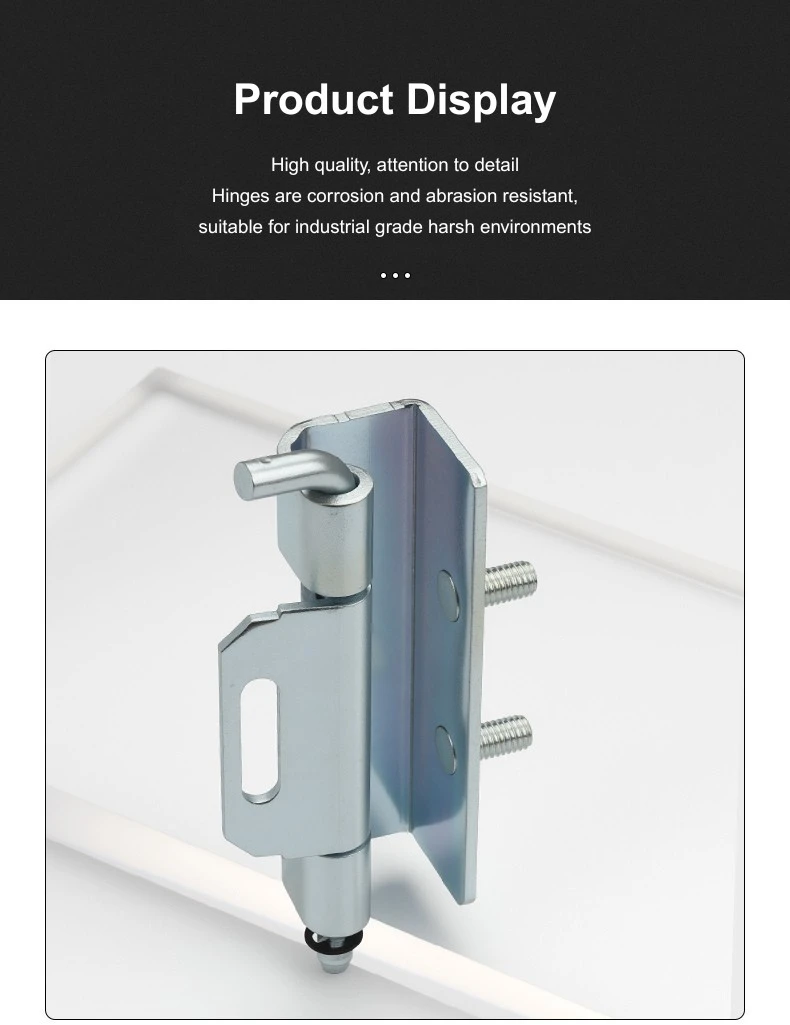

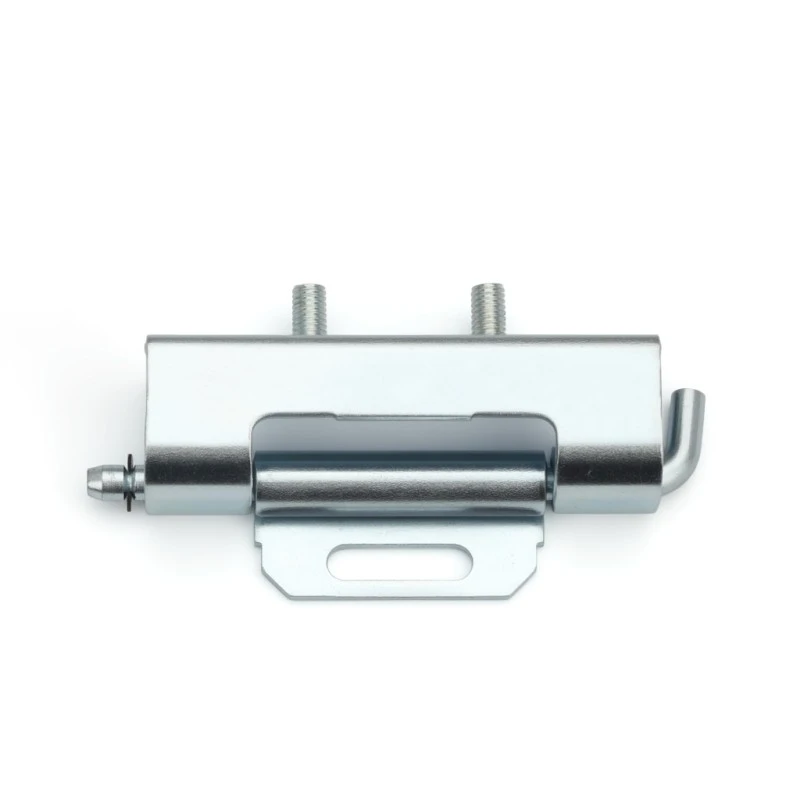

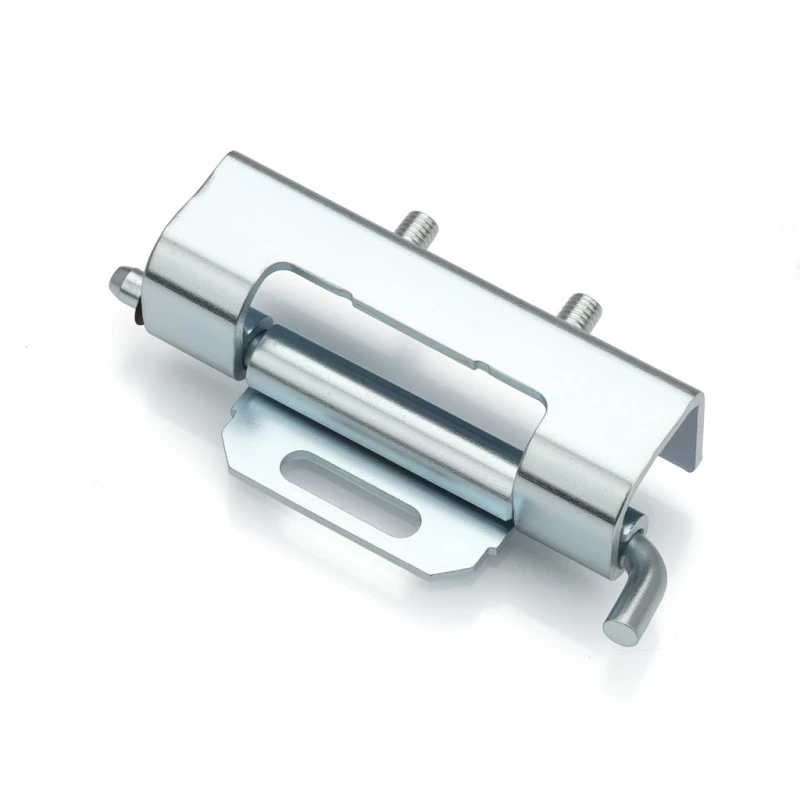

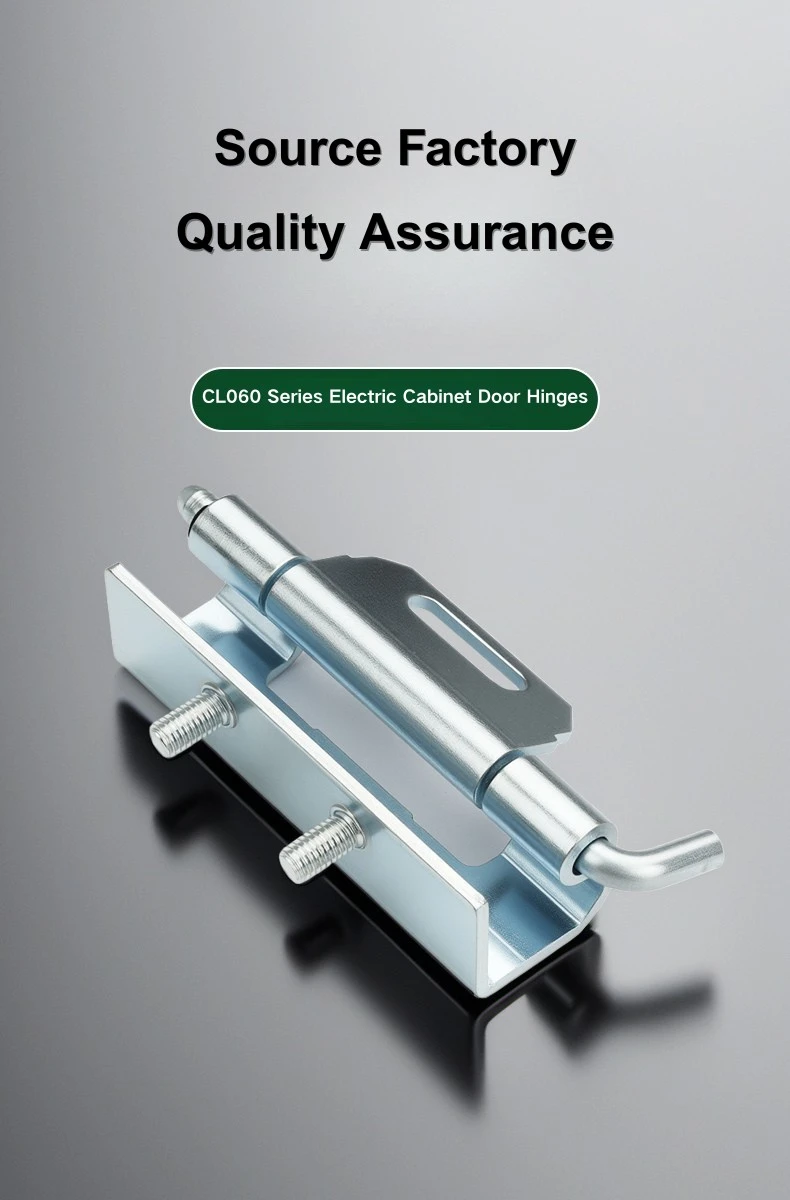

Ukryty zawias z kołkami

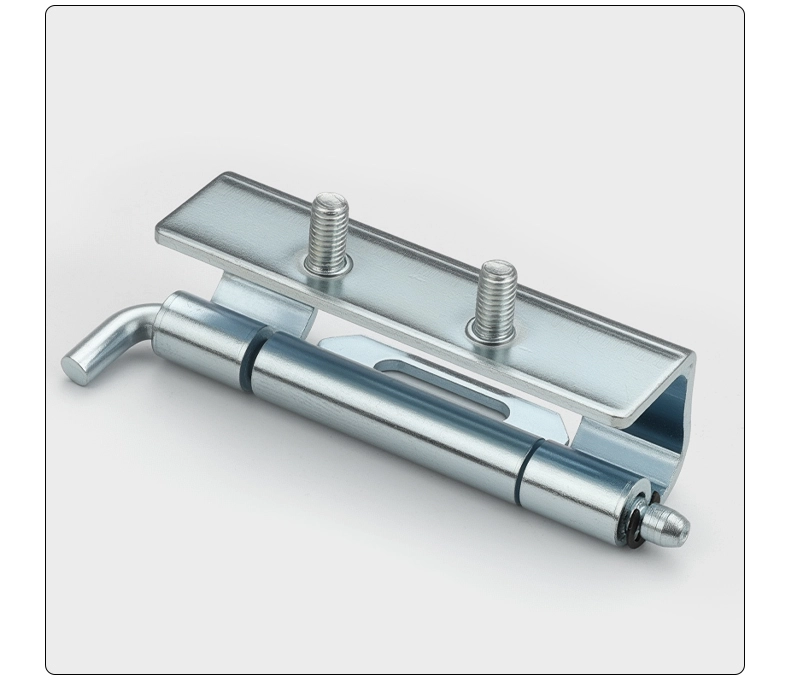

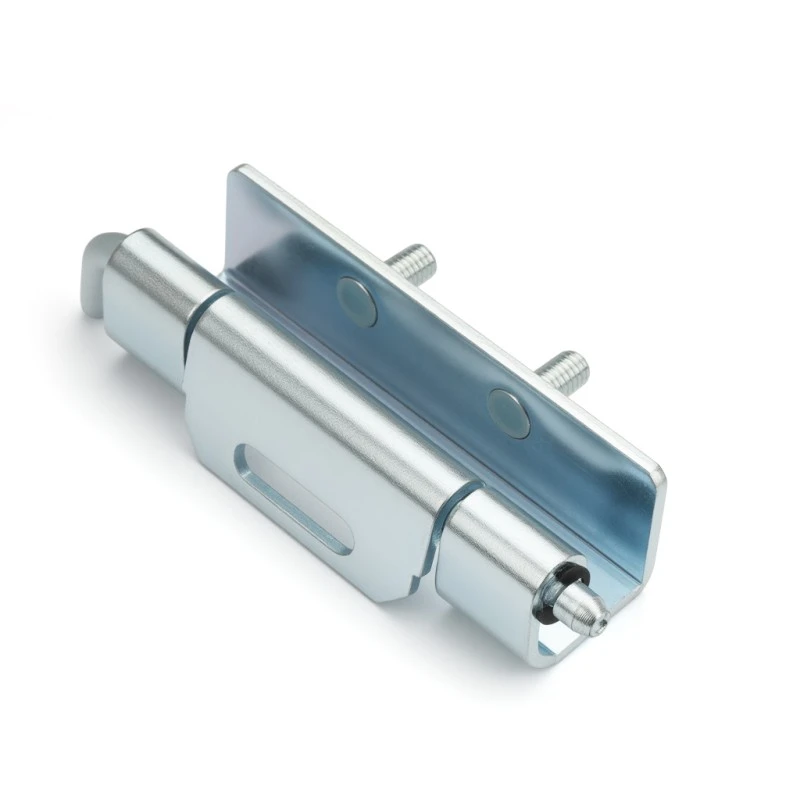

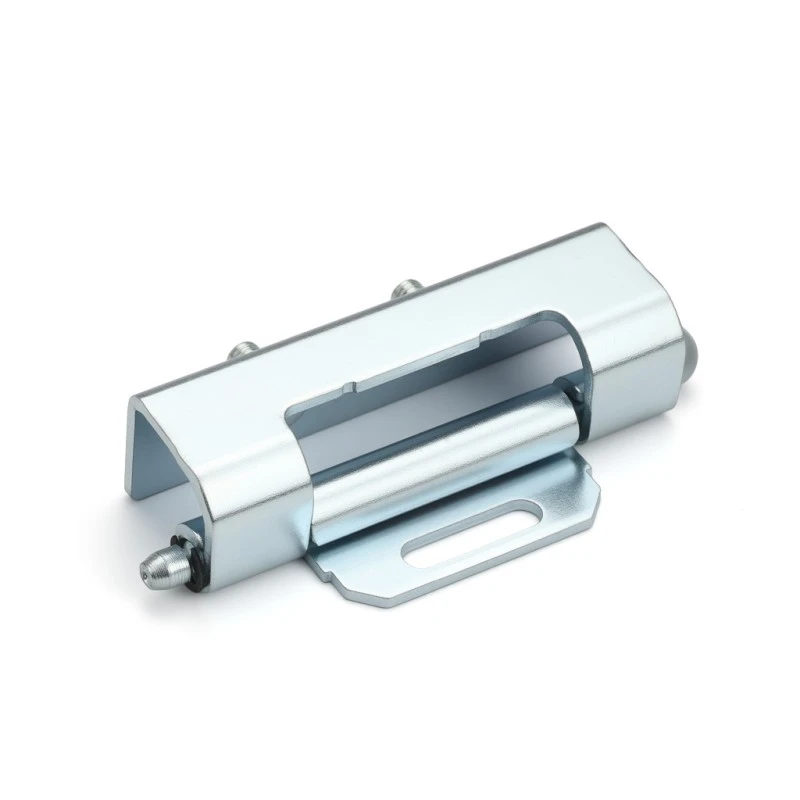

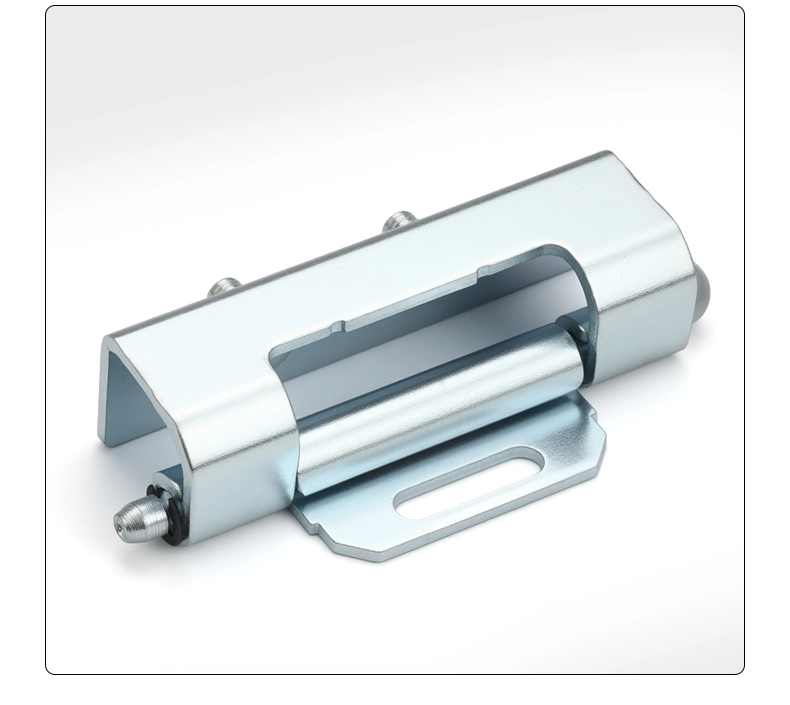

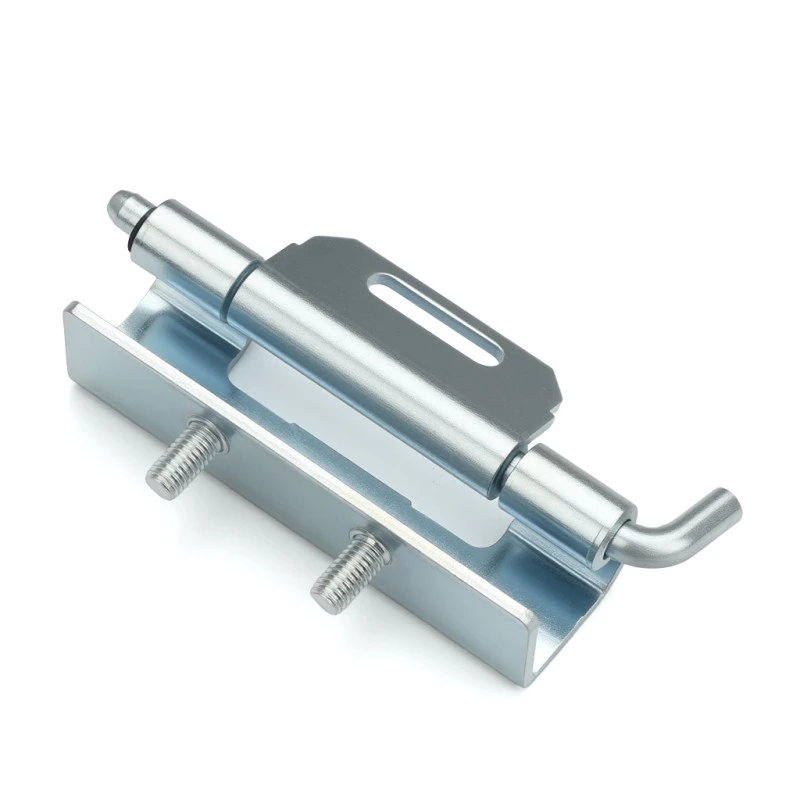

Dla każdego, kto zaopatruje się w zdejmowane zawiasy do obudów od Yitai Lock, ukryty zawias z kołkami CL060 obsługuje zarówno spawanie, jak i montaż nakrętek, a śruby są już dołączone. Na skrzydle montażowym znajduje się szczelina o średnicy 19,8 mm, dzięki czemu można precyzyjnie dopasować położenie przed jego zablokowaniem – przydatne, gdy drzwi muszą wisieć prosto. Całkowita długość wynosi 86 mm z korpusem zawiasu 70 mm i lufą Φ5 mm.

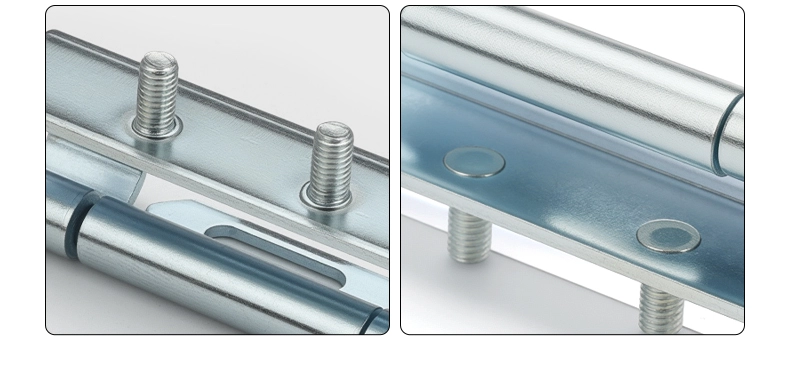

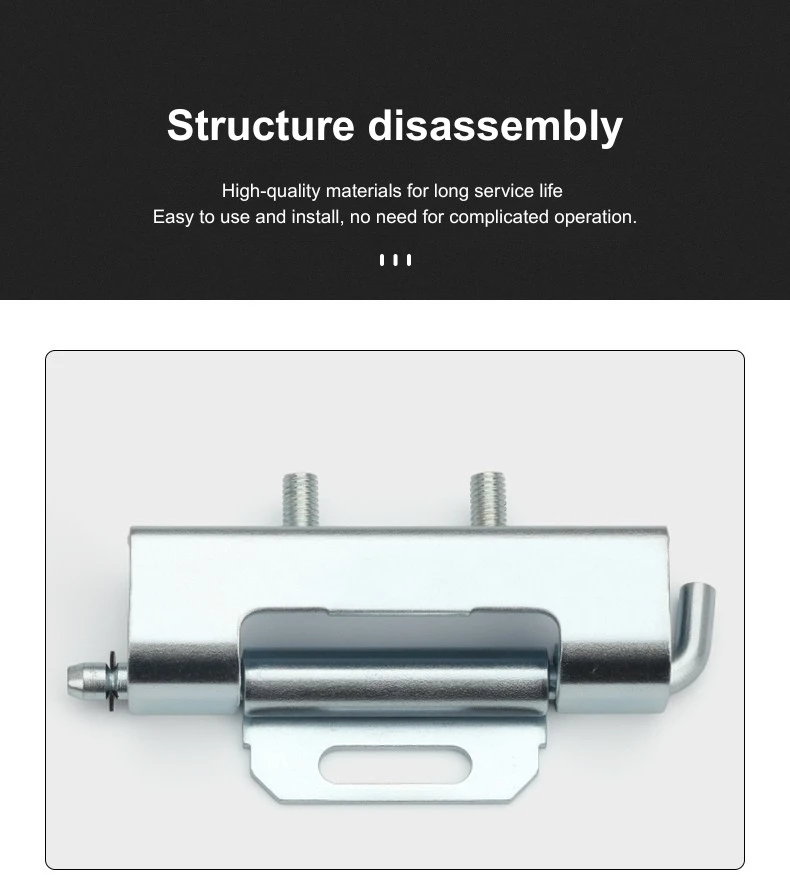

Struktura i wymiary

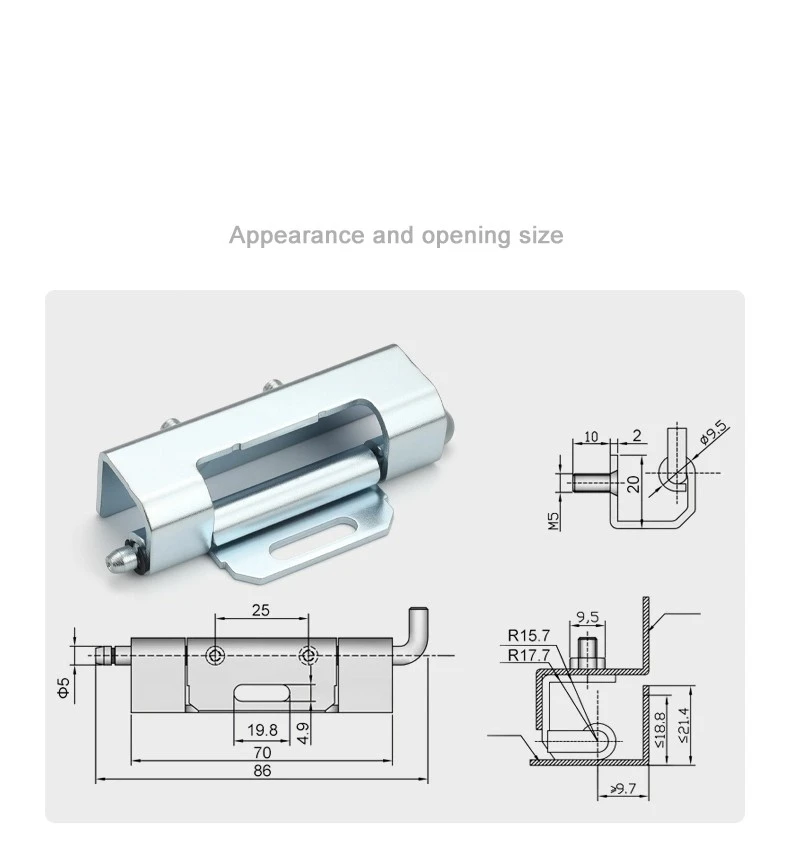

Zawias ukryty z kołkami ma całkowitą szerokość 86 mm, z czego główny korpus zajmuje 70 mm, a skrzydełko montażowe pokrywa resztę. Lufa ma średnicę Φ5 mm, a sam kołek ma główkę Φ9,5 mm, wał 10 mm, kołnierz 2 mm i gwint M5 — łatwy do połączenia z nakrętką kanału ramy.

Aby zapewnić kompatybilność z ościeżnicą, zawias chowany z kołkami jest przeznaczony do szyn o promieniu wewnętrznym od R15,7 do R17,7 mm, głębokości prześwitu panelu drzwi ≤18,8 mm, zasięgu bocznym ≤21,4 mm i otworze ościeżnicy >9,7 mm. Korpus zawiasu ma szerokość 22,6 mm, a skrzydełko montażowe – 25 mm – jest to na tyle kompaktowe, że mieści się w ościeżnicy i nie wystaje poza powierzchnię drzwi.

Instalacja i montaż

Zawias ukryty z kołkami można zastosować w połączeniu z mocowaniem spawanym i nakrętką. Skrzydło montażowe jest przyspawane do panelu drzwi podczas produkcji, a koniec kołka łączy się z kanałem ościeżnicy za pomocą dołączonych śrub M5. Szczelina 19,8 mm na skrzydle daje trochę miejsca na zmianę pozycji zawiasów przed dokręceniem wszystkiego, co sprawia, że ​​ustawienie drzwi jest znacznie mniej kłopotliwe podczas montażu.

Gdy wszystko jest już zamocowane na swoim miejscu, ukryty zawias z kołkami nadal pozwala na zdjęcie drzwi w razie potrzeby — wystarczy odłączyć kołek od kanału ościeżnicy, a drzwi się podniosą. Przyspawane skrzydło pozostaje na stałe w panelu drzwiowym, więc zdemontowanie drzwi nie ma żadnego wpływu na montaż zawiasów. Jest to przydatna funkcja w przypadku szaf, w których należy zdjąć drzwi w celu przeprowadzenia okablowania lub dostępu do wnętrza.

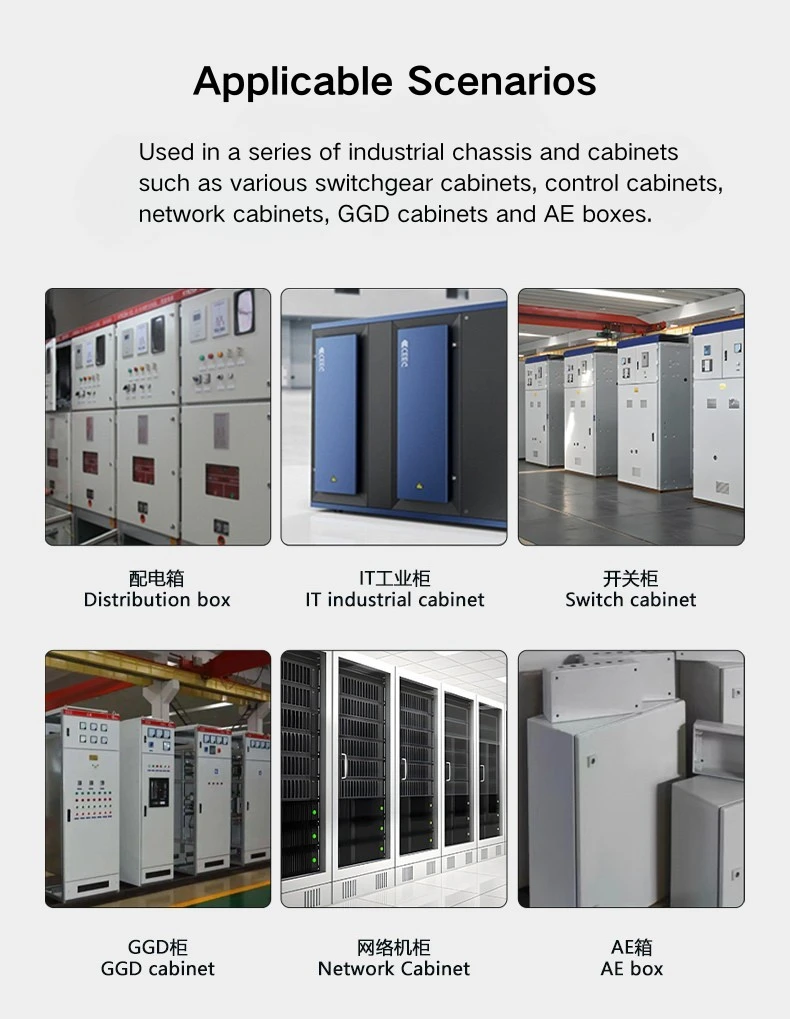

Scenariusze zastosowań

Zawias ukryty z kołkami pojawia się najczęściej na drzwiach rozdzielnic, obudowach rozdzielnic, drzwiach szaf sieciowych i szafach urządzeń przemysłowych, gdzie liczy się utrzymanie czystości zewnętrznej. Ponieważ zawias znajduje się wewnątrz ramy, po zamknięciu drzwi nic nie jest widoczne na zewnątrz — ani wystającej beczki, ani odsłoniętego skrzydła.

Zdejmowana strona zawiasu krytego z kołkami przydaje się również w przypadku szafek składanych w warsztacie i wysyłanych na miejsce — drzwi można zdjąć na czas transportu i założyć z powrotem, gdy szafka znajdzie się na swoim miejscu. Wykończenie z ocynkowanej stali węglowej doskonale sprawdza się w standardowych wewnętrznych środowiskach przemysłowych, a zawias o średnicy 86 mm pasuje do wymiarów szyn ramy, które zwykle można znaleźć w obudowach rozdzielnic i rozdzielnic.

Często zadawane pytania

P1: Jaki jest całkowity rozmiar zawiasu CL060?

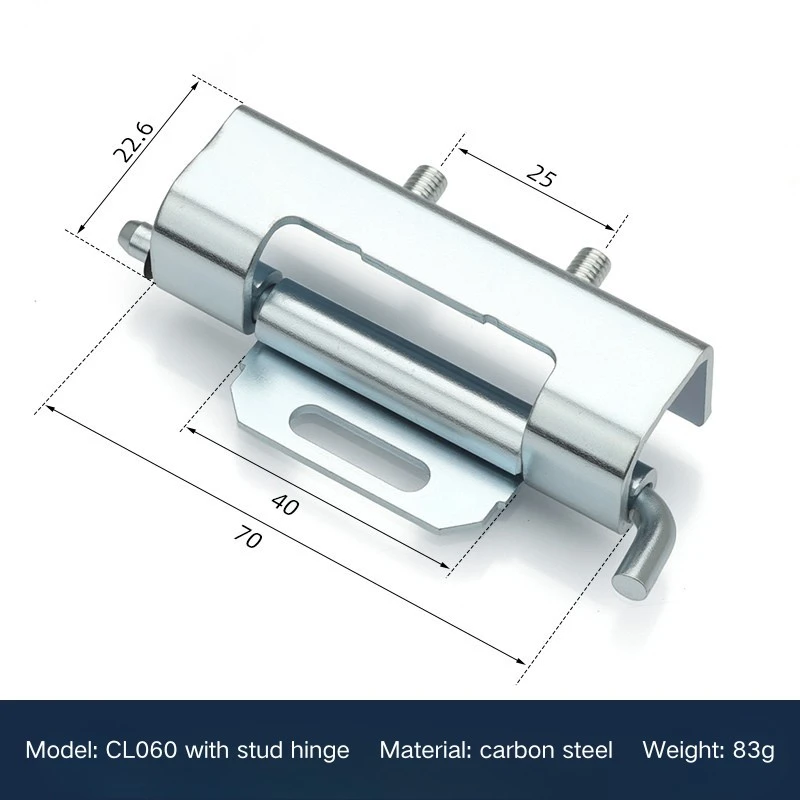

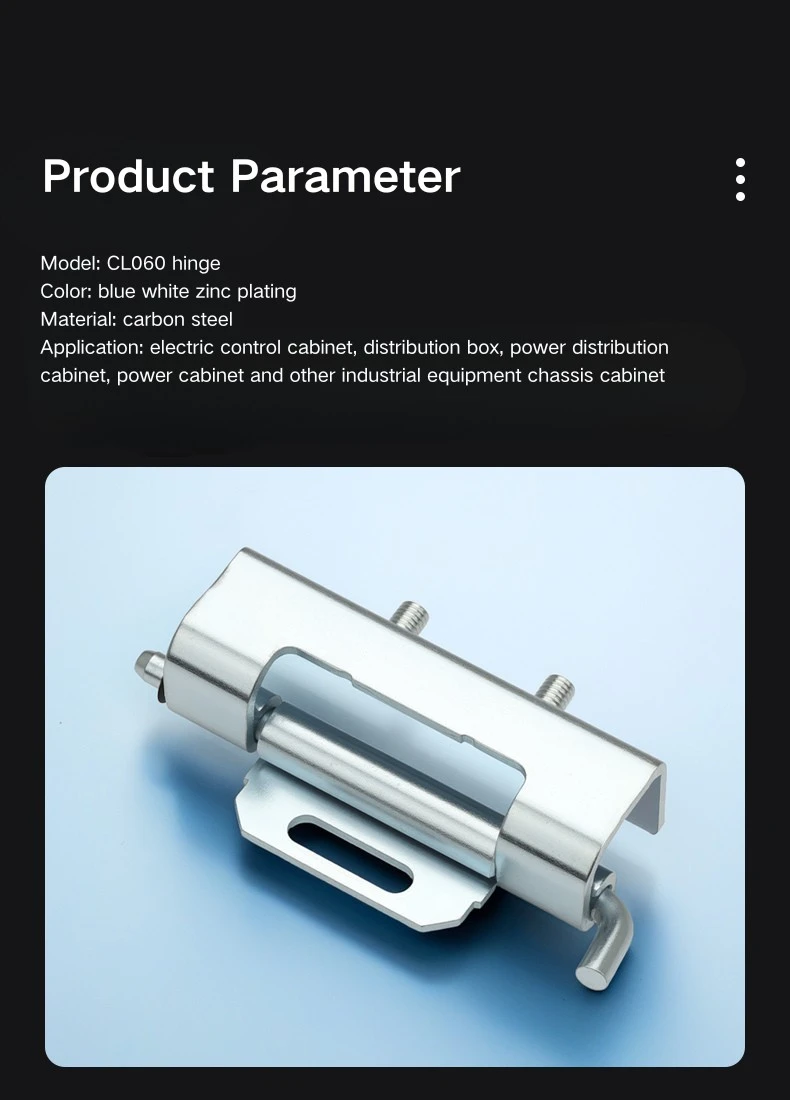

Zawias puszkowy CL060 ma długość całkowitą 86 mm, długość korpusu zawiasu 70 mm i średnicę korpusu Φ5 mm. Szerokość skrzydełka montażowego wynosi 25 mm, a korpusu zawiasu 22,6 mm. Całkowita waga wynosi 83g.

P2: Z jakiego materiału jest wykonany CL060?

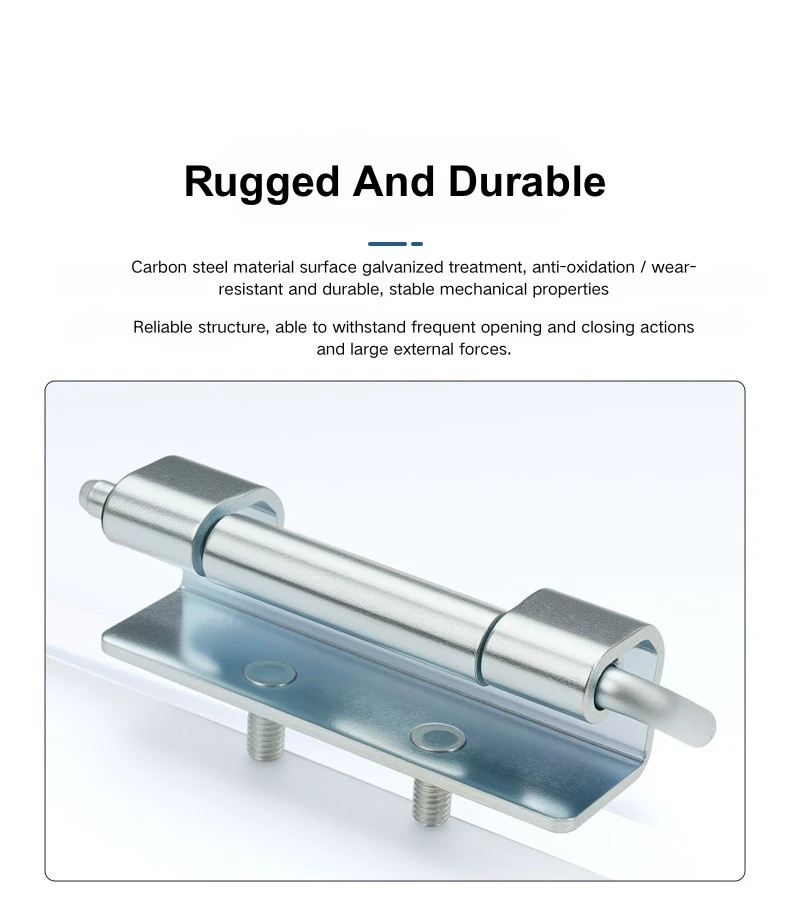

CL060 jest wykonany ze stali węglowej z ocynkowanym wykończeniem. Obecnie jest dostępny tylko w jednej specyfikacji.

P3: Jak jest zainstalowany CL060?

W CL060 zastosowano kombinację spawania i montażu nakrętek. Skrzydło montażowe przyspawane jest do panelu drzwi, a kołek sprzęga się z kanałem ościeżnicy za pomocą dołączonych śrub M5. Szczelinowy otwór montażowy umożliwia regulację położenia przed ostatecznym zamocowaniem.

P4: Jakie są wymiary kołków?

Kołek ma średnicę łba Φ9,5 mm, długość wału 10 mm, występ 2 mm i jest gwintowany M5. Łączy się z kanałem ramy z otworem > 9,7 mm.

P5: Jakie wymiary kanałów ramy pasują do CL060?

Zawias puszkowy CL060 pasuje do profilu ościeżnicy o promieniu wewnętrznym od R15,7 do R17,7 mm. Głębokość panelu drzwiowego wynosi ≤18,8 mm, a całkowity zasięg boczny ≤21,4 mm.

P6: Do jakich typów obudów nadaje się CL060?

CL060 jest stosowany w drzwiach rozdzielnic, obudowach rozdzielnic, szafach sieci przemysłowych i drzwiach szaf urządzeń mechanicznych – wszędzie tam, gdzie preferowany jest ukryty, odłączany zawias zamiast opcji montażu powierzchniowego.
