Zawias szafki wygięty pod kątem 90 stopni

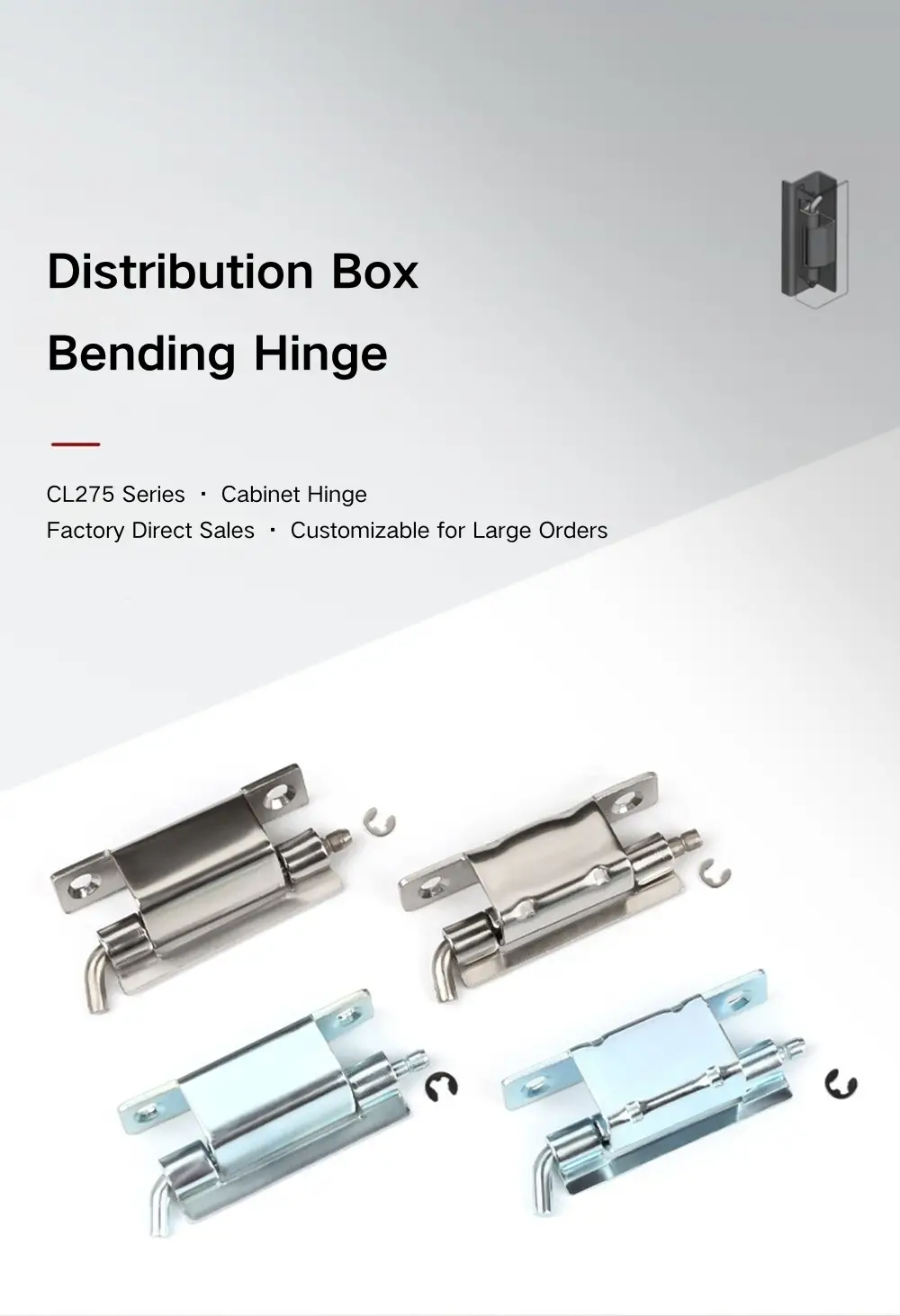

Dla nabywców zaopatrujących się w zawiasy do obudów ukrytych firmy Yitai Lock, seria zawiasów do szafek z wygięciem 90 stopni CL275 obejmuje dwa kąty otwarcia w trzech modelach — 120° w przypadku CL275-1 i 90° w obu modelach CL275-2 i CL275-3. Modele CL275-2 i CL275-3 mają tę samą powierzchnię poziomą, ale różnią się wymiarami bocznymi, więc wybór między nimi sprowadza się do konkretnego panelu drzwi i geometrii ramy szafy. Wszystkie trzy wykorzystują lufę Φ5 mm z otwartym pierścieniem ustalającym Φ4 do mocowania sworznia.

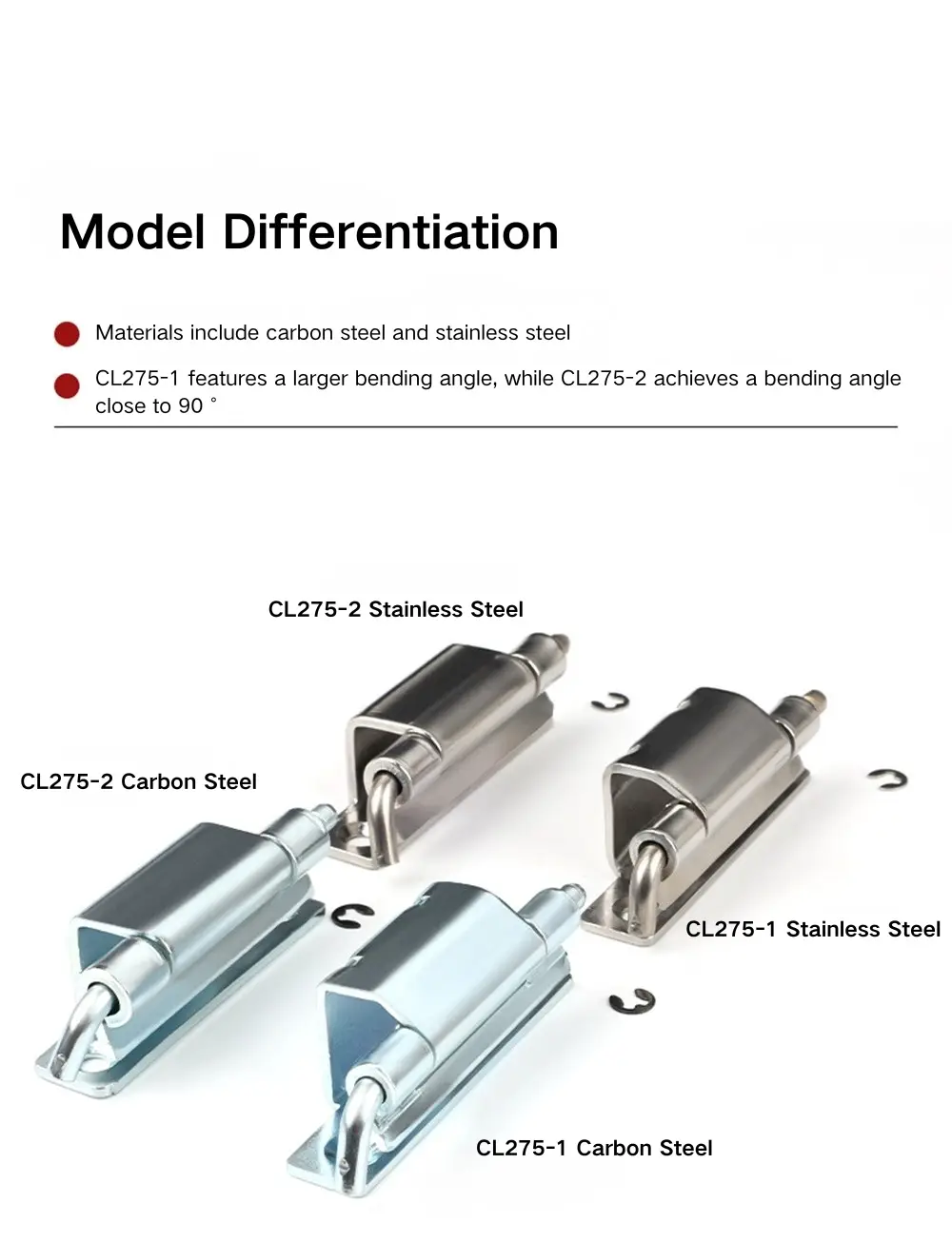

Opcje modelu i wymiary

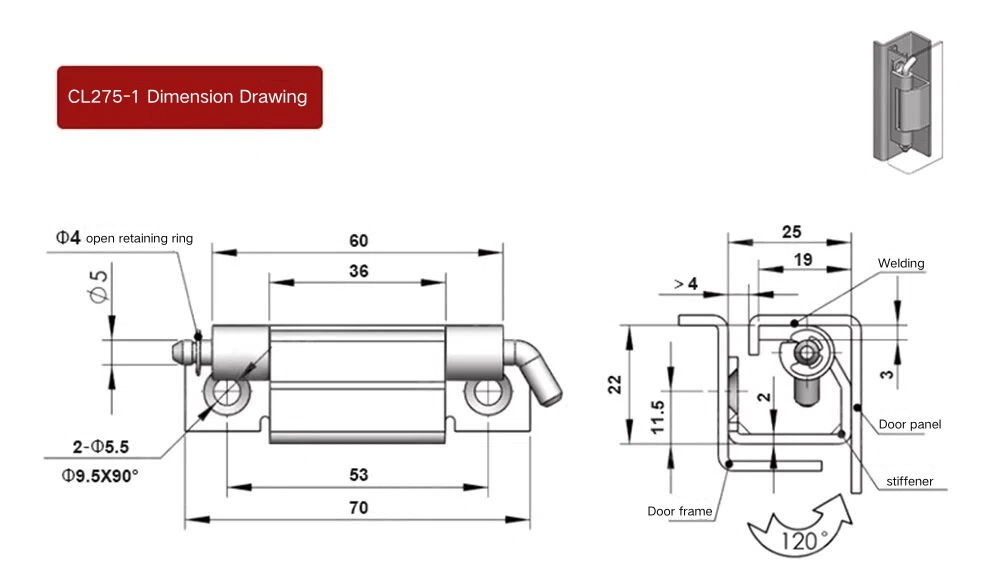

Zawias do szafek zginany pod kątem 90 stopni CL275-1 to największy model, o całkowitej długości 70 mm i korpusie zawiasu 60 mm. Wewnętrzna rozpiętość skrzydeł montażowych wynosi 53 mm, średnica lufy Φ5 mm, a dwa otwory montażowe Φ5,5 mm z pogłębieniem Φ9,5×90°. CL275-1 otwiera się pod kątem 120°, co czyni go właściwym wyborem tam, gdzie potrzebne jest szersze otwarcie drzwi.

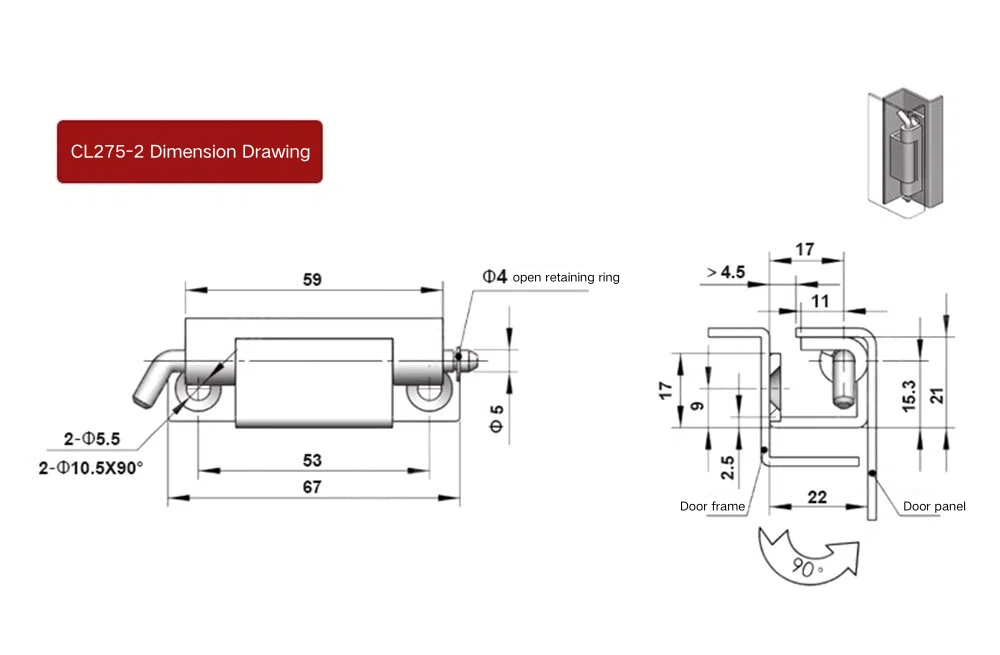

Obydwa modele CL275-2 i CL275-3 otwierają się pod kątem 90° i mają tę samą rozpiętość wewnętrzną 53 mm i lufę Φ5 mm, ale różnią się ogólnymi wymiarami i konfiguracją otworów. CL275-2 ma całkowitą długość 67 mm z korpusem o średnicy 59 mm i wykorzystuje dwa otwory Φ5,5 mm obok dwóch otworów pogłębiających Φ10,5×90°. CL275-3 ma korpus o średnicy 60 mm i długość całkowitą 67 mm z dwoma otworami montażowymi Φ5,2 mm. Profil boczny CL275-3 różni się również od CL275-2 głębokością osadzenia w ościeżnicy wynoszącą 19,3 mm i całkowitą wysokością boczną wynoszącą 20,2 mm — szczegóły, które mają znaczenie przy montażu zawiasu do szafki wygiętej pod kątem 90 stopni w określonym kanale ościeżnicy.

Struktura i instalacja

Wszystkie trzy modele zawiasów do szafek zginanych pod kątem 90 stopni są instalowane poprzez spawanie. Konstrukcja z wygiętym skrzydełkiem oznacza, że ​​jedna strona zawiasów opiera się o wewnętrzną część prowadnicy ościeżnicy, a druga o panel drzwi, przy czym tuleja zawiasu jest osadzona w profilu ramy, a nie na przodzie szafy. To ukryte umiejscowienie odróżnia CL275 od standardowego zawiasu do montażu powierzchniowego.

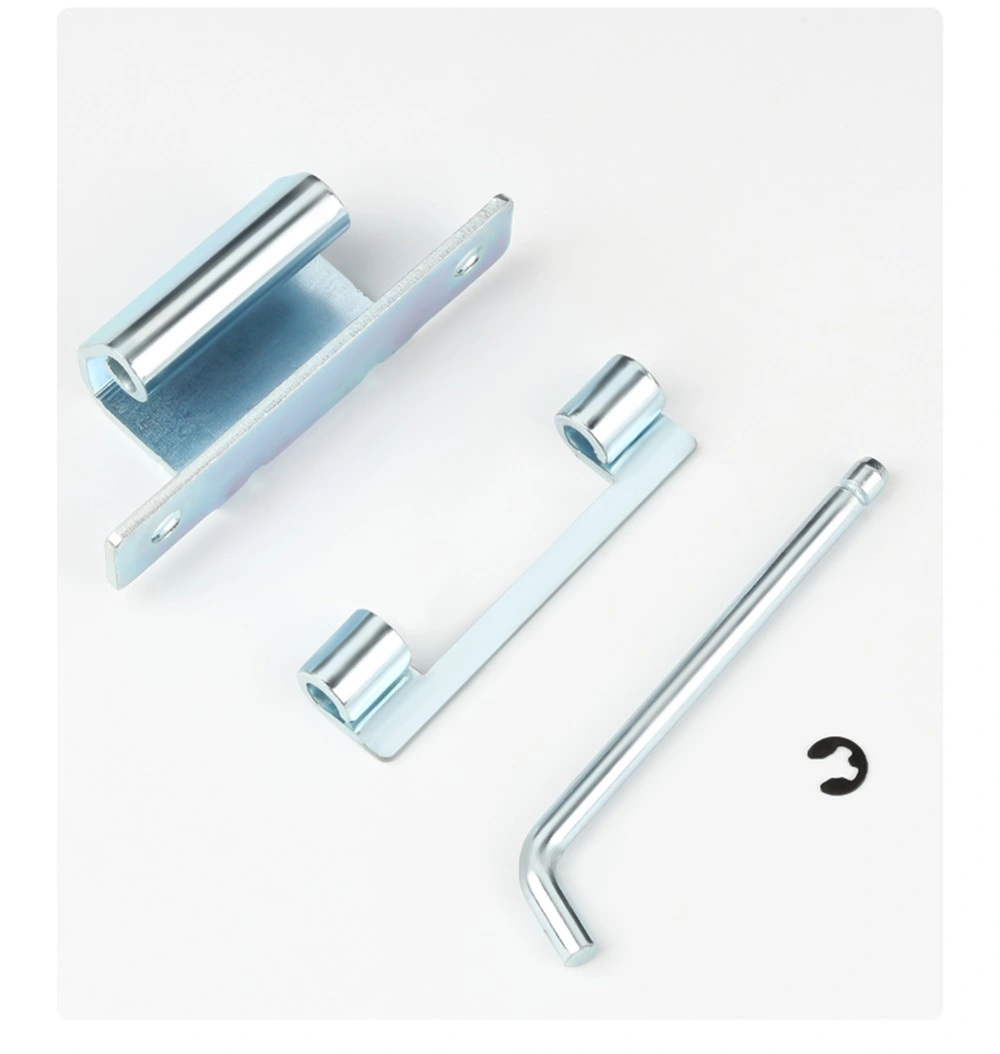

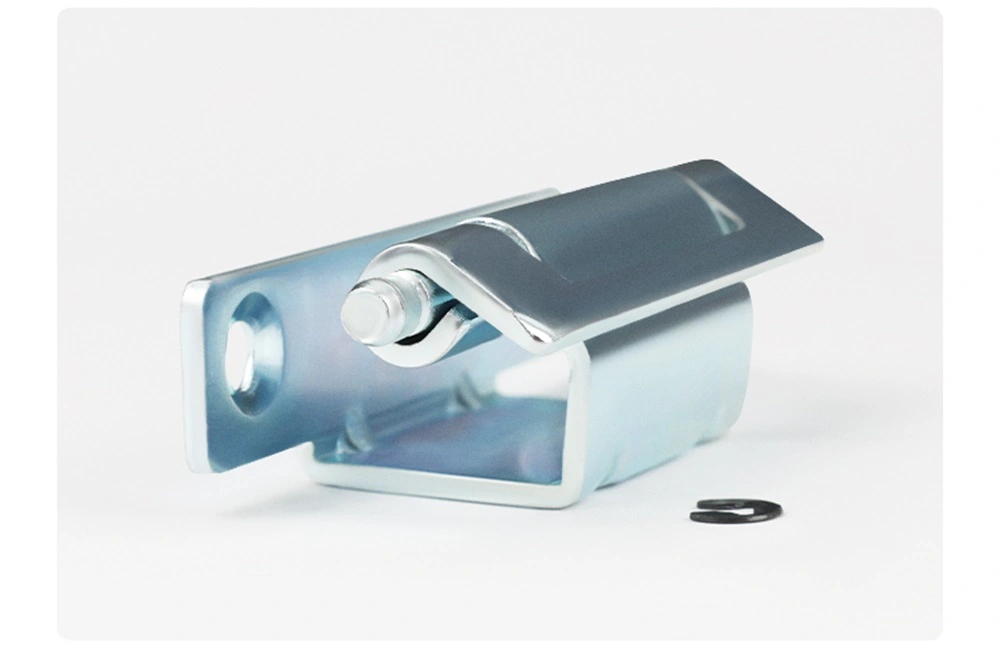

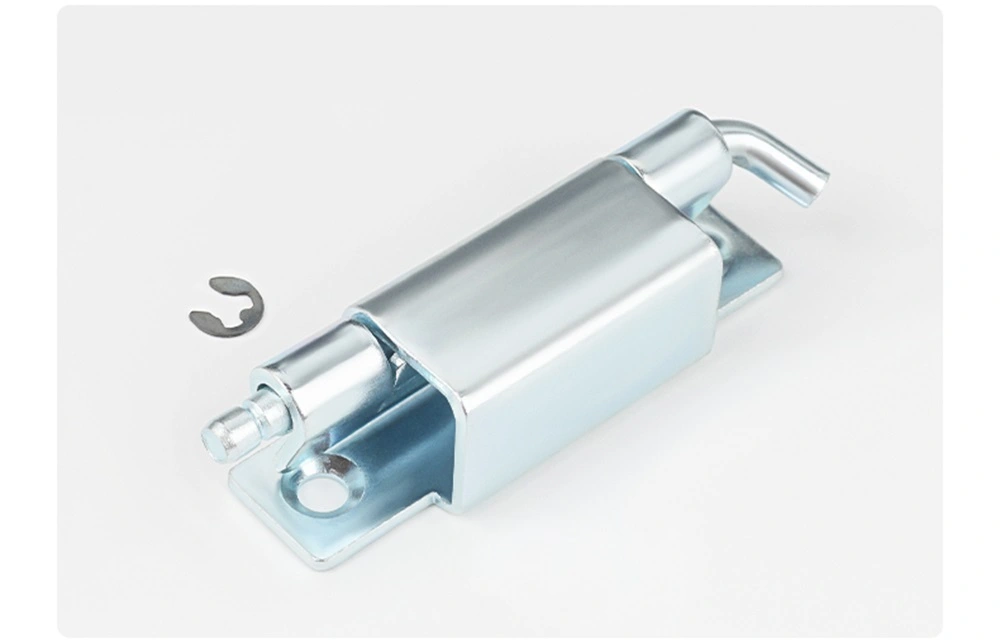

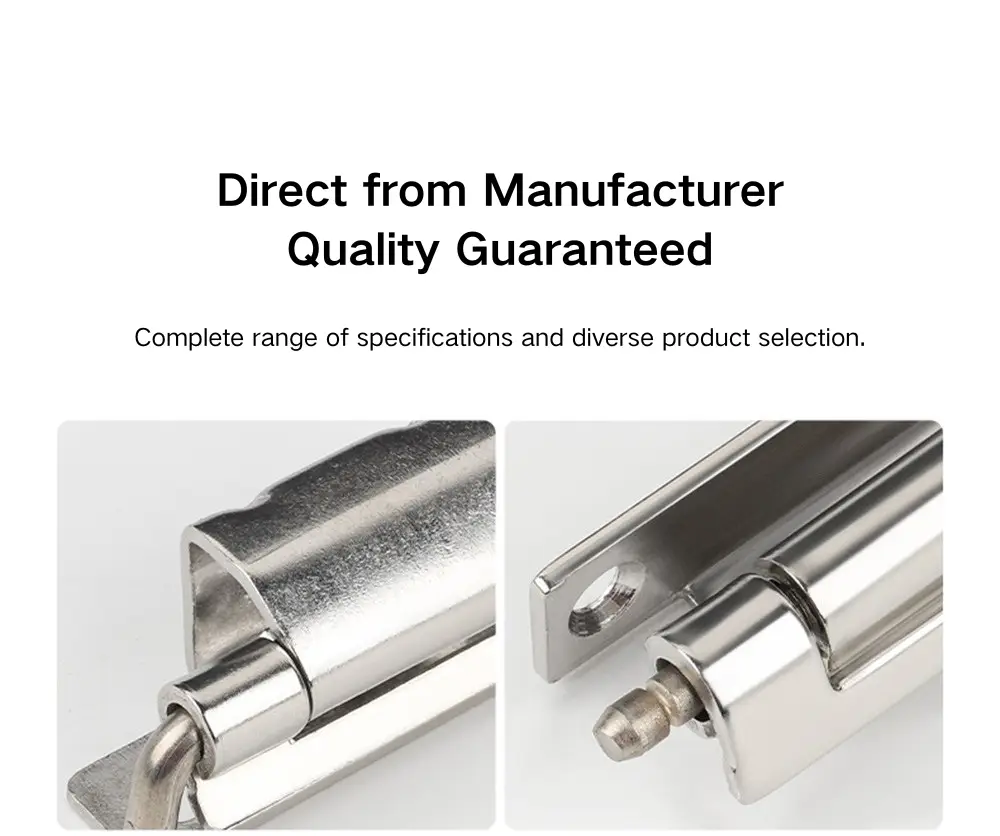

Zawias szafki wygięty pod kątem 90 stopni wykorzystuje we wszystkich trzech modelach otwarty pierścień ustalający Φ4, aby utrzymać sworzeń na miejscu podczas pracy. Płytę drzwi można zdjąć, odłączając pierścień ustalający i wyciągając sworzeń — bez użycia narzędzi — co jest przydatne w przypadku szafek, które wymagają okazjonalnego demontażu drzwi w celu uzyskania dostępu do wnętrza lub konserwacji. Dzięki spawaniu skrzydło stałe jest trwale zakotwiczone w ościeżnicy, dzięki czemu wielokrotny demontaż drzwi nie ma wpływu na montaż.

Obróbka materiału i powierzchni

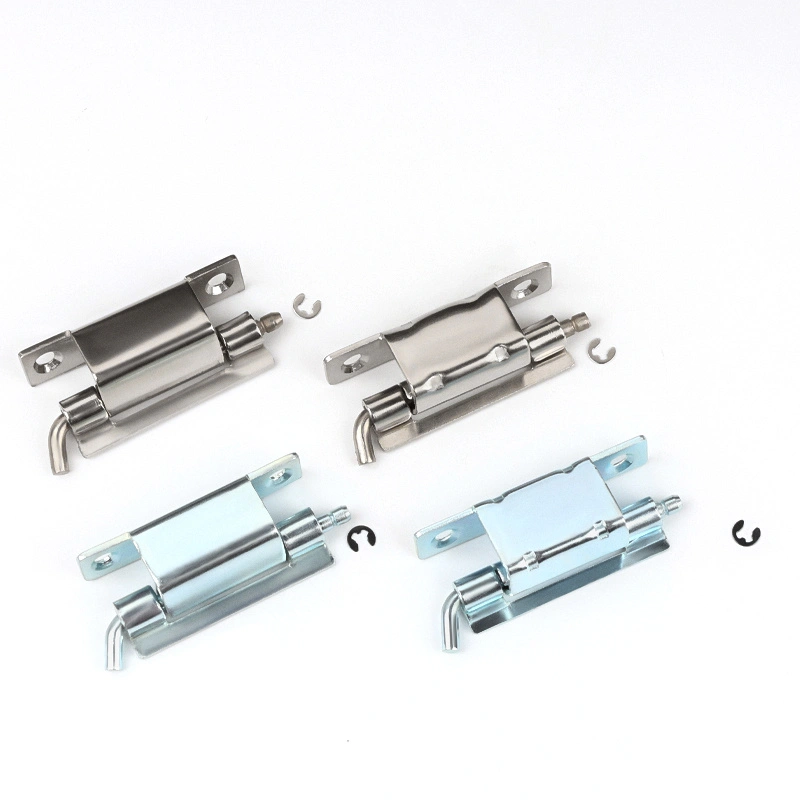

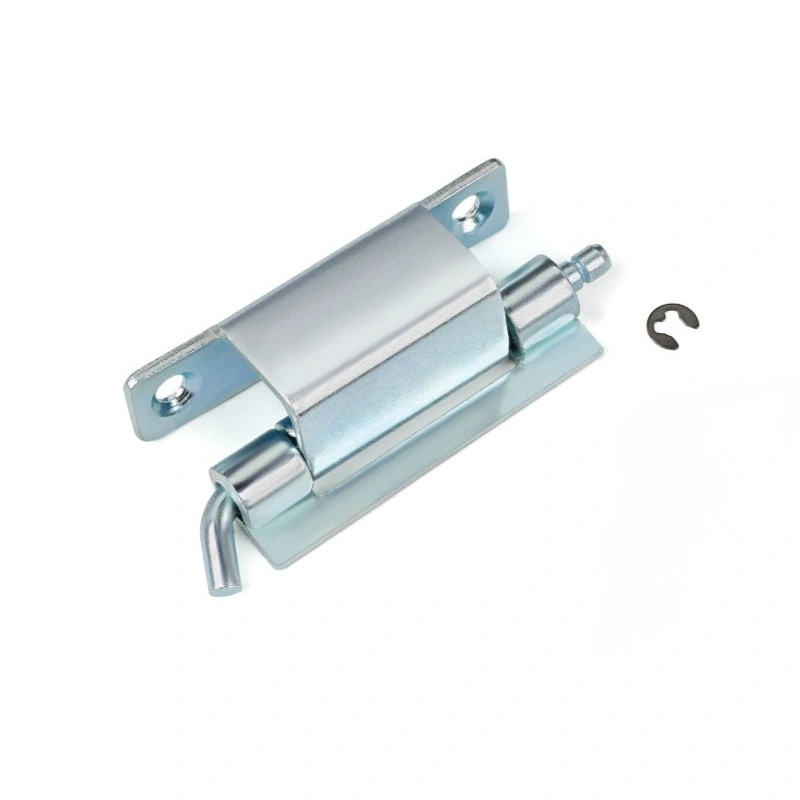

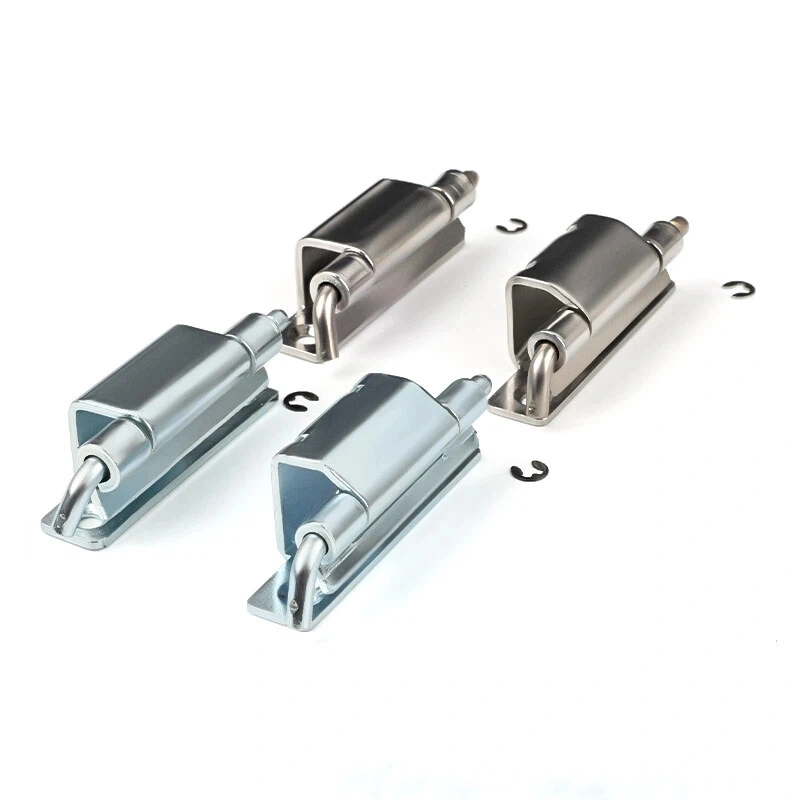

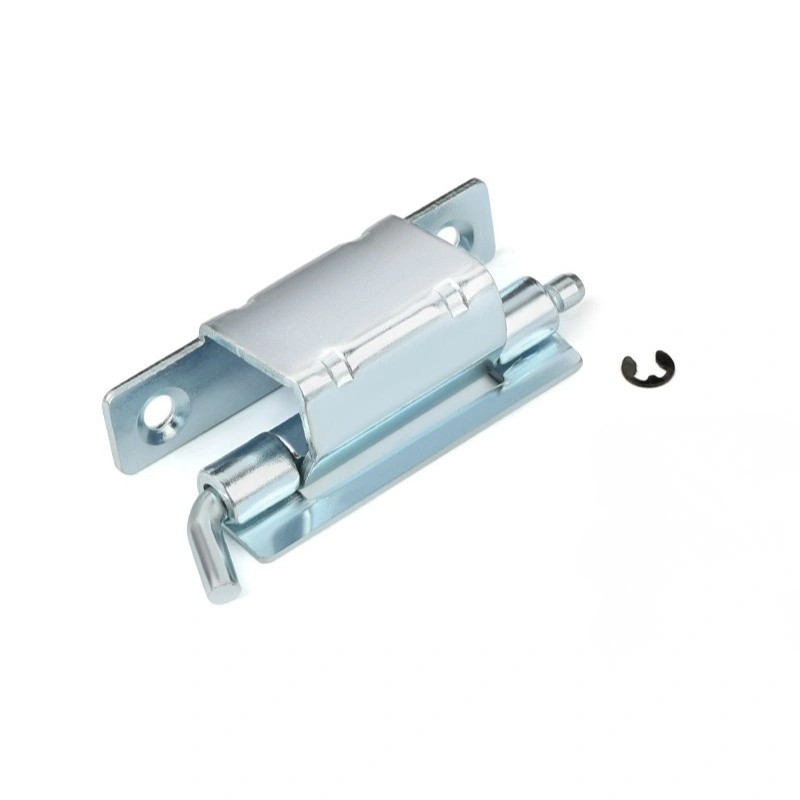

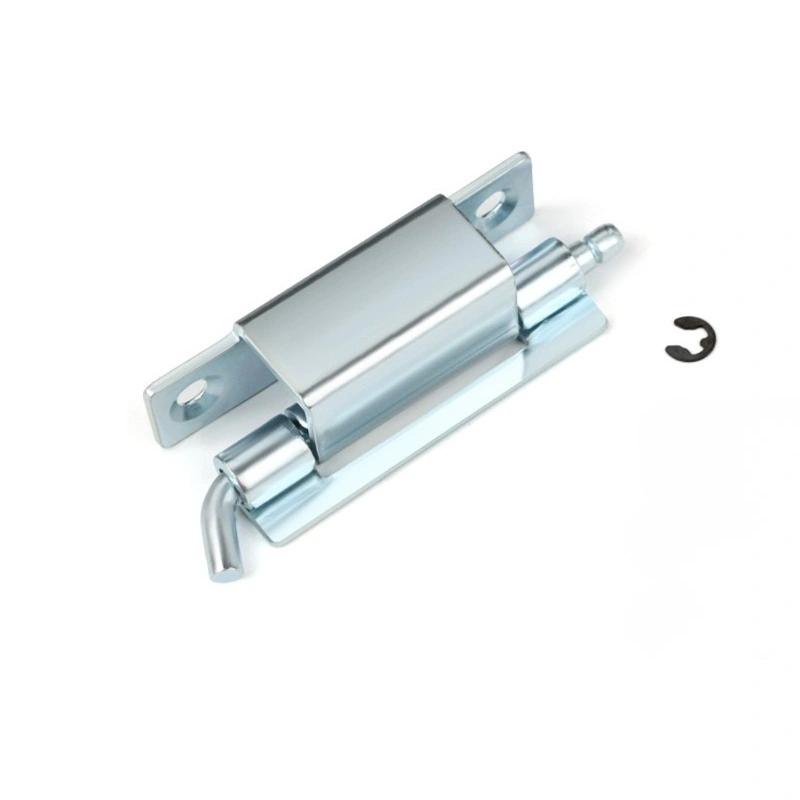

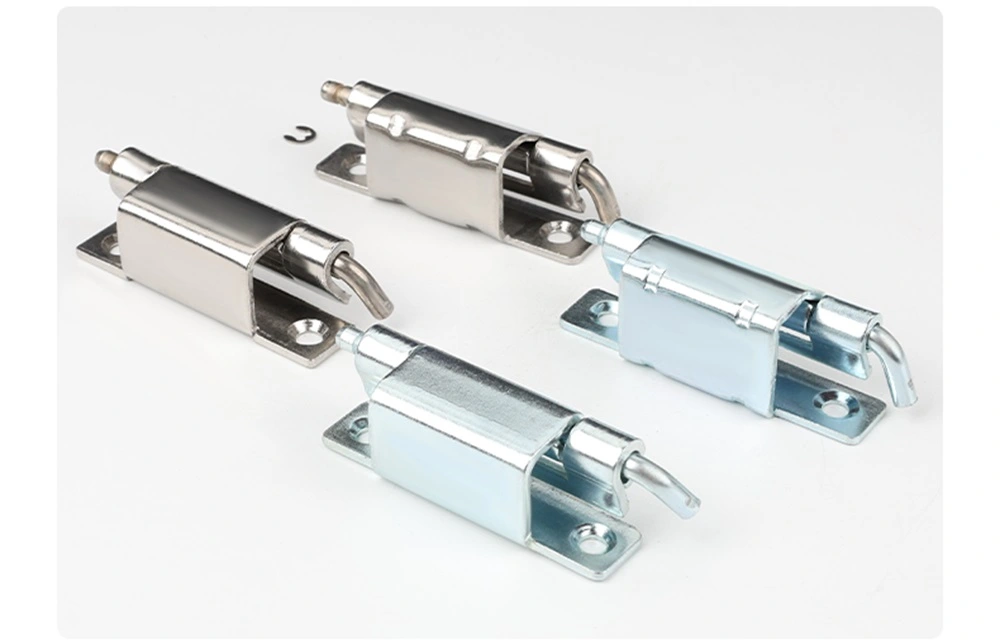

Zawias do szafki zginany pod kątem 90 stopni jest dostępny w wersji z ocynkowanej stali węglowej i stali nierdzewnej 304. Wersja ze stali węglowej jest pokryta powłoką cynkową, która zapewnia odpowiednią ochronę antykorozyjną obudów wewnętrznych w środowiskach suchych lub o kontrolowanym klimacie. Jest to standardowy wybór w przypadku większości szaf elektrycznych i skrzynek rozdzielczych, gdzie instalacja odbywa się w pomieszczeniu i wilgotność nie ma znaczenia.

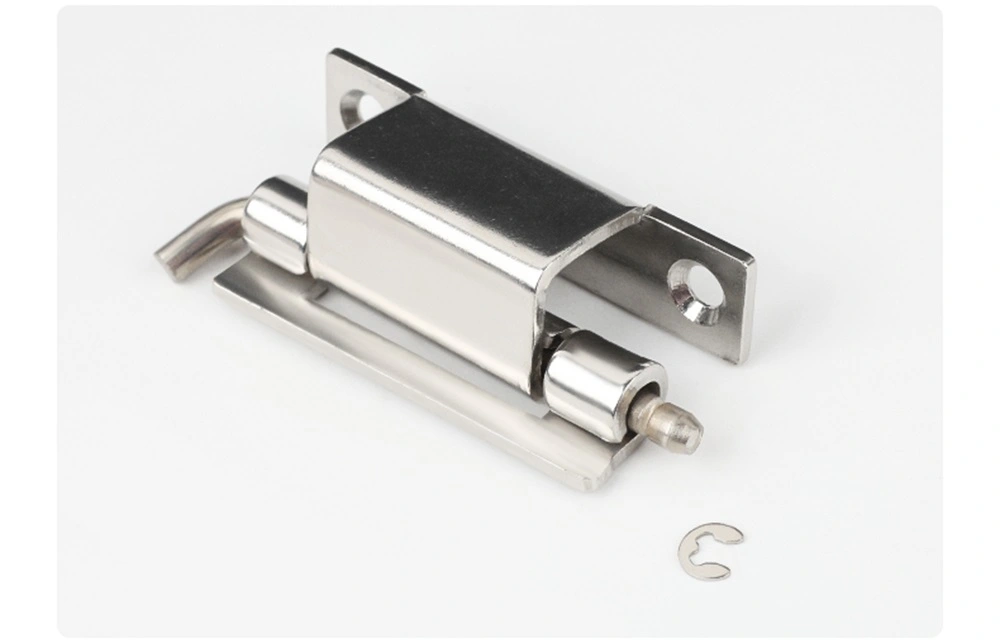

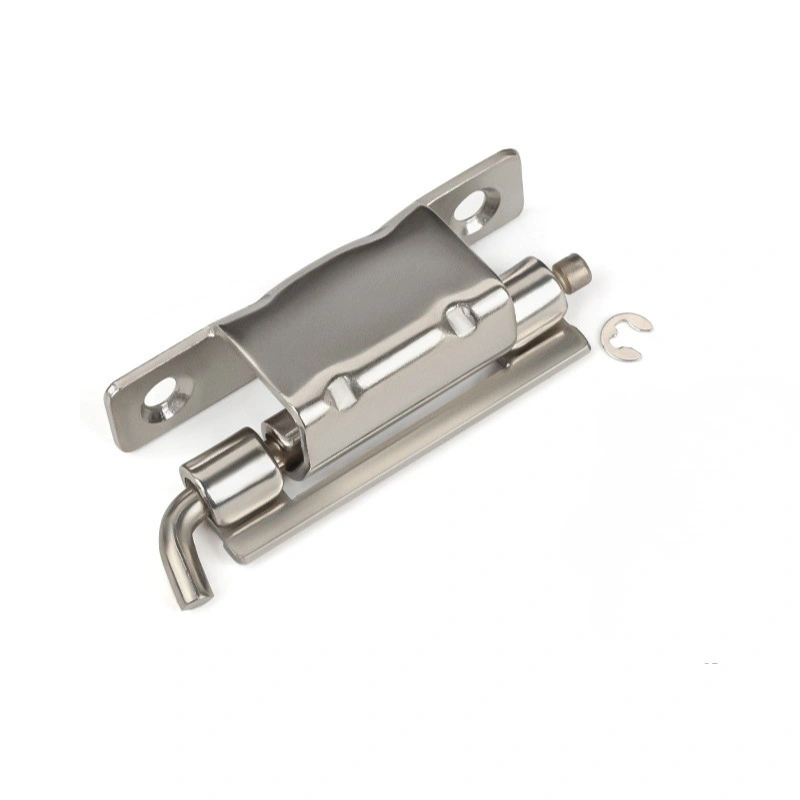

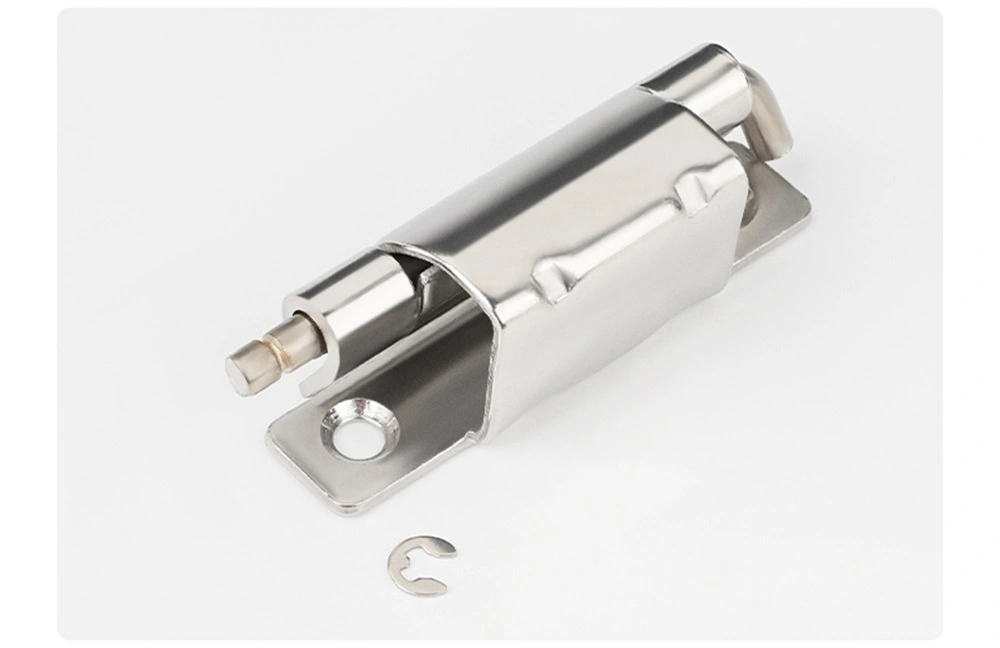

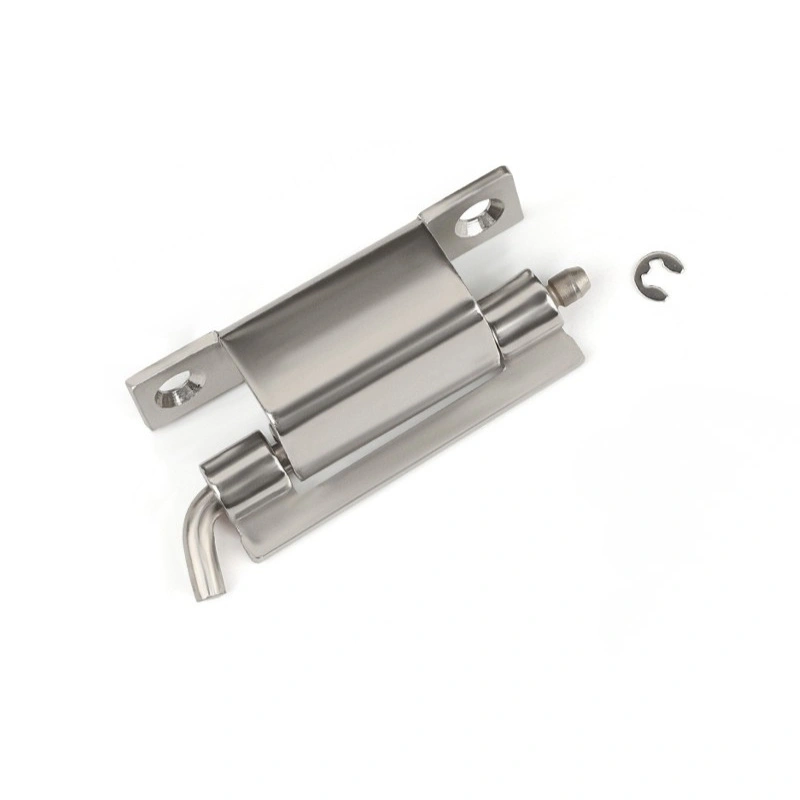

Zawias do szafki ze stali nierdzewnej 304 wyginany pod kątem 90 stopni jest lepszą opcją, gdy obudowa jest narażona na wilgoć, warunki zewnętrzne lub środowiska o podwyższonej wilgotności. Stal nierdzewna jest również często wybierana, gdy brane jest pod uwagę wykończenie zewnętrzne szafy, ponieważ w trudnych warunkach zachowuje swój wygląd lepiej w miarę upływu czasu niż ocynkowana stal węglowa. Obydwa materiały są dostępne we wszystkich trzech modelach CL275.

Często zadawane pytania

P1: Jakie są trzy modele z serii CL275 i czym się różnią?

Seria CL275 obejmuje modele CL275-1, CL275-2 i CL275-3. CL275-1 otwiera się pod kątem 120° i jest największym modelem o całkowitej długości 70 mm. Obydwa modele CL275-2 i CL275-3 otwierają się pod kątem 90° i mają te same wymiary poziome, ale różnią się profilem bocznym i konfiguracją otworów montażowych. Wszystkie trzy to zawiasy spawane z lufą Φ5 mm.

P2: Jaki jest kąt otwarcia każdego modelu?

CL275-1 otwiera się do 120°. Obydwa modele CL275-2 i CL275-3 otwierają się pod kątem 90°. Kąt otwarcia jest ustalany poprzez geometrię zagięcia skrzydełek zawiasu i nie można go regulować po montażu.

P3: Jak montowany jest zawias CL275?

Wszystkie trzy modele CL275 są instalowane poprzez spawanie. Wygięte skrzydło jest przyspawane do ramy szafy lub panelu drzwi podczas produkcji. W tej serii nie ma opcji montażu śrubowego.

P4: W jaki sposób mocowany jest sworzeń zawiasu i czy można zdjąć drzwi?

Wszystkie modele CL275 wykorzystują otwarty pierścień ustalający Φ4, aby utrzymać sworzeń na miejscu. Aby zdjąć drzwi, należy odłączyć pierścień ustalający i wyciągnąć zawleczkę — nie są potrzebne żadne narzędzia. Spawana podstawa pozostaje przymocowana do ramy, dzięki czemu drzwi można zdjąć i ponownie zamontować bez wpływu na mocowanie zawiasów.

P5: Jakie materiały są dostępne?

Zawias do szafki łukowej CL275 jest wykonany z ocynkowanej stali węglowej i stali nierdzewnej 304. Stal węglowa nadaje się do suchych obudów wewnętrznych; stal nierdzewna jest lepszym wyborem w przypadku instalacji zewnętrznych lub środowisk regularnie narażonych na wilgoć.

P6: Jaka jest różnica między CL275-2 i CL275-3?

Obydwa modele mają te same wymiary poziome i kąt otwarcia 90°, różnią się natomiast profilami bocznymi. Model CL275-3 charakteryzuje się głębokością osadzenia w ościeżnicy wynoszącą 19,3 mm i wysokością boczną wynoszącą 20,2 mm, natomiast model CL275-2 charakteryzuje się różnymi prześwitami bocznymi dostosowanymi do innej geometrii szyny ościeżnicy. Wybierz na podstawie konkretnych wymiarów ościeżnicy drzwi i panelu.
