Zawias obrotowy parlamentu spawany

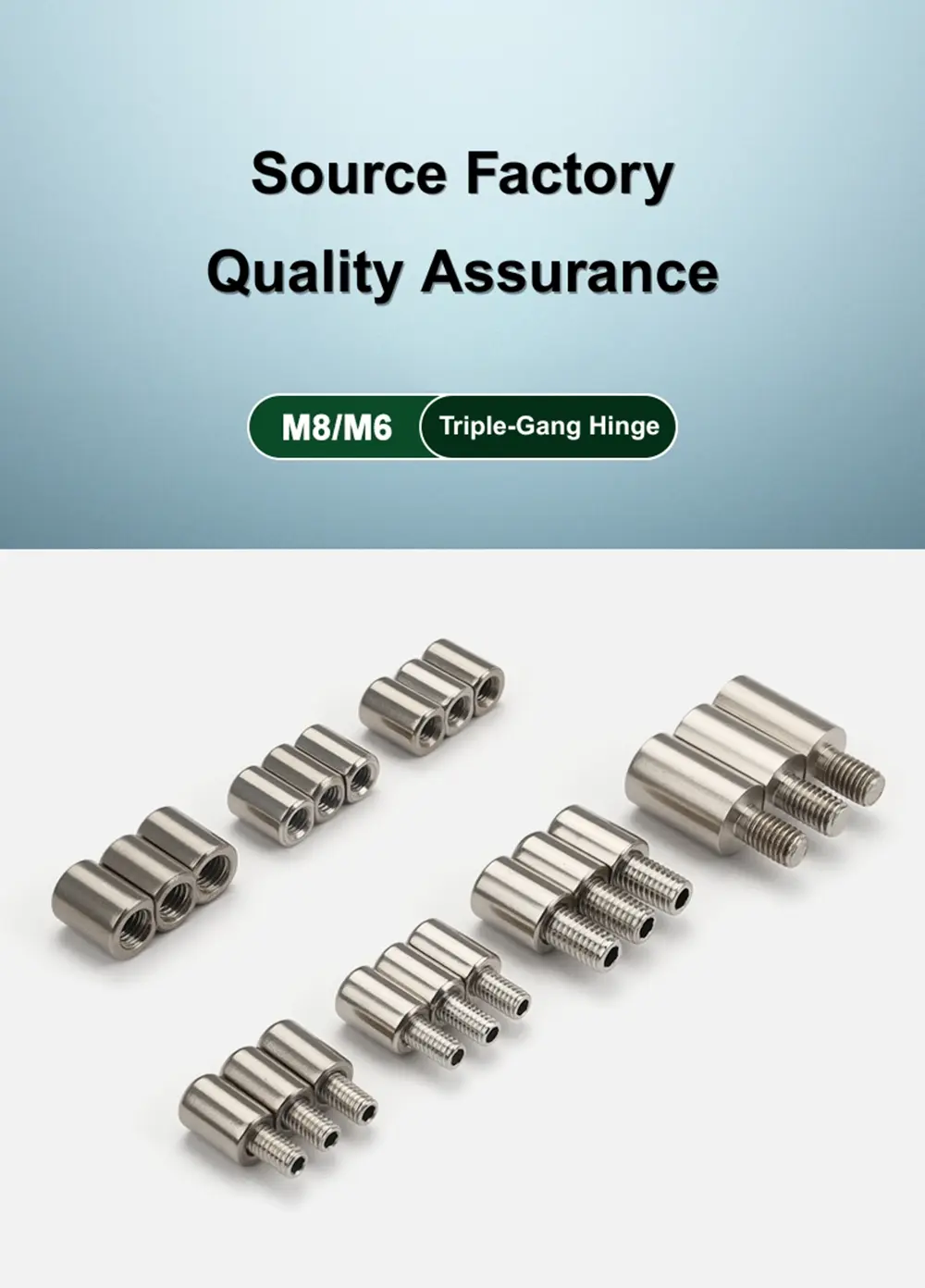

W przypadku zawiasów do drzwi panelowych pochodzących z hurtowni Yitai Lock, zawias obrotowy Weld-On Parliament jest dostępny w jedenastu wariantach obejmujących typy gwintów wewnętrznych i zewnętrznych, rozmiary M6 i M8, konfiguracje zintegrowanych i odłączanych sworzni oraz stal nierdzewną 201 i 304. Typ zintegrowany ma stały sworzeń odpowiedni do instalacji stałych; typ odłączany jest wyposażony w boczny kołek wyjściowy, który można wyciągnąć w celu zdjęcia drzwi bez użycia narzędzi, co jest częstszym wyborem w przypadku obudów, które wymagają okresowego demontażu drzwi podczas konserwacji lub instalacji.

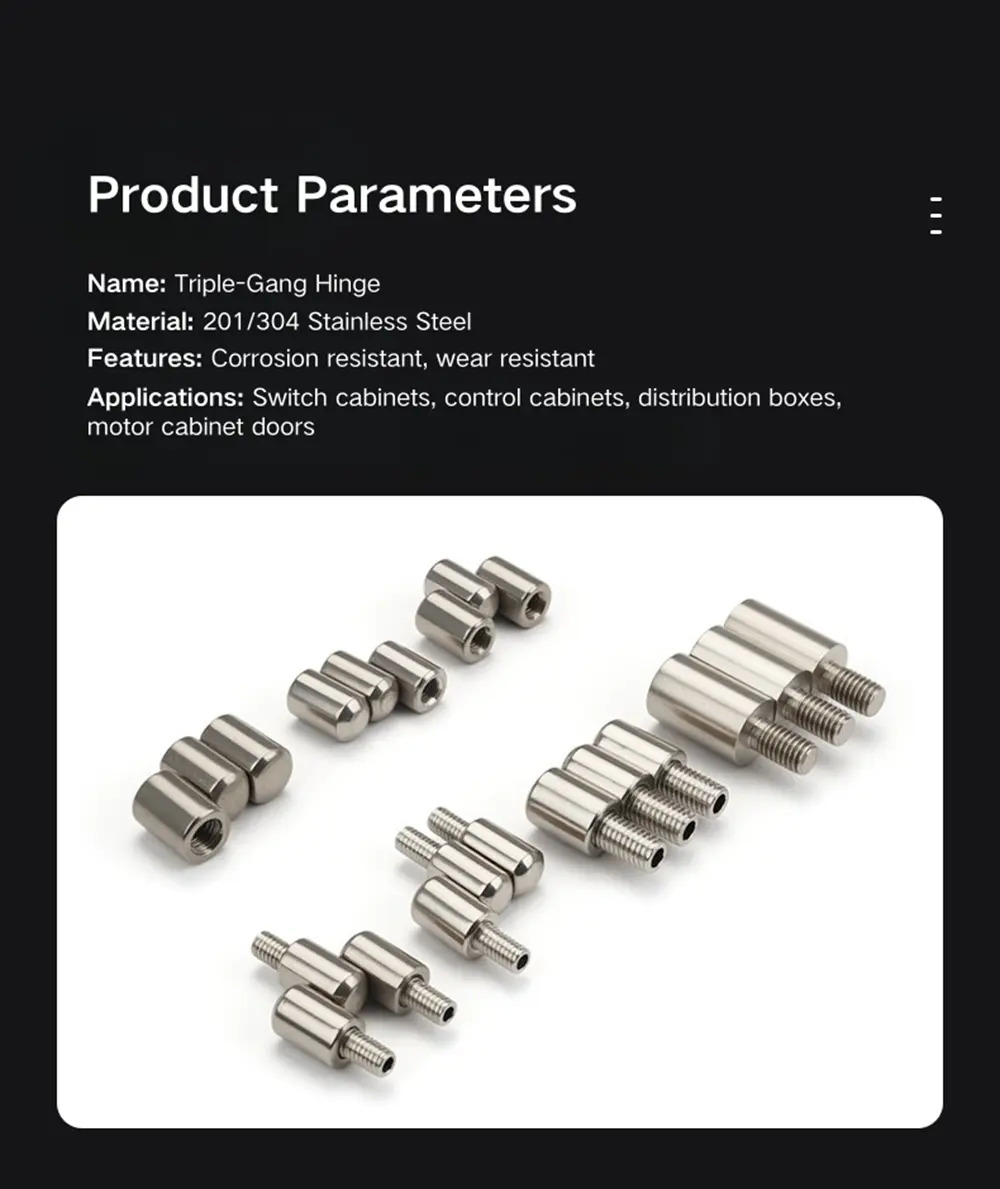

Model produktu	Zawias powierzchniowy M8/10/12/14/16
Tworzywo	Żelazo/stal nierdzewna 201/stal nierdzewna 304
może wybrać kolor	Stal nierdzewna/Czarny
Stosowanie	Nadaje się do różnych typów szaf rozdzielczych, skrzynek kontrolnych itp

Opcje modelu i typy gwintów

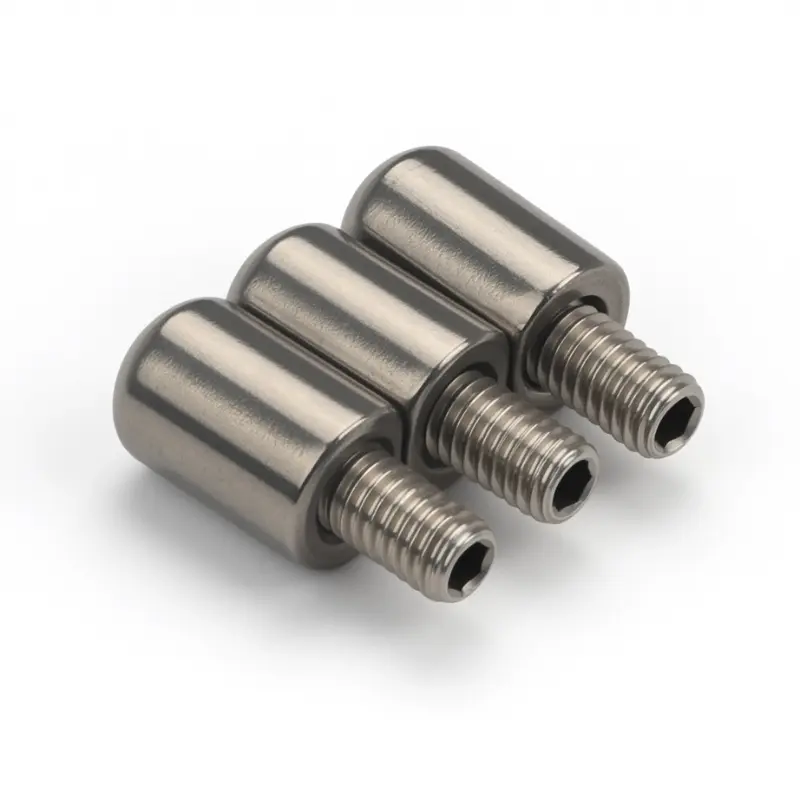

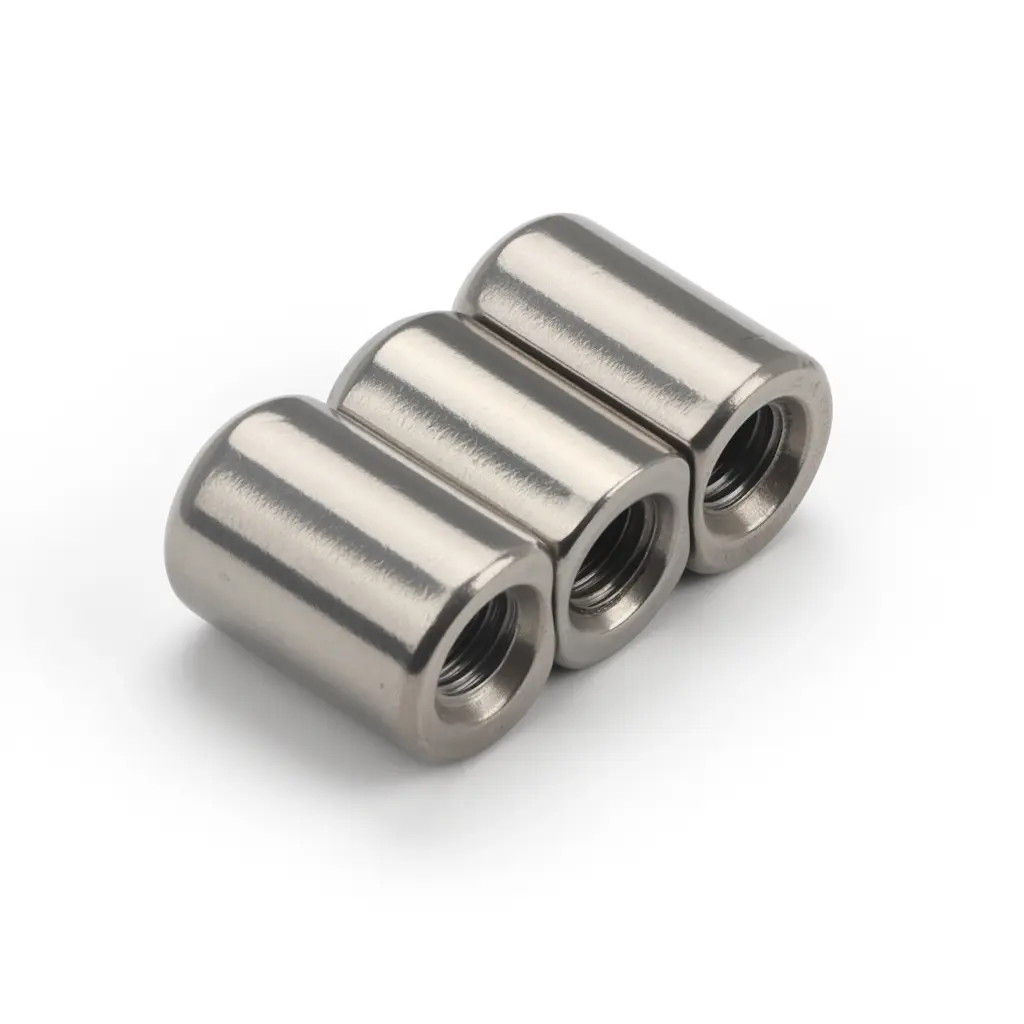

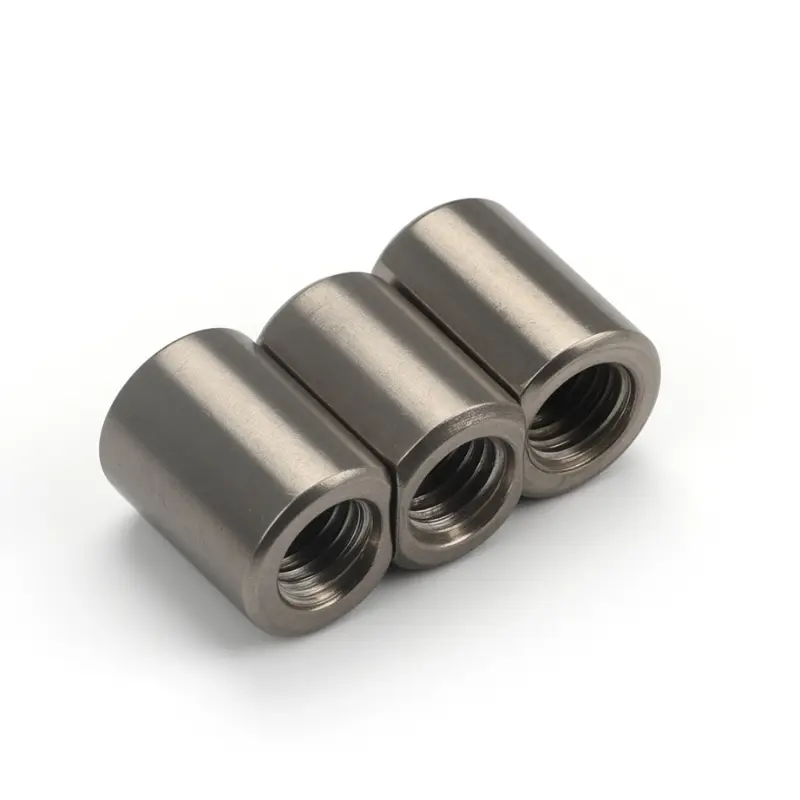

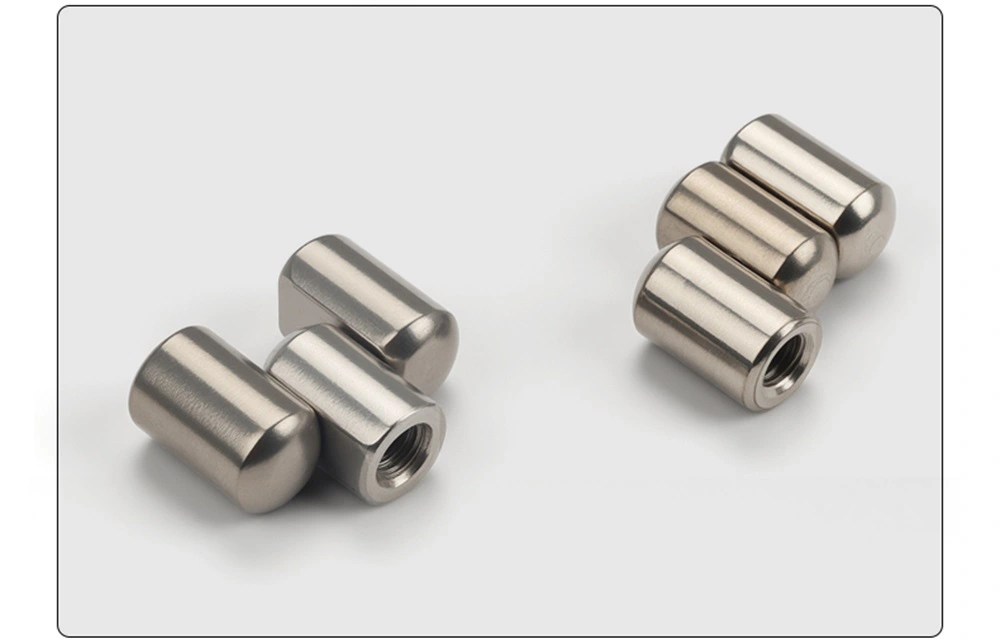

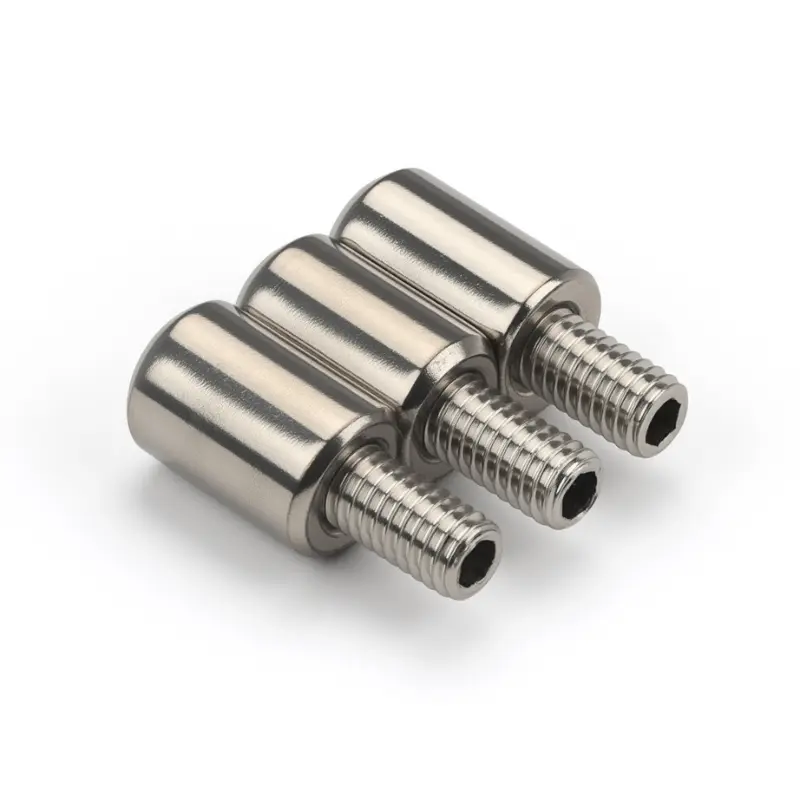

Zawias obrotowy parlamentu do spawania jest oferowany w wersjach z gwintem wewnętrznym i zewnętrznym, zarówno w rozmiarach M6, jak i M8. Wersja z gwintem zewnętrznym ma wystający gwintowany kołek na końcu montażowym, który wkręca się bezpośrednio w gwintowany otwór w panelu drzwi lub ościeżnicy. Typ z gwintem wewnętrznym ma gwintowane gniazdo na końcu montażowym, w którym można wkręcić śrubę od strony panelu. Obydwa łączą się z powierzchnią montażową za pomocą gwintu, a następnie są mocowane za pomocą spawania, co zapewnia trwałą i stabilną instalację.

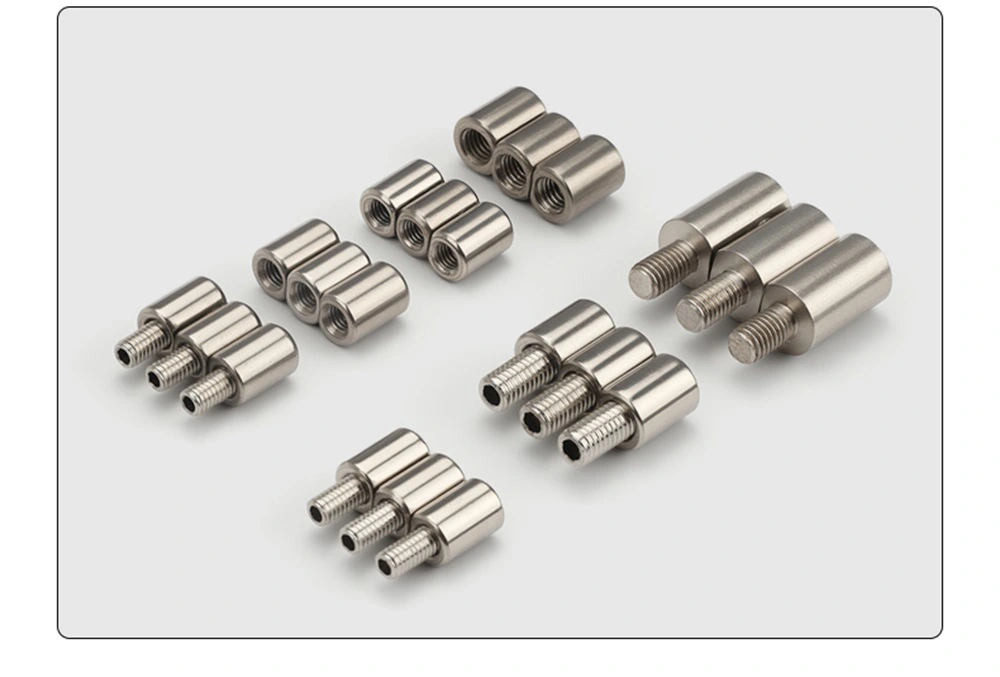

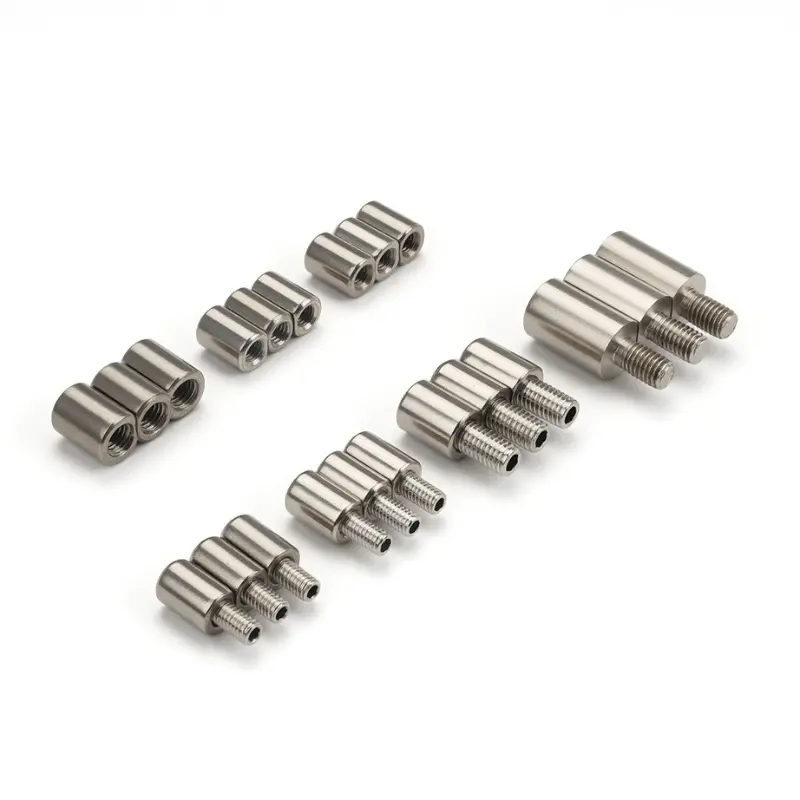

W gamie zawiasów modele ze zintegrowanym gwintem zewnętrznym M6 i typem ze zintegrowanym gwintem wewnętrznym M6 to warianty z trzpieniem stałym – sworzeń jest częścią korpusu zawiasu i nie można go usunąć. Wszystkie pozostałe warianty są odłączalne, z bocznym otworem w lufie, który umożliwia wysunięcie sworznia, gdy trzeba zdjąć drzwi. Wariant z gwintem zewnętrznym M8×16 to najdłuższa opcja kołka w ofercie, dostosowana do paneli o większej głębokości montażowej.

Struktura i wymiary

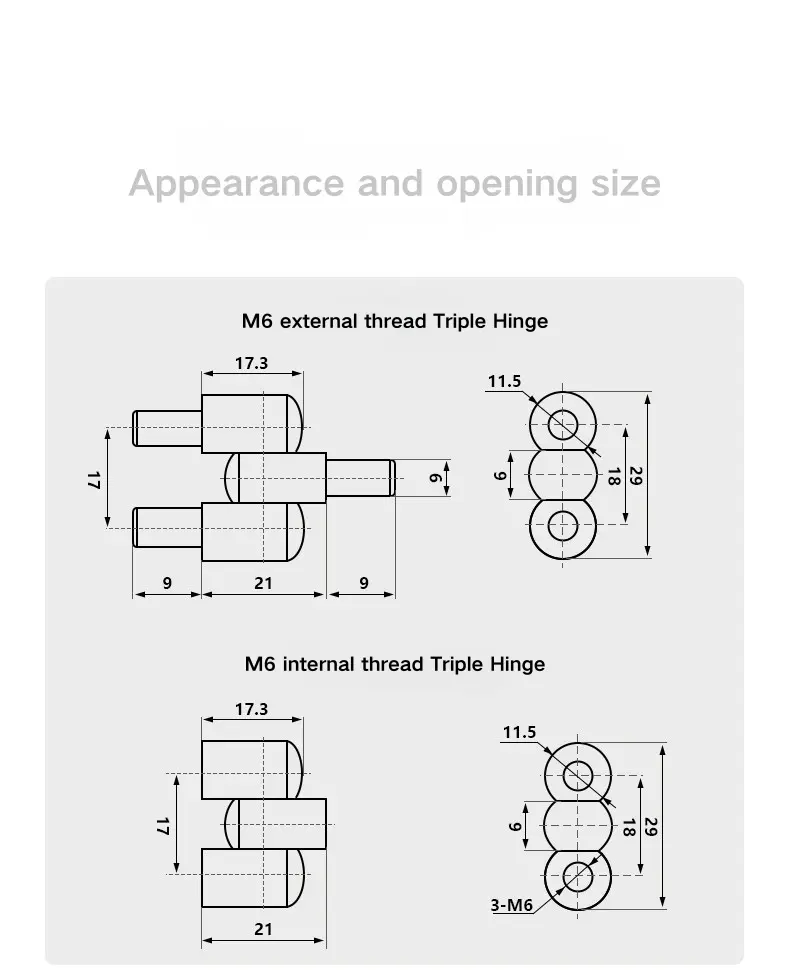

Zawias obrotowy parlamentu M6 ma całkowitą długość 17,3 mm i rozstaw lufy środkowej wynoszący 21 mm. Wersja z gwintem zewnętrznym posiada 9 mm przedłużki na każdym końcu, co daje całkowity rozstaw 39 mm. Potrójny stos luf ma całkowitą wysokość 29 mm w trzech sekcjach po 9 mm, 18 mm i górnej zwrotnicy, przy szerokości lufy 11,5 mm i średnicy sworznia 6 mm.

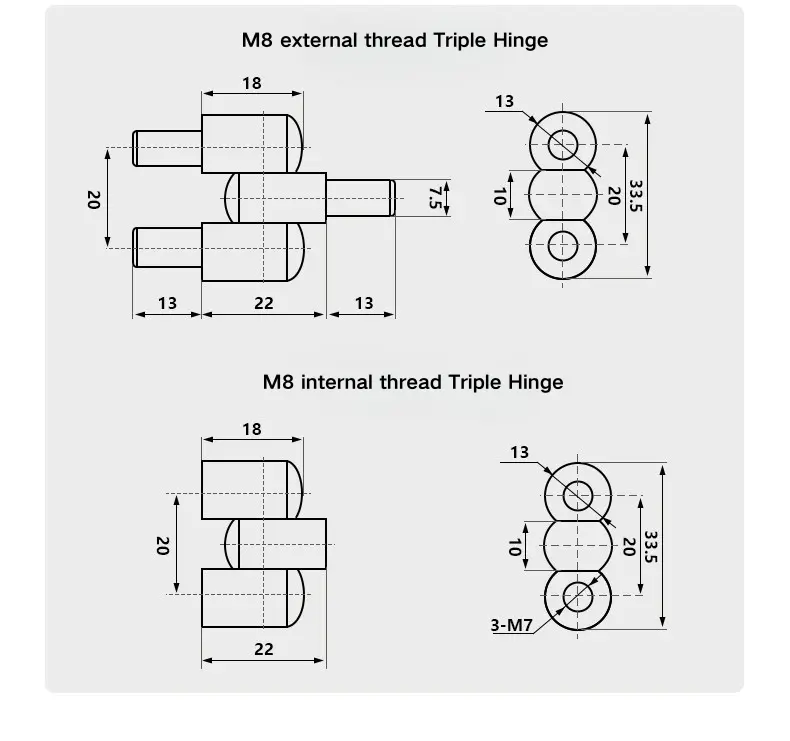

Zawias obrotowy M8 jest proporcjonalnie większy, ma długość korpusu 18 mm i rozpiętość środkową 22 mm. Wersja z gwintem zewnętrznym dodaje 13 mm przedłużki z każdej strony, co daje całkowity rozstaw 48 mm. Potrójny stos luf ma całkowitą wysokość 33,5 mm i dzieli się na trzy sekcje – 10 mm, 20 mm i górną zwrotnicę – przy szerokości lufy 13 mm i średnicy sworznia 7,5 mm. Wariant M8 z gwintem wewnętrznym wykorzystuje gniazda gwintowane 3×M7.

Instalacja i konfiguracja pinów

Spawany zawias obrotowy parlamentu instaluje się, wkręcając kołek lub końcówkę kielichową w panel drzwi lub punkt mocowania ościeżnicy, a następnie spawając, aby trwale ustalić położenie. To połączenie gwintu i spawania zapewnia bezpieczne mocowanie, które wytrzymuje zarówno obciążenie obrotowe powstające podczas ruchu drzwi, jak i wszelkie siły boczne działające na zawias podczas użytkowania.

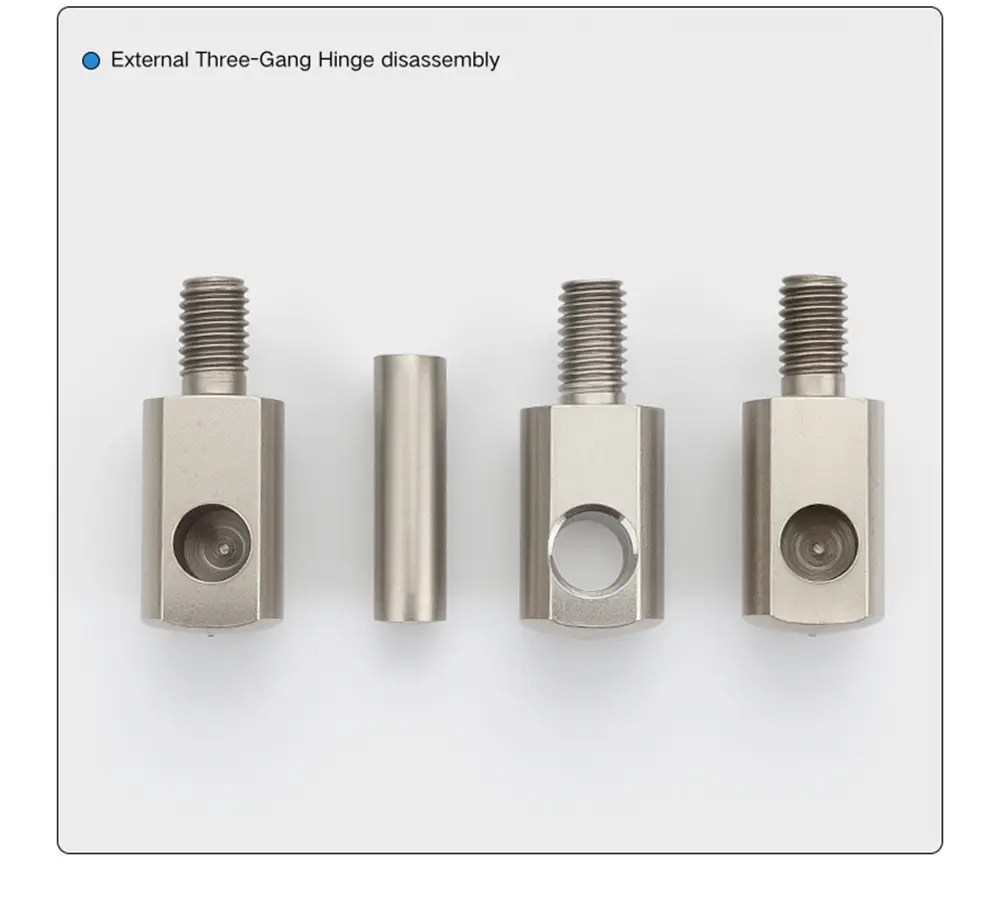

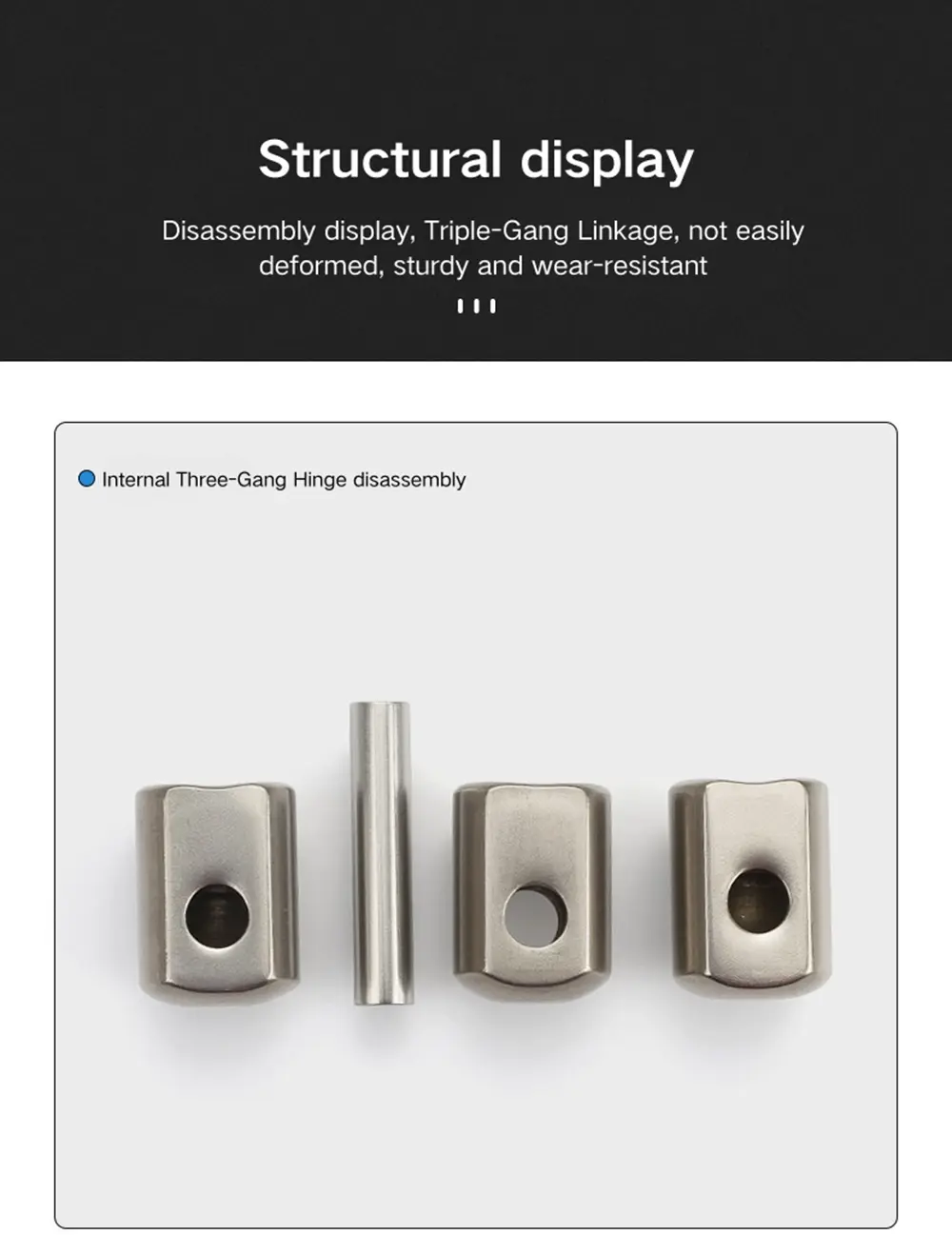

W przypadku odłączanych wersji tego urządzenia, sworzeń wychodzi przez boczny otwór w korpusie lufy i można go wyciągnąć, aby odłączyć drzwi od ramy bez zakłócania przyspawanego mocowania. Wersje zintegrowane nie mają otworu bocznego; sworzeń jest zamocowany wewnątrz lufy, a zawias nie jest przeznaczony do demontażu drzwi. Wybór pomiędzy zintegrowaną a odłączaną sprowadza się do tego, czy demontaż drzwi jest wymagany w okresie użytkowania obudowy.

Materiał i wykończenie powierzchni

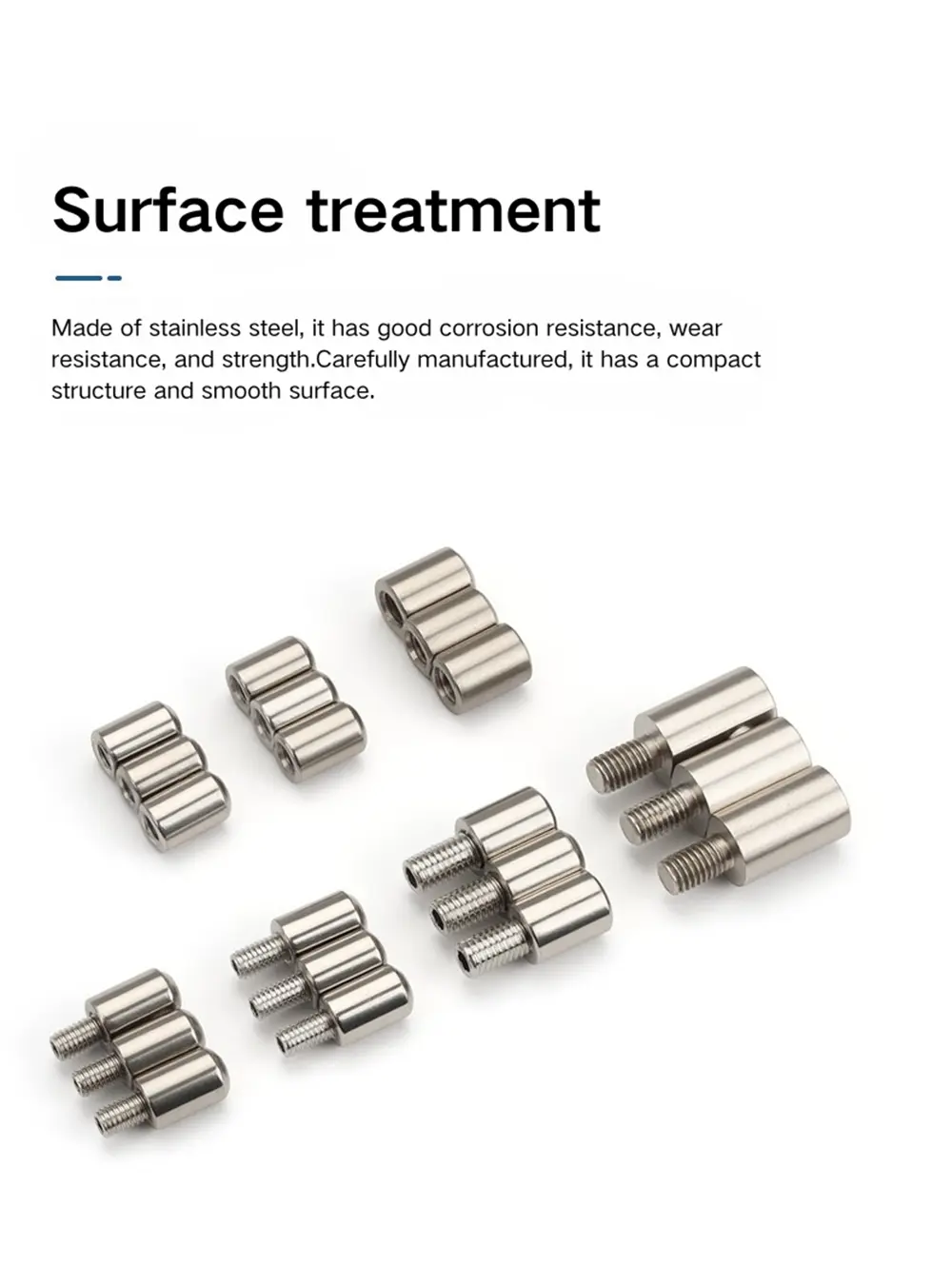

Moduł ten jest dostępny w wykonaniu ze stali nierdzewnej 201 i 304, oba wykończone polerowaniem wibracyjnym. Proces polerowania wibracyjnego usuwa zadziory i ostre krawędzie oraz zapewnia spójną, matową powierzchnię o niskim połysku – nie jest to wykończenie szczotkowane ani lustrzane. Obydwa gatunki po polerowaniu wyglądają tak samo; różnica polega na odporności na korozję.

Stal nierdzewna 201 zapewnia przyzwoitą odporność na korozję w zastosowaniach w wewnętrznych szafach zasilających i panelach dystrybucyjnych w umiarkowanych środowiskach i jest bardziej opłacalną opcją w całej gamie. Zawias obrotowy parlamentu ze stali nierdzewnej 304 jest lepszym wyborem do obudów zewnętrznych, wilgotnych środowisk lub instalacji, w których długoterminowa odporność na korozję jest bezwzględnym wymaganiem. Obydwa są dostępne w większości kombinacji rozmiarów gwintów i konfiguracji sworzni w tym asortymencie.

Często zadawane pytania

P1: Jakie warianty są dostępne w tym zakresie zawiasów?

Oferta obejmuje jedenaście wariantów: gwinty wewnętrzne i zewnętrzne w rozmiarach M6 i M8, ze stali nierdzewnej 201 i 304, w konfiguracjach zintegrowanych i odłączanych sworzni. Gwint zewnętrzny M8×16 jest również dostępny jako opcja z przedłużonym kołkiem do głębszego montażu panelowego.

P2: Jaka jest różnica między typami zintegrowanymi i odłączanymi?

Typ zintegrowany posiada stały trzpień – nie można go wyjąć, a zawias nie jest przeznaczony do demontażu drzwi. Typ odłączany ma boczny otwór wylotowy przez lufę; sworzeń wysuwa się, umożliwiając zdjęcie drzwi z ramy bez użycia narzędzi i zakłócania przyspawanego mocowania.

P3: Jaka jest różnica między gwintem wewnętrznym i zewnętrznym?

Wersja z gwintem zewnętrznym posiada wystający kołek, który wkręca się w gwintowany otwór w panelu lub ramie. Wersja z gwintem wewnętrznym posiada gwintowane gniazdo, w którym można wkręcić śrubę od strony panelu. Obydwa są następnie przyspawane po gwintowaniu w celu trwałej instalacji.

P4: Jak jest zainstalowany ten zawias?

Montaż polega na wkręceniu kołka lub końcówki wtykowej w panel drzwi lub punkt mocowania ościeżnicy, a następnie przyspawaniu w celu trwałego zamocowania zawiasu. Połączenie gwintu i spawania zapewnia stabilność zawiasu zarówno pod obciążeniem obrotowym drzwi, jak i siłami bocznymi.

P5: Jakie są kluczowe wymiary wersji M6 i M8?

Korpus zawiasu obrotowego M6 do spawania parlamentarnego ma długość 17,3 mm, rozpiętość środkową wynoszącą 21 mm i średnicę sworznia 6 mm. Potrójny stos luf ma 29 mm wysokości i 11,5 mm szerokości. Wersja M8 ma korpus o średnicy 18 mm, rozpiętość środkową 22 mm, średnicę sworznia 7,5 mm i wysokość stosu lufy 33,5 mm przy szerokości 13 mm.

P6: Co to jest polerowanie wibracyjne?

Polerowanie wibracyjne to proces bębnowania, który usuwa zadziory i ostre krawędzie z powierzchni części, tworząc spójne, matowe wykończenie o niskim połysku. Nie jest to wykończenie szczotkowane ani lustrzane. Obie wersje tego zawiasu ze stali nierdzewnej 201 i 304 przechodzą ten sam proces polerowania wibracyjnego.

P7: Który gatunek stali nierdzewnej powinienem wybrać?

Stal nierdzewna 201 nadaje się do standardowych zastosowań w szafach zasilających i panelach rozdzielczych w pomieszczeniach, w których narażenie na korozję jest umiarkowane. Stal nierdzewna 304 to lepszy wybór do obudów zewnętrznych, środowisk o dużej wilgotności lub instalacji, w których długoterminowa odporność na korozję jest trudnym wymogiem.
