Zawias potrójnie wygięty do szaf przemysłowych

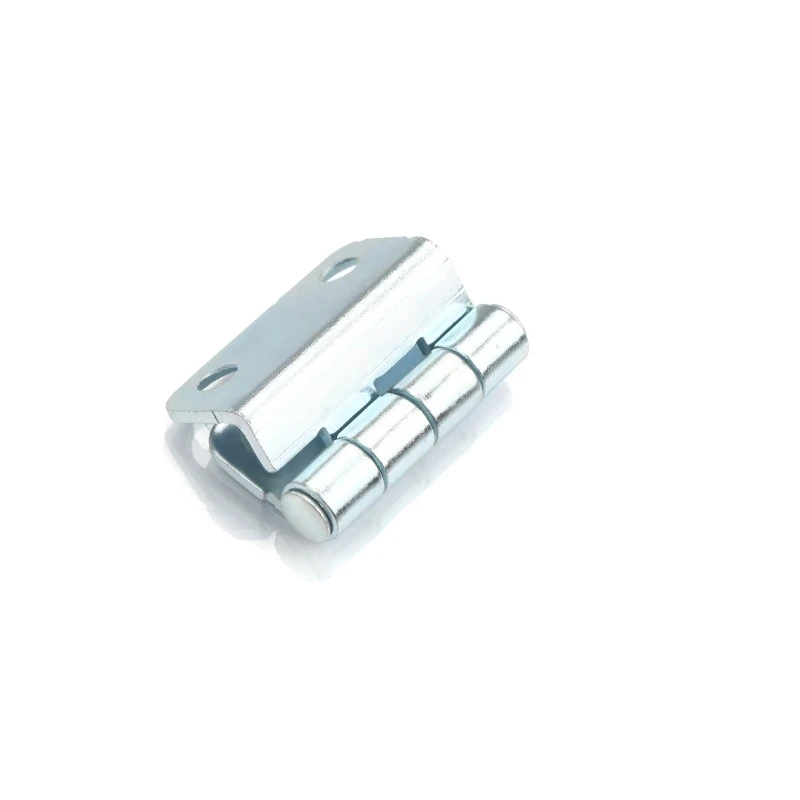

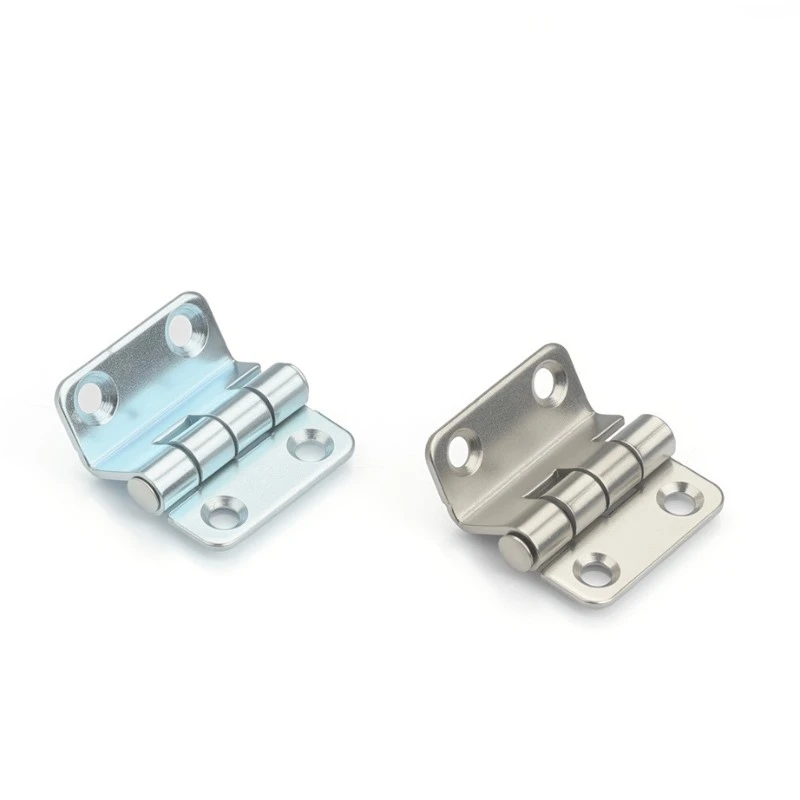

Osoby hurtowo zaopatrujące się w zawiasy do szaf przemysłowych od Yitai Lock przekonają się, że zawias potrójnie wygięty do szaf przemysłowych CL252 ma tylko jeden rozmiar i ma wymiary 38 × 37 mm – jest wystarczająco kompaktowy, aby pomieścić mniejsze drzwi obudowy, w których pełnowymiarowy zawias wyglądałby nie na miejscu. Kształt potrójnego zagięcia nadaje każdemu skrzydłu profil schodkowy, dzięki czemu zawias przechodzi przez krawędź drzwi i krawędź ościeżnicy bez zatykania się podczas otwierania drzwi. Lufa o średnicy 5 mm przechodzi przez wszystkie trzy przeguby i utrzymuje trzpień stabilny podczas regularnych cykli pracy drzwi.

Struktura i wymiary

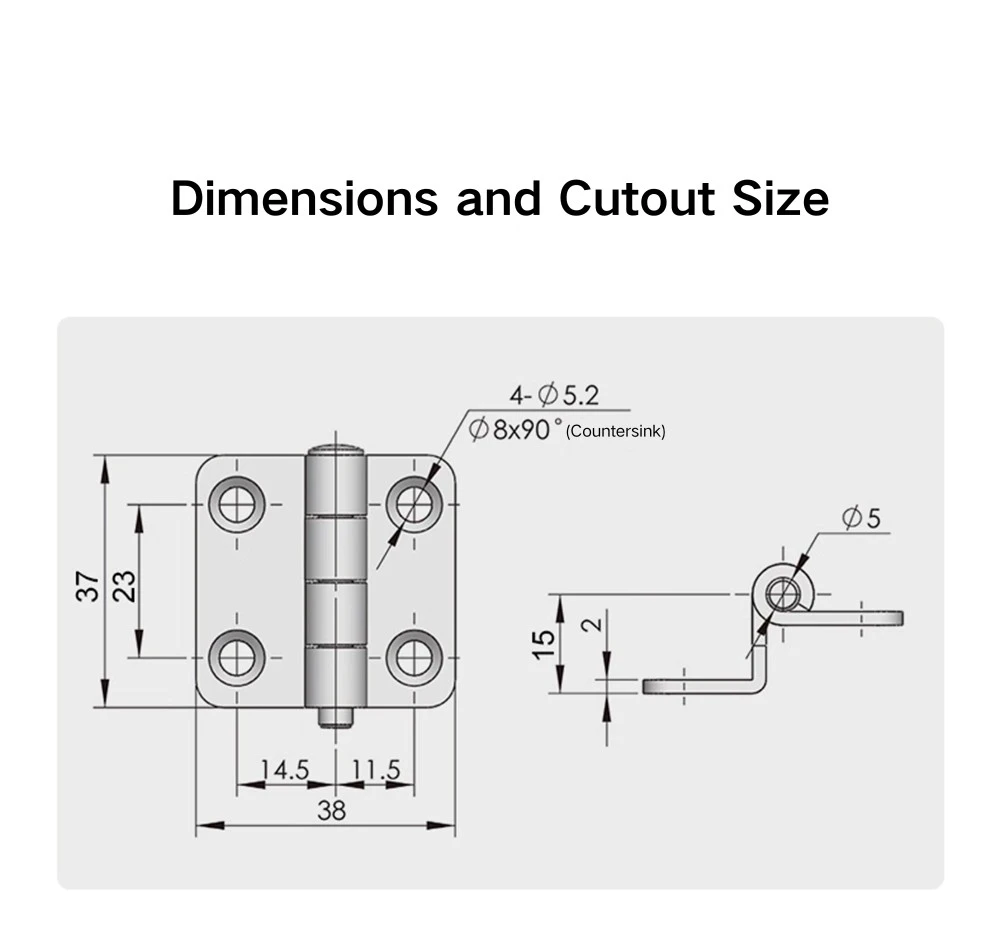

Zawias potrójnie wygięty do szaf przemysłowych ma szerokość 38 mm i wysokość całkowitą 37 mm, a rozstaw przegubów pośrodku wynosi 23 mm. Obydwa skrzydła są asymetryczne – szersze skrzydło ma 14,5 mm, a węższe 11,5 mm – co oznacza, że ​​zawiasu nie można odwrócić pomiędzy drzwiami a ościeżnicą bez zmiany stron. Średnica beczki wynosi Φ5 mm, a profil boczny ma wysokość całkowitą 15 mm z uskokiem 2 mm na zagięciu, co nadaje skrzydłu przesunięty kształt.

Każde skrzydło zawiasu trójgiętego do szaf przemysłowych posiada dwa otwory montażowe: średnica Φ5,2 mm z pogłębieniem Φ8×90°, łącznie na cztery punkty mocowania. Dzięki profilowi ​​z łbem stożkowym wkręty z łbem płaskim przylegają do powierzchni skrzydła, dzięki czemu po montażu żadne okucie nie wystawa dumnie z czoła zawiasu. Długość wkrętów należy dobrać w zależności od grubości wypełnienia drzwi i ościeżnicy w miejscu montażu.

Obróbka powierzchni i materiał

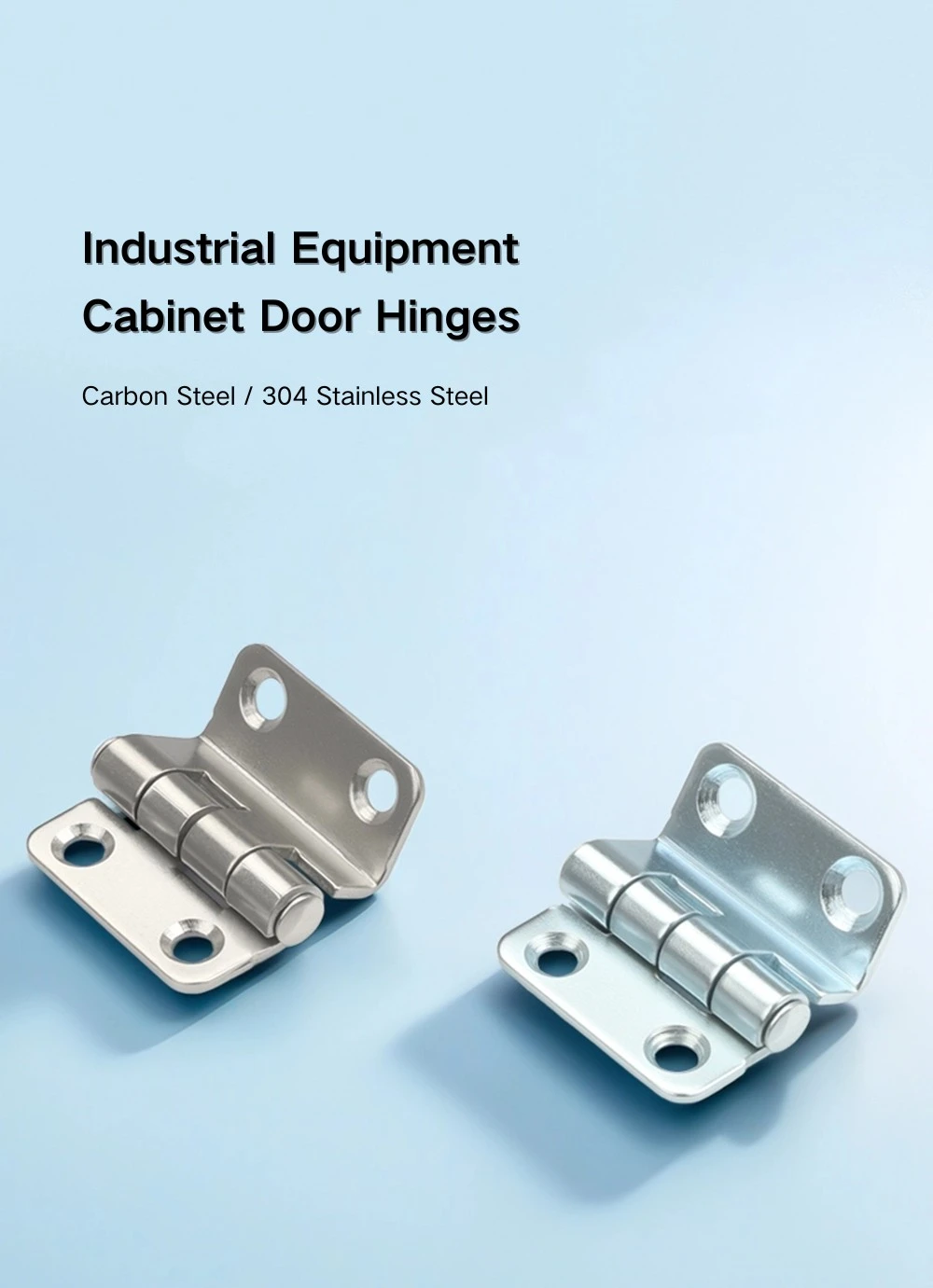

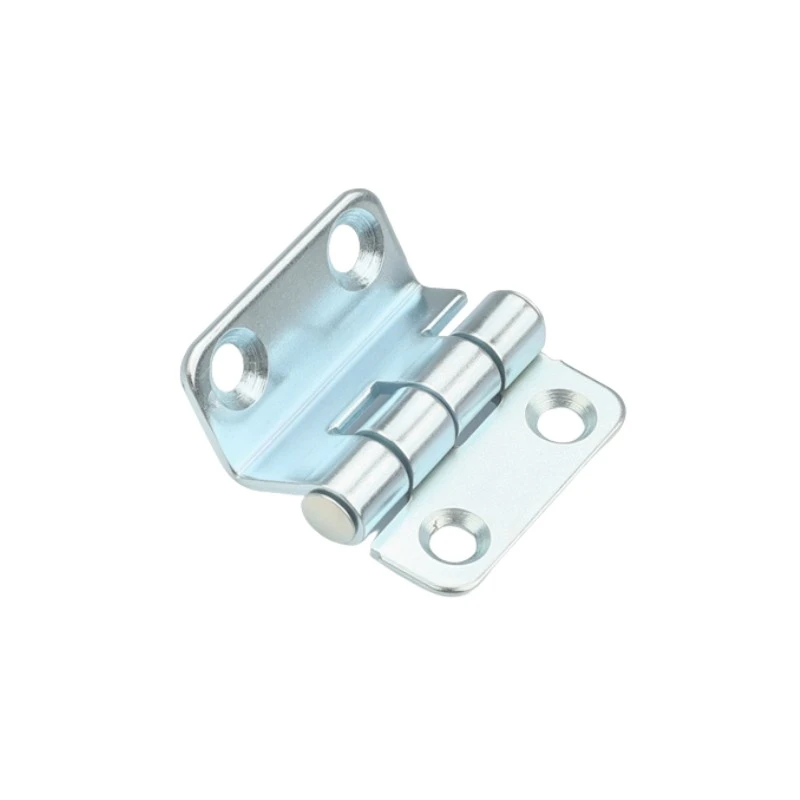

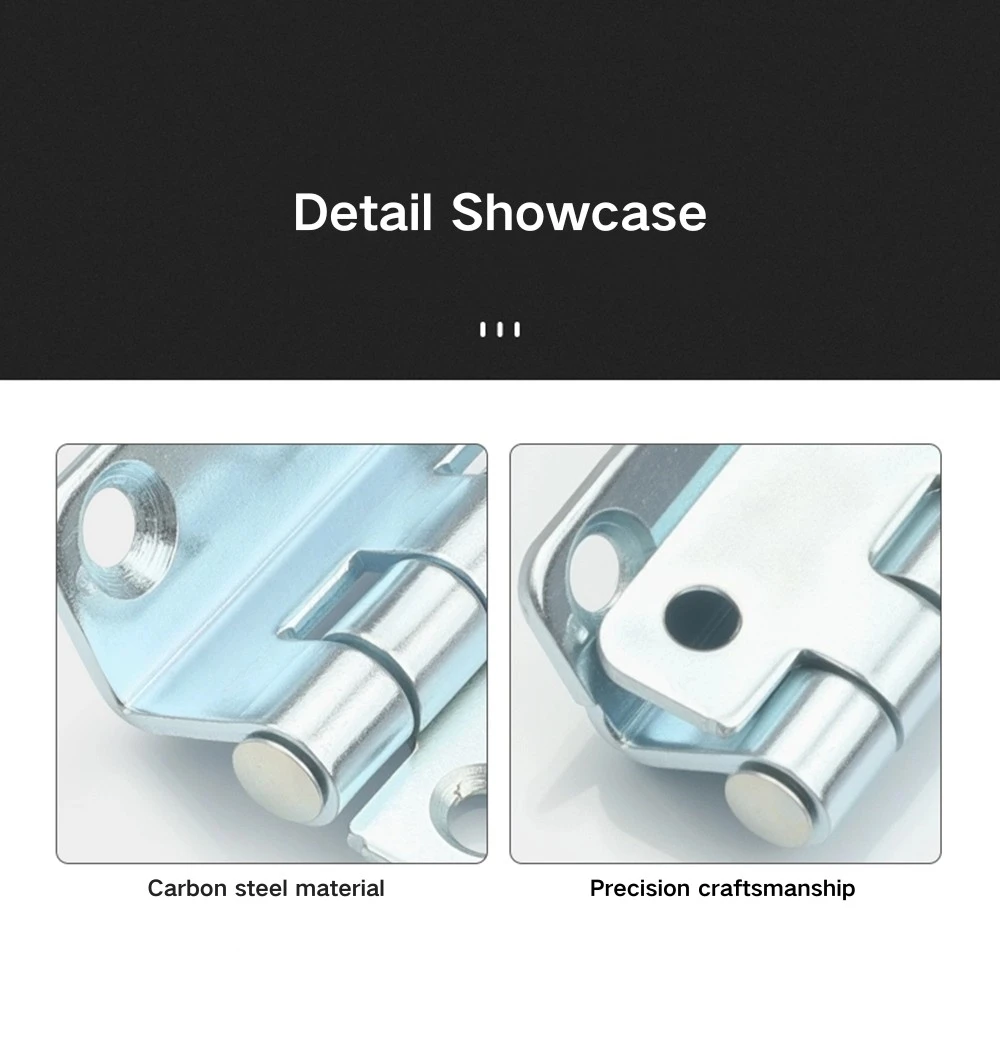

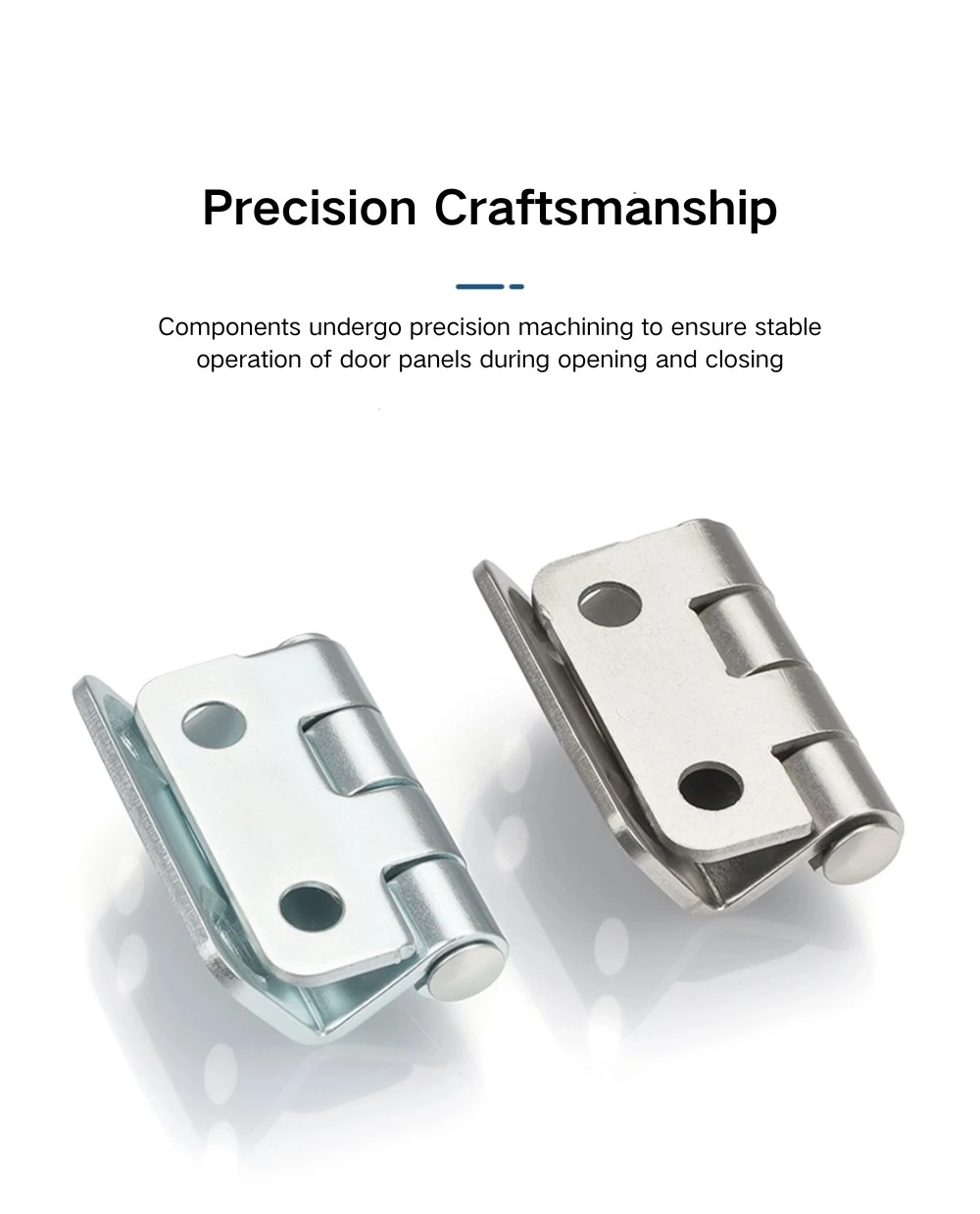

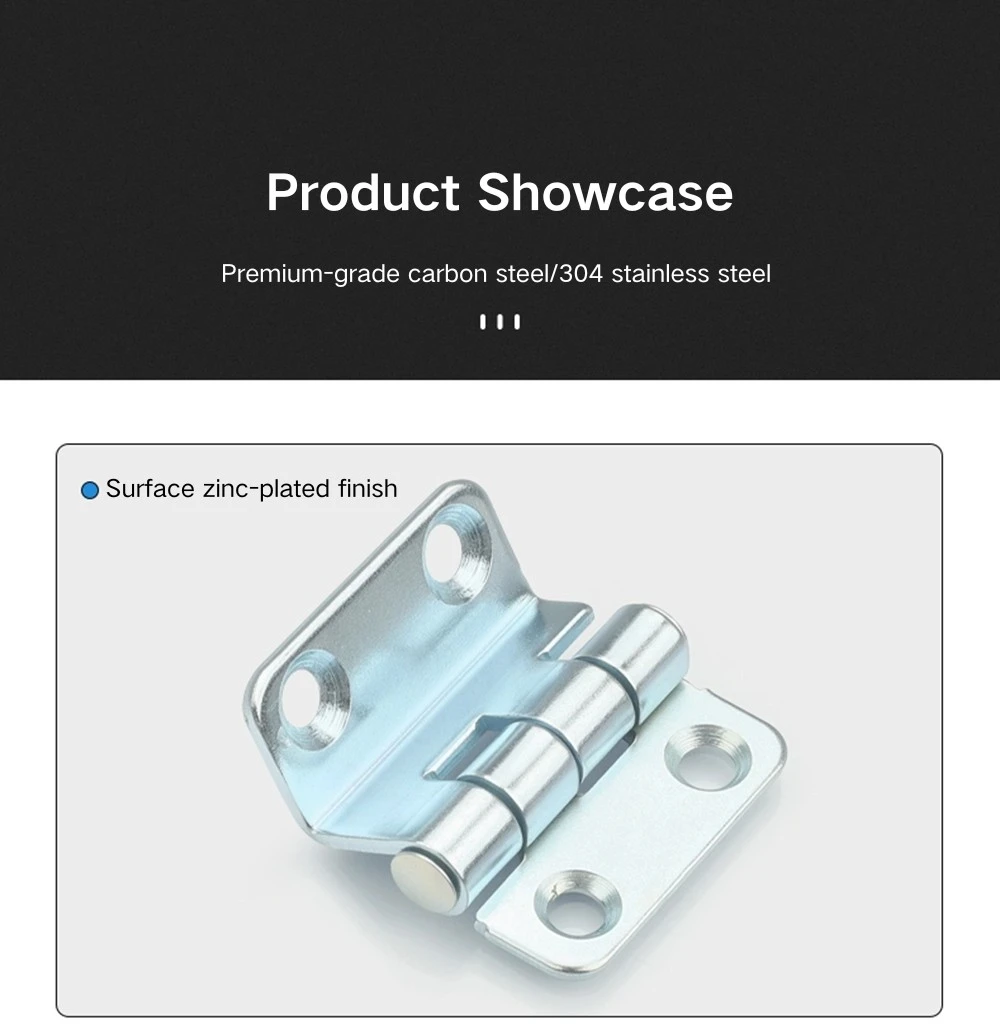

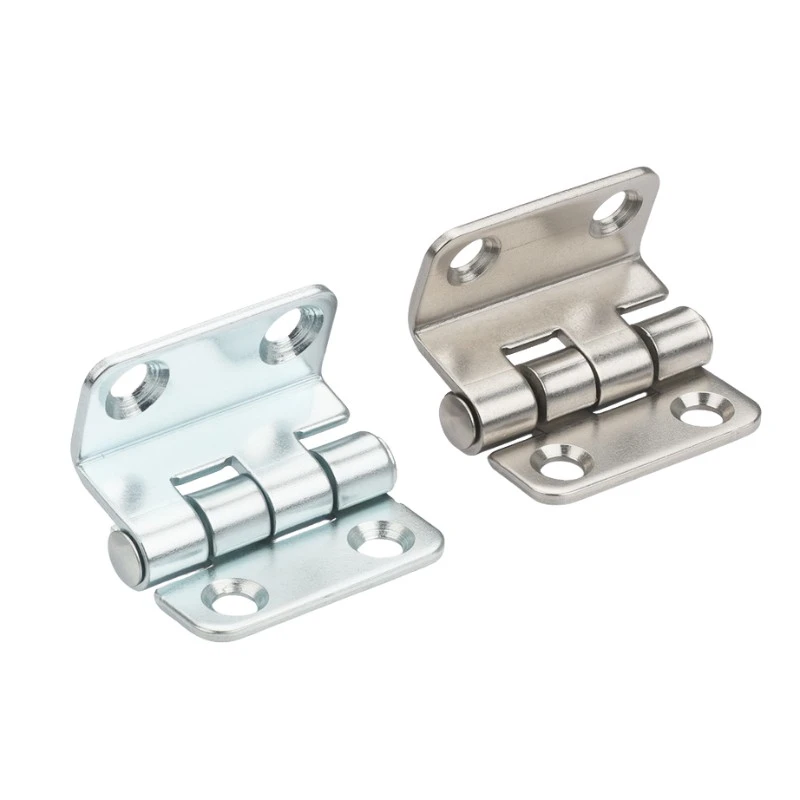

Zawias potrójnie wygięty do szaf przemysłowych dostępny jest w dwóch wersjach materiałowych. Wersja ze stali węglowej ma ocynkowane wykończenie, które zapewnia ochronę przed korozją w standardowych obudowach wewnętrznych – tablicach rozdzielczych, panelach sterowania i szafach na sprzęt w pomieszczeniach suchych lub klimatyzowanych. Jest to częstszy wybór do ogólnych zastosowań w szafach przemysłowych, gdzie wymagania dotyczące kosztów i korozji są umiarkowane.

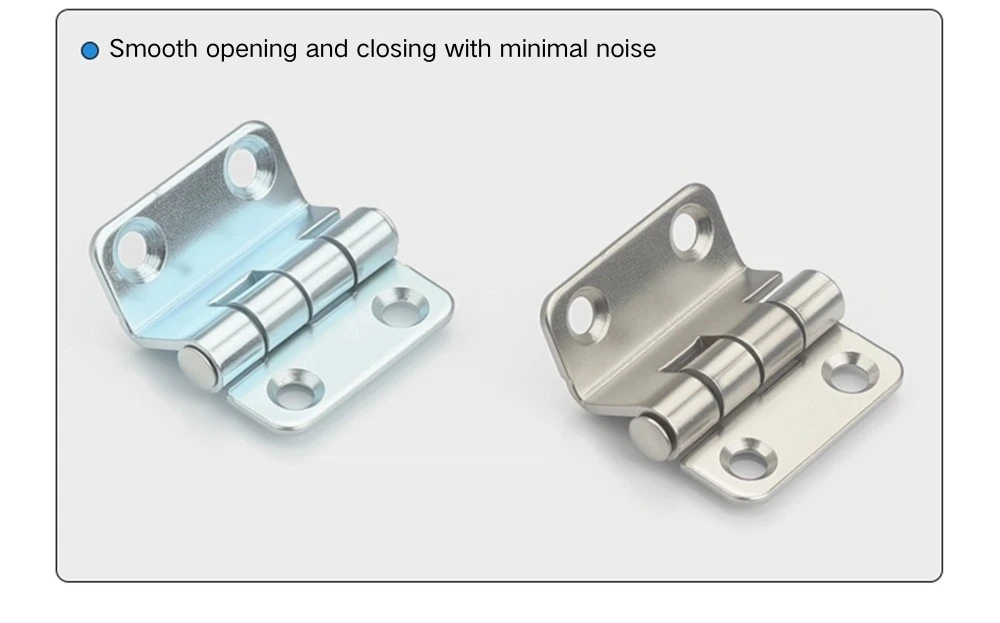

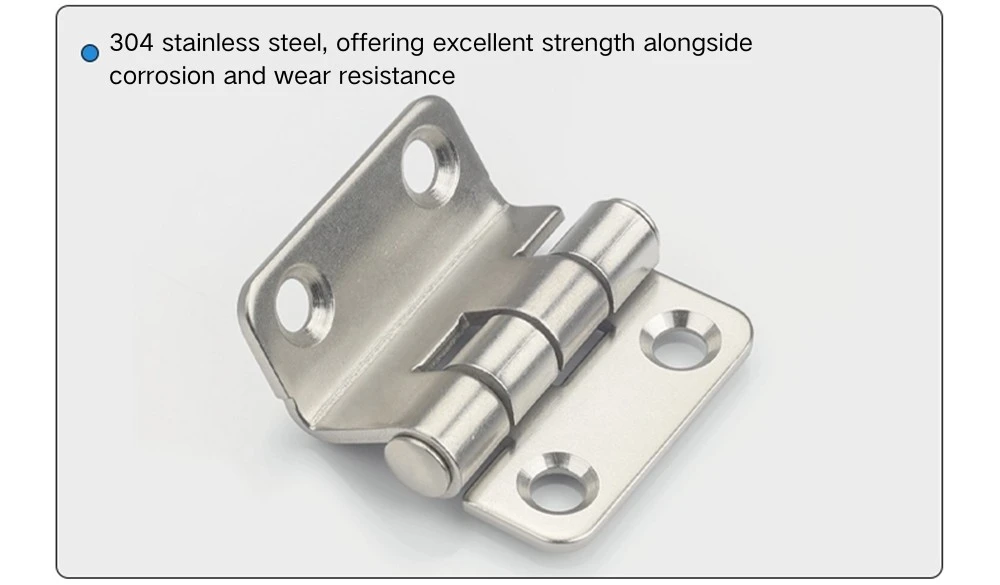

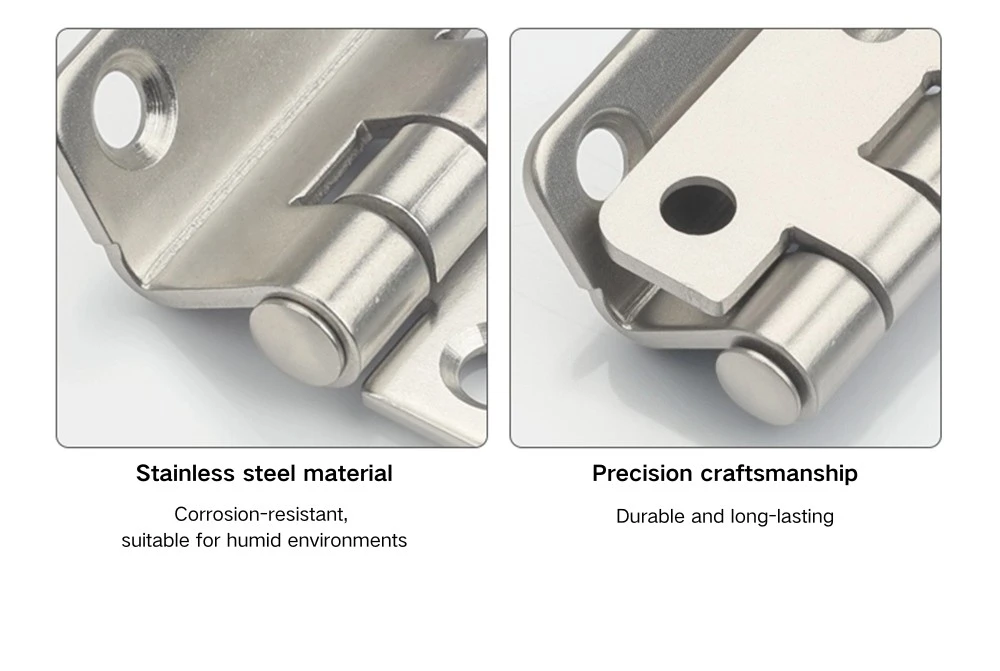

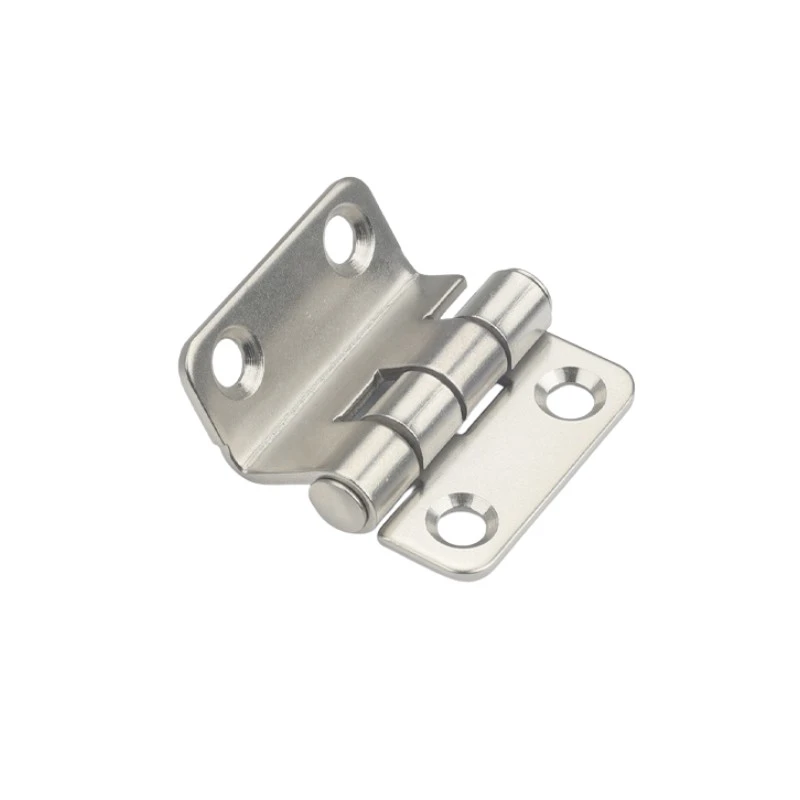

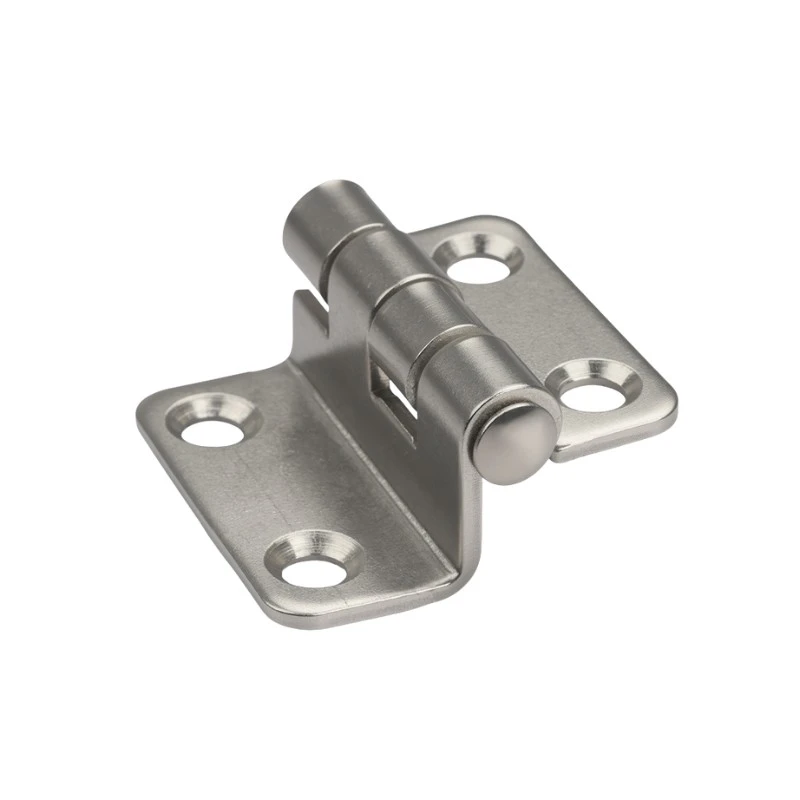

Zawias potrójnie wygięty ze stali nierdzewnej 304 do szaf przemysłowych przechodzi polerowanie wibracyjne, które zapewnia spójną matową powierzchnię poprzez przewracanie części w celu usunięcia zadziorów i ostrych krawędzi. Nie jest to wykończenie szczotkowane ani lustrzane — efektem jest jednolity wygląd o niskim połysku, odpowiedni do zastosowań przemysłowych. Wersja ze stali nierdzewnej to właściwy wybór do obudów w wilgotnym środowisku, instalacji na zewnątrz lub wszędzie tam, gdzie wykończenie z ocynkowanej stali węglowej nie wytrzyma upływu czasu.

Scenariusze zastosowań

Zawias z potrójnym wygięciem do szaf przemysłowych jest praktycznym rozwiązaniem do drzwi rozdzielnic elektrycznych, obudów rozdzielnic i drzwi szaf urządzeń przemysłowych, gdzie potrzebny jest kompaktowy, przykręcany zawias o kącie otwarcia 90°. Niewielkie wymiary sprawdzają się dobrze w przypadku lżejszych drzwi szafek i obudów, w których duży zawias byłby nieproporcjonalny do rozmiaru drzwi.

Montaż wyłącznie śrubowy na zawiasie z potrójnym zagięciem do szaf przemysłowych sprawia, że ​​jest on odpowiedni również dla producentów szaf, którzy nie spawają zawiasów podczas produkcji — cztery wpuszczane punkty mocowania są mocowane bezpośrednio do panelu drzwi i ramy bez żadnego dodatkowego przygotowania. Kąt otwarcia 90° jest wystarczający dla większości wymagań związanych z dostępem do panelu, a płaskie osadzenie śruby utrzymuje powierzchnię drzwi w czystości po zamontowaniu zawiasu.

Często zadawane pytania

P1: Jakie są wymiary zawiasu CL252?

CL252 ma 38 mm szerokości i 37 mm wysokości, a rozstaw kostek wynosi 23 mm. Obydwa liście są asymetryczne — 14,5 mm po jednej stronie i 11,5 mm po drugiej. Średnica lufy wynosi Φ5 mm.

P2: Jak jest zainstalowany CL252?

Instalacja odbywa się wyłącznie za pomocą śrub — bez spawania. Każde skrzydło posiada dwa zagłębione otwory Φ5,2 mm (Φ8×90°), co daje w sumie cztery punkty mocowania. Po montażu wkręty z łbem płaskim przylegają do powierzchni skrzydła.

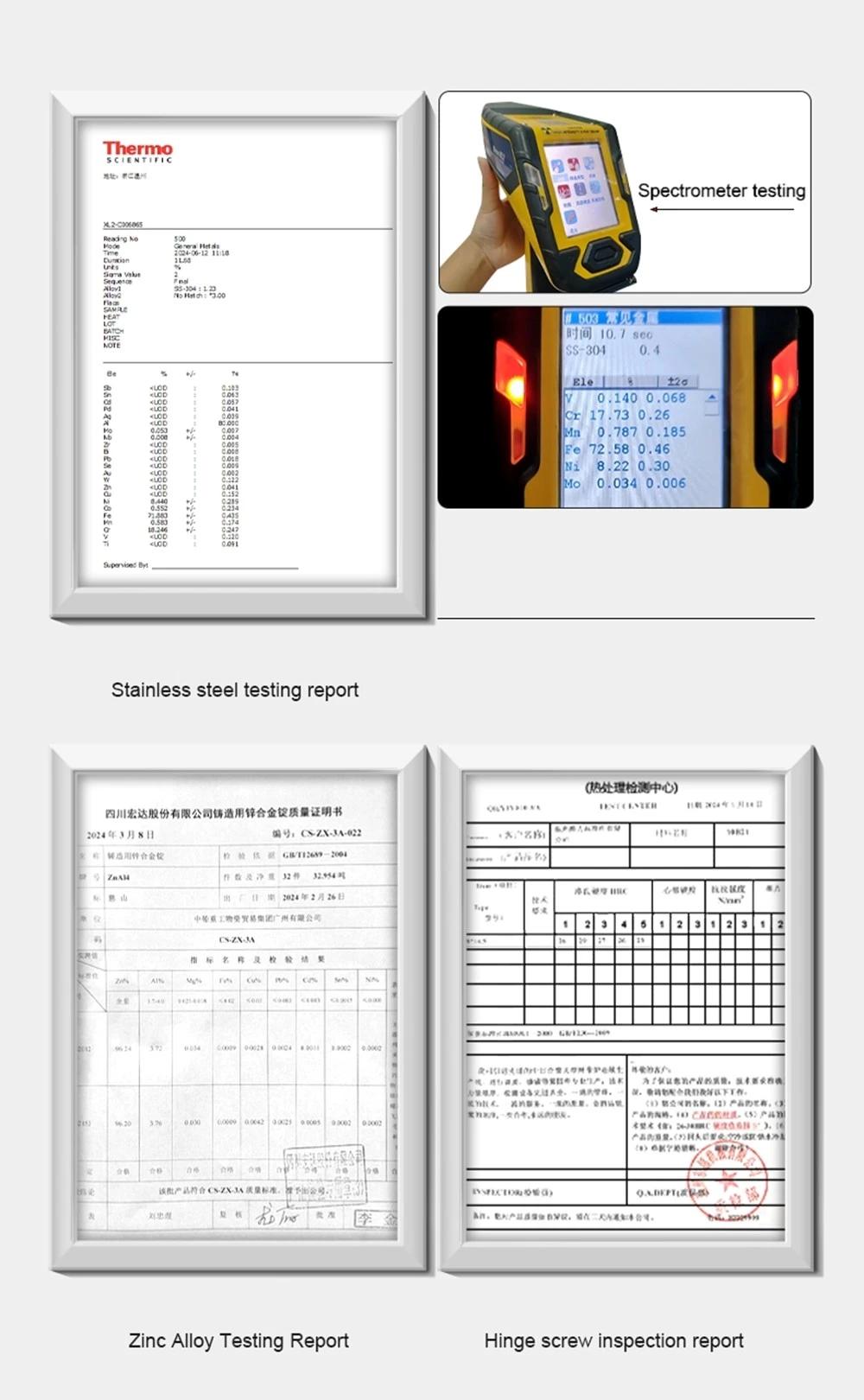

P3: Jakie materiały są dostępne?

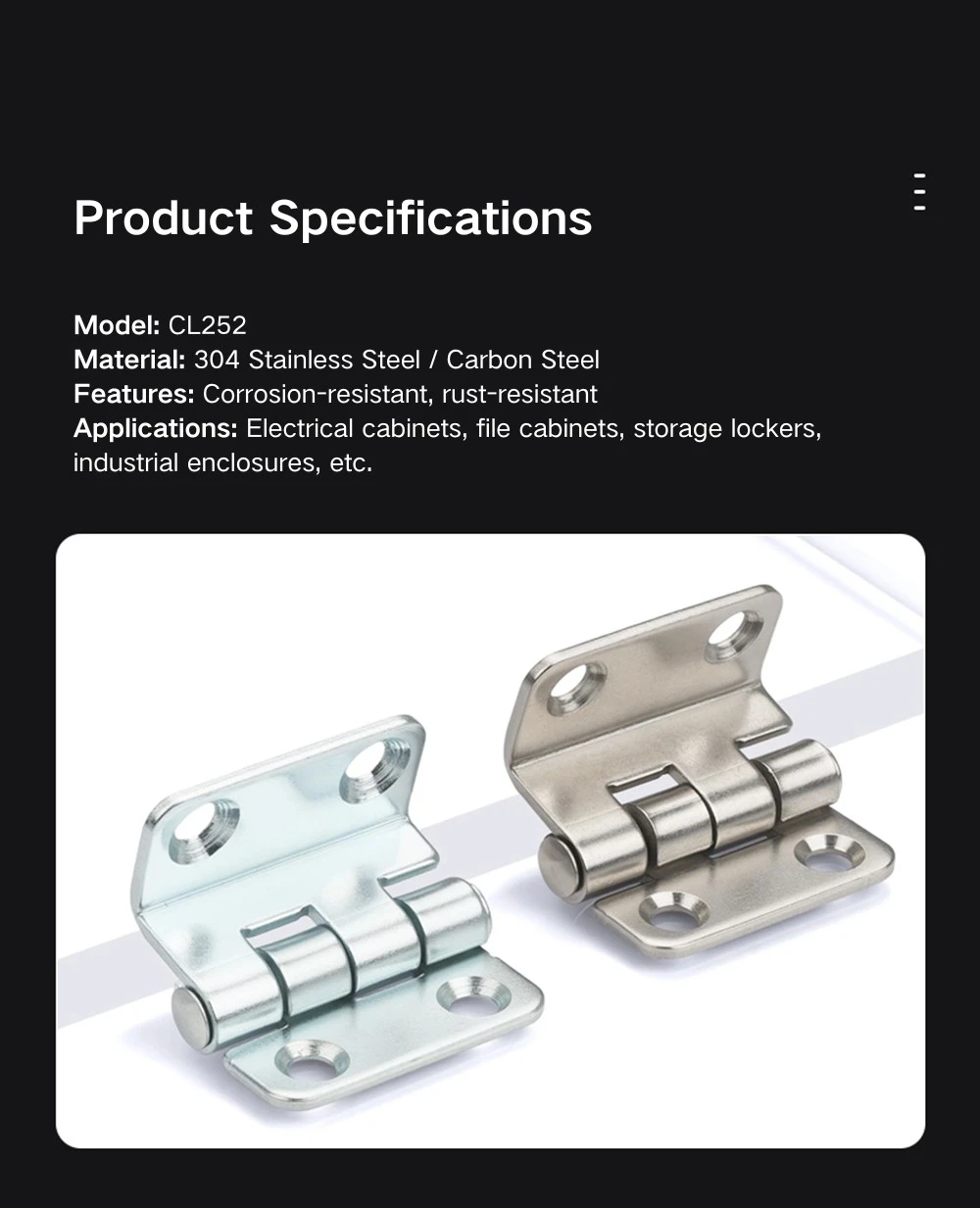

Model CL252 jest wykonany z ocynkowanej stali węglowej i stali nierdzewnej 304 z wykończeniem wibracyjnym. Stal węglowa nadaje się do stosowania w suchych pomieszczeniach; stal nierdzewna jest lepszym wyborem w przypadku zastosowań w obudowach wilgotnych lub zewnętrznych.

P4: Co to jest polerowanie wibracyjne?

Polerowanie wibracyjne to proces bębnowania, który usuwa zadziory i ostre krawędzie z powierzchni części, pozostawiając spójne, matowe wykończenie o niskim połysku. Nie jest to wykończenie szczotkowane ani lustrzane. W wersji ze stali nierdzewnej CL252 zapewnia jednolity wygląd przemysłowy bez odblaskowych lub kierunkowych znaków powierzchniowych.

P5: Czy te dwa skrzydła można stosować zamiennie pomiędzy drzwiami a ościeżnicą?

Nie — skrzydła są asymetryczne (14,5 mm i 11,5 mm), więc szersze i węższe boki są stałe. Przed wierceniem lub mocowaniem należy ustawić zawias z właściwym skrzydłem w stosunku do panelu drzwi i ościeżnicy.

P6: Do jakich typów szaf nadaje się CL252?

Zawias do szaf przemysłowych CL252 jest stosowany w drzwiach rozdzielnic elektrycznych, obudowach rozdzielnic, drzwiach szaf sterowniczych i szafach ogólnego sprzętu przemysłowego — szczególnie tam, gdzie preferowany jest kompaktowy, mocowany śrubą zawias i wystarczający jest kąt otwarcia 90°.
