Zawias drzwi rozdzielnicy

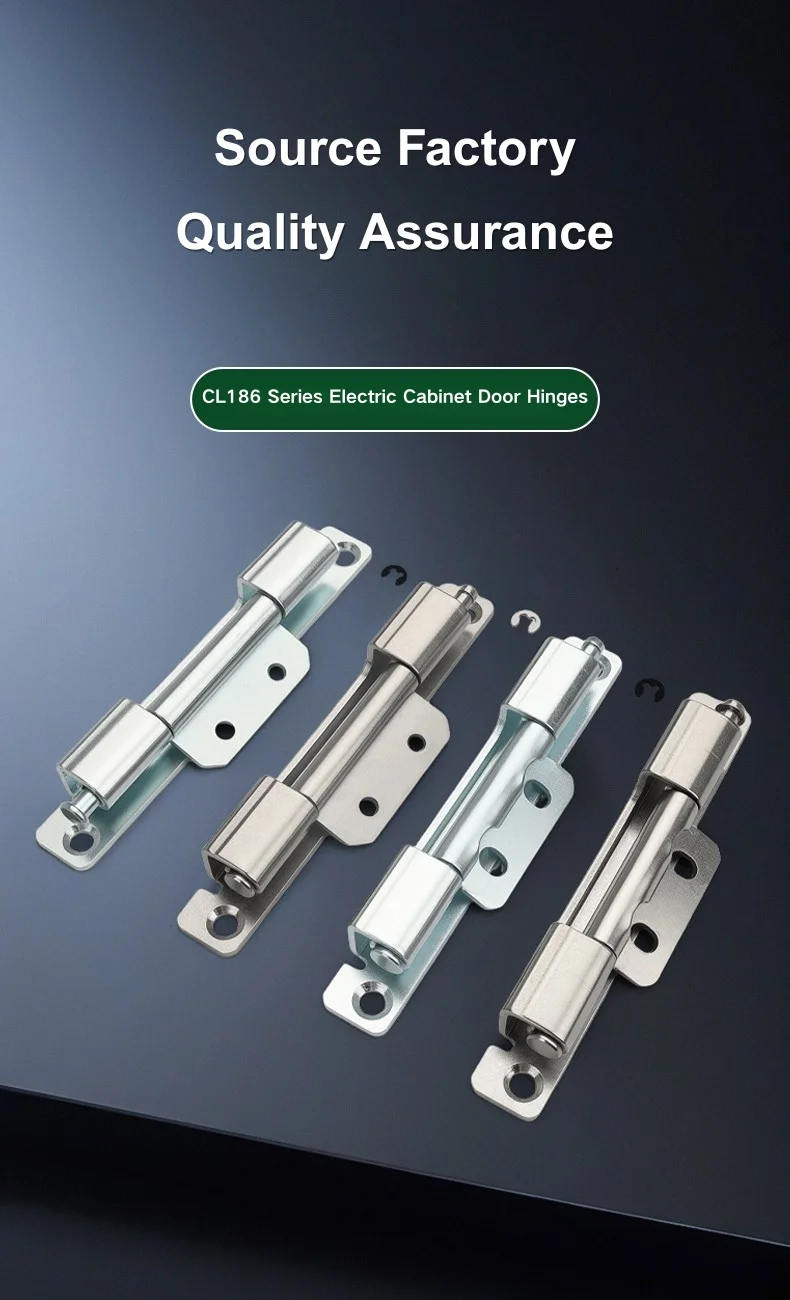

Opcje modelu i konfiguracje otworów

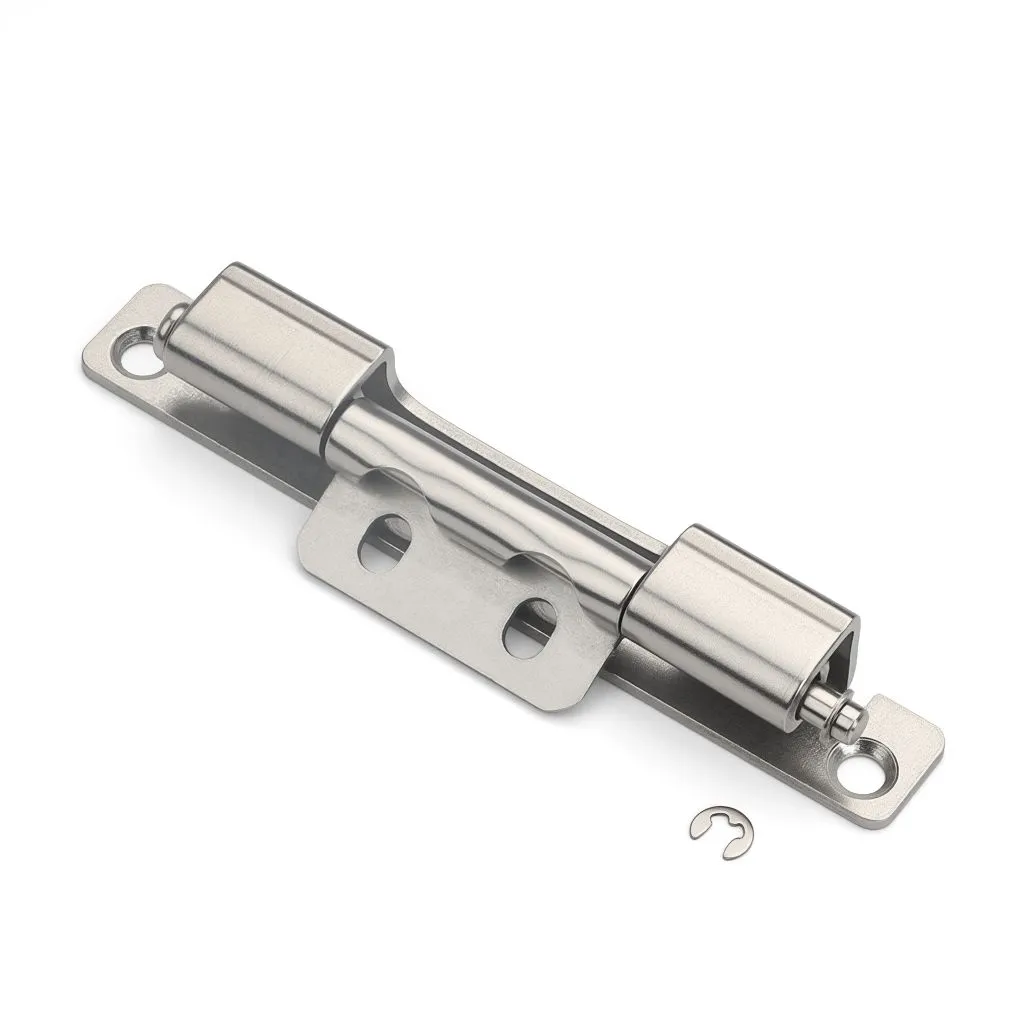

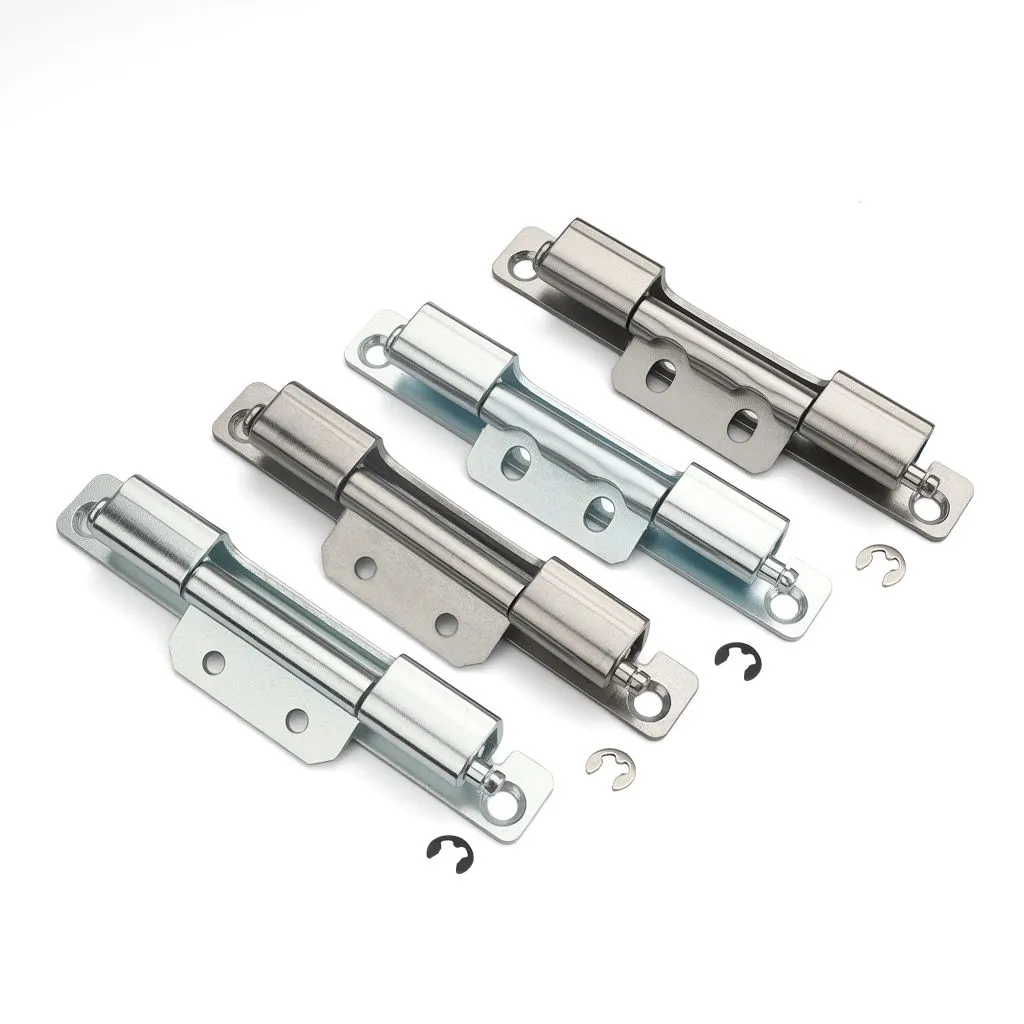

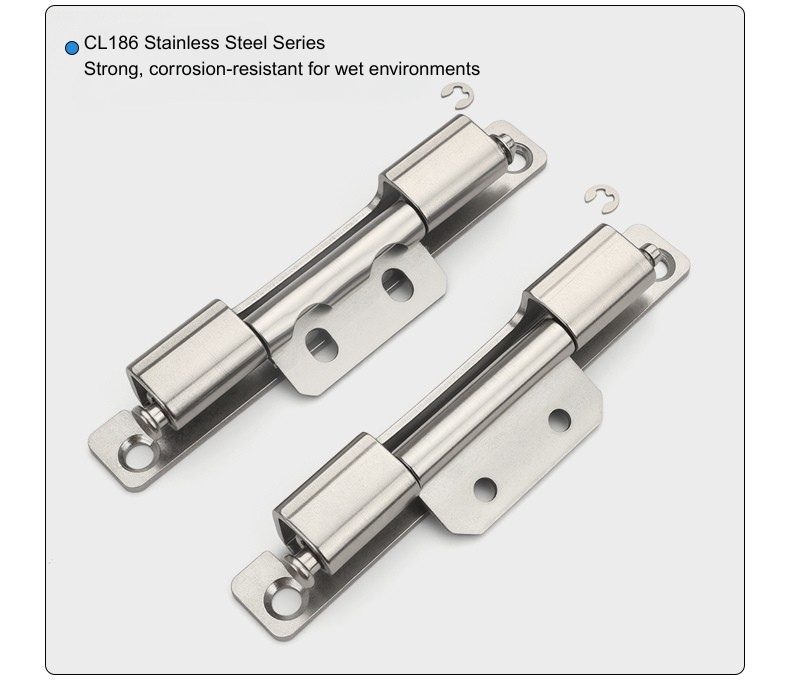

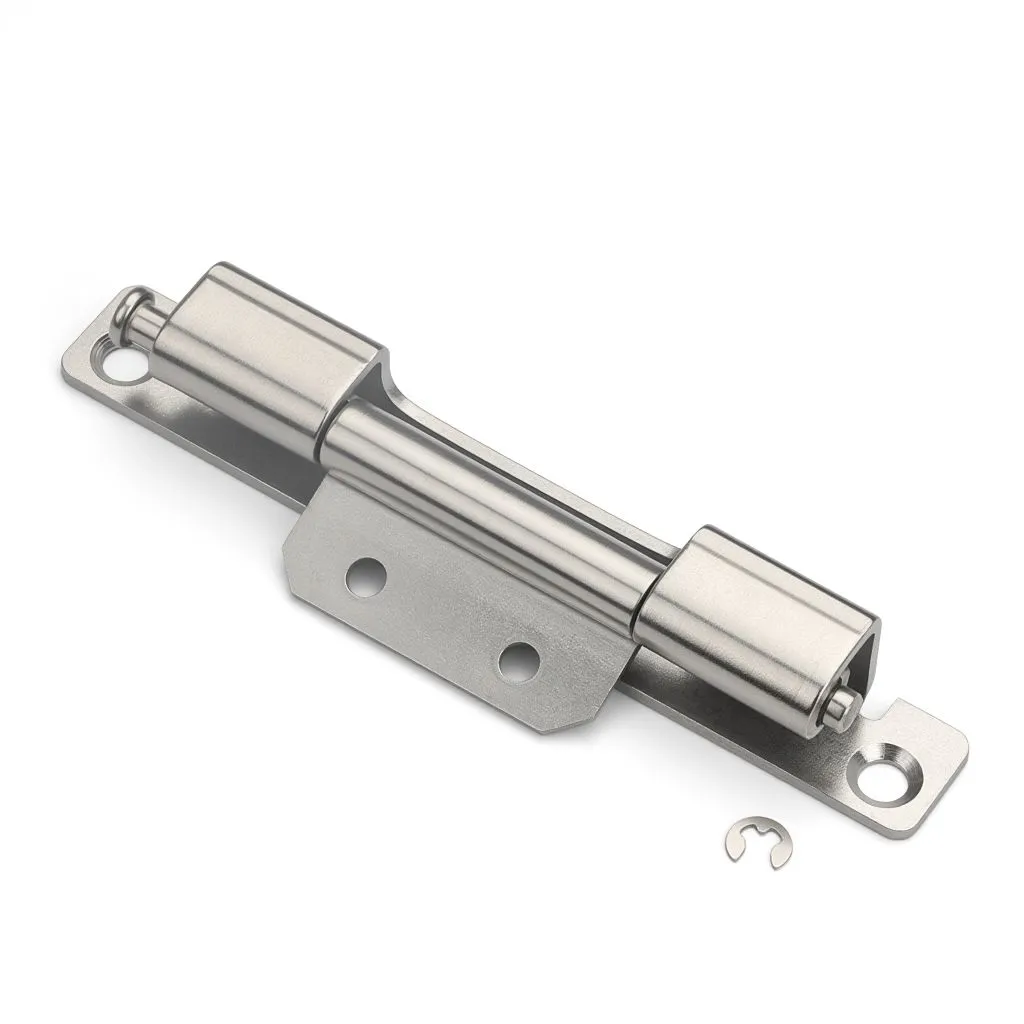

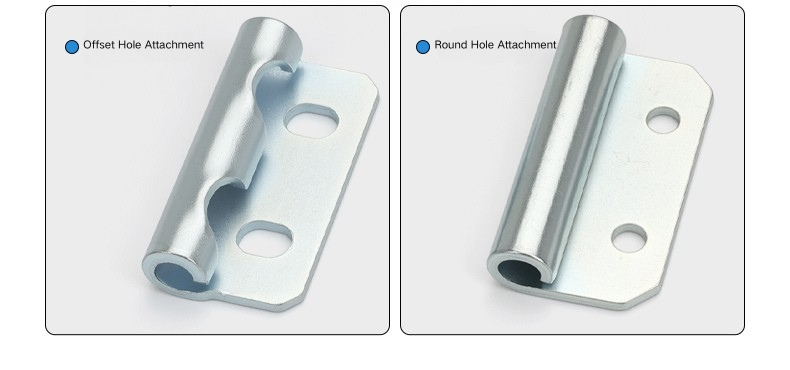

Zawias do drzwi rozdzielnicy jest dostępny w czterech wariantach: okrągły otwór ze stali węglowej, okrągły otwór ze stali nierdzewnej, otwór szczelinowy ze stali węglowej i otwór podłużny ze stali nierdzewnej. Wymiary konstrukcyjne wszystkich czterech są identyczne – jedyną różnicą jest kształt otworów montażowych na skrzydle. Okrągłe otwory utrzymują zawias w ustalonej pozycji po dokręceniu; Szczelinowe otwory dają trochę miejsca na zmianę pozycji zawiasu przed ostatecznym dokręceniem, co jest pomocne przy montażu drzwi, które wymagają dokładnego dopasowania do uszczelki lub krawędzi ościeżnicy.

Wybór pomiędzy otworem okrągłym a szczelinowym w tym urządzeniu sprowadza się do przebiegu instalacji. Jeśli położenie drzwi jest proste i spójne w całej serii produkcyjnej, okrągłe otwory są w porządku. Jeśli występują różnice w geometrii ramy pomiędzy urządzeniami lub należy wyregulować drzwi po pierwszym montażu, wersja z otworami szczelinowymi znacznie upraszcza ten proces.

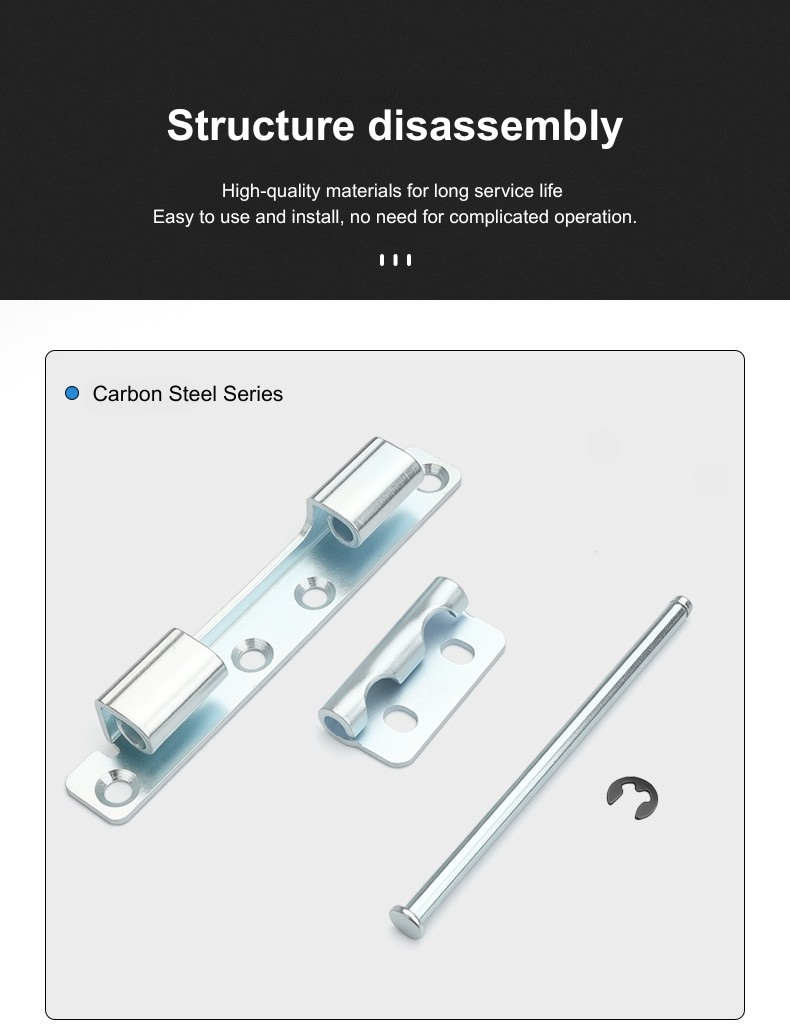

Struktura i wymiary

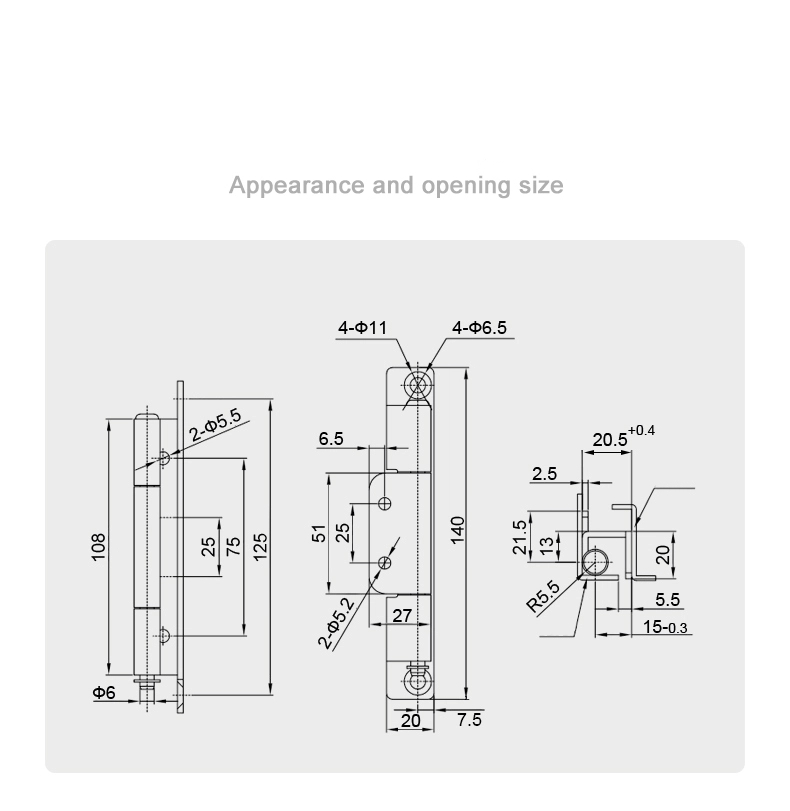

Zawias drzwiowy ma całkowitą wysokość 108 mm i całkowitą długość korpusu 125 mm. Wewnętrzna rozpiętość pomiędzy skrzydełkami montażowymi wynosi 75 mm, z sekcją środkową na lufie 25 mm. Średnica lufy wynosi Φ6 mm, skrzydło montażowe ma wysokość 140 mm i szerokość podstawy 20 mm. Rozstaw otworów w skrzydle rozmieszczony jest co 51 mm i 25 mm, a w profilu bocznym znajdują się otwory montażowe 2×Φ5,5 mm.

Zaczep ramy w zawiasie drzwi rozdzielnicy ma szerokość 20,5 mm (tolerancja +0,4 mm) i głębokość 15 mm (tolerancja -0,3 mm), a promień gniazda tulejkowego wynosi R5,5 mm. Profil boczny ma całkowitą wysokość zazębienia 21,5 mm, wewnętrzną głębokość styku 13 mm i przesunięcie boczne 5,5 mm, ze skokiem 2,5 mm na wejściu kanału. Wymiary te definiują geometrię kanału ramy, z którą zawias ma współpracować — warto to sprawdzić przed złożeniem zamówienia ze specyfikacją ramy szafki.

Obróbka materiału i powierzchni

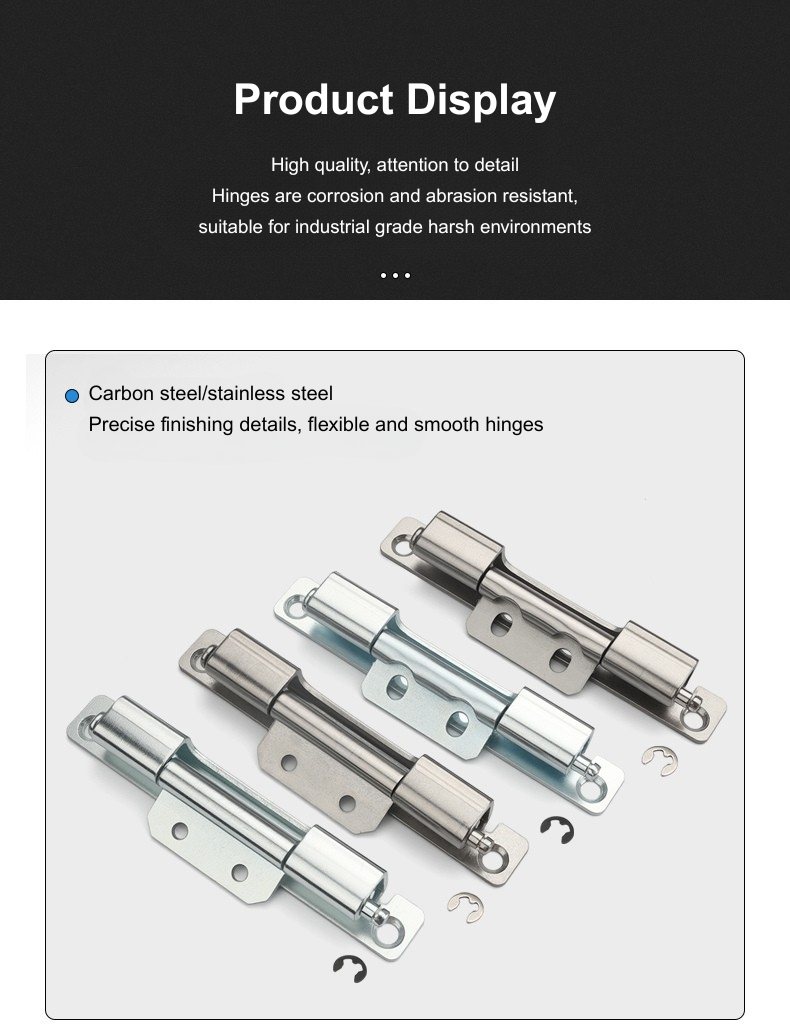

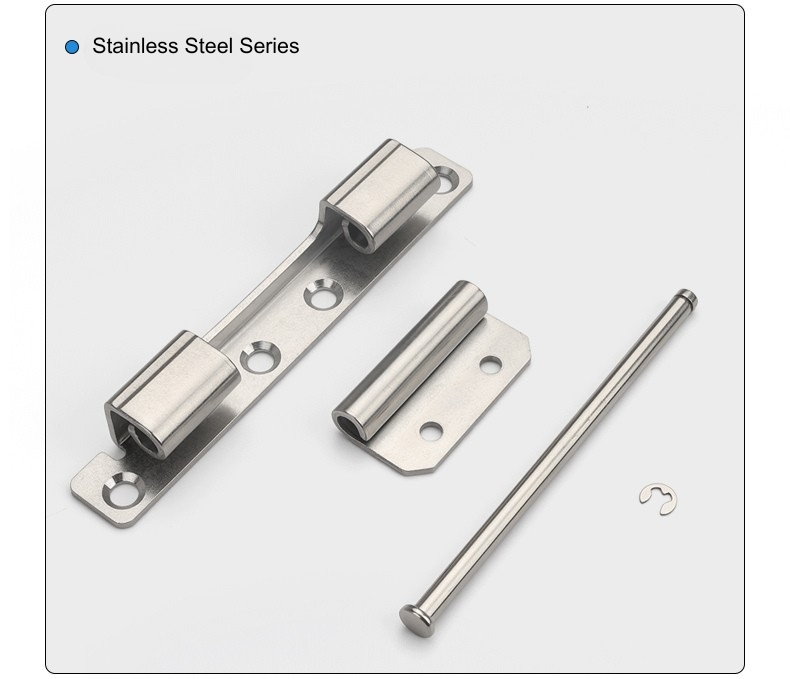

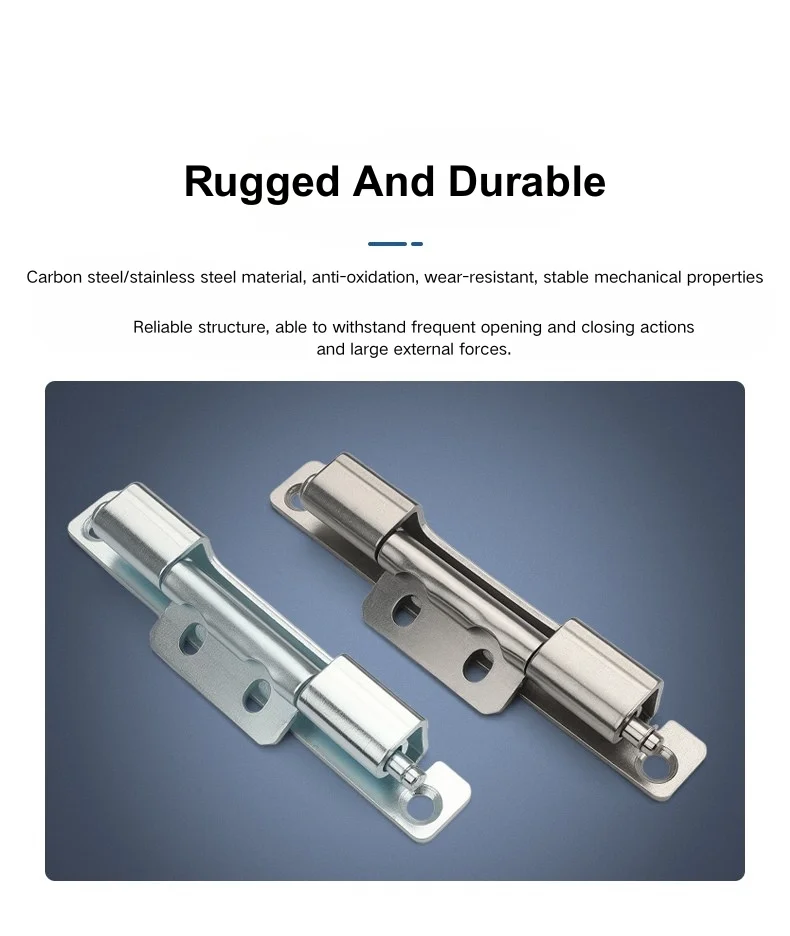

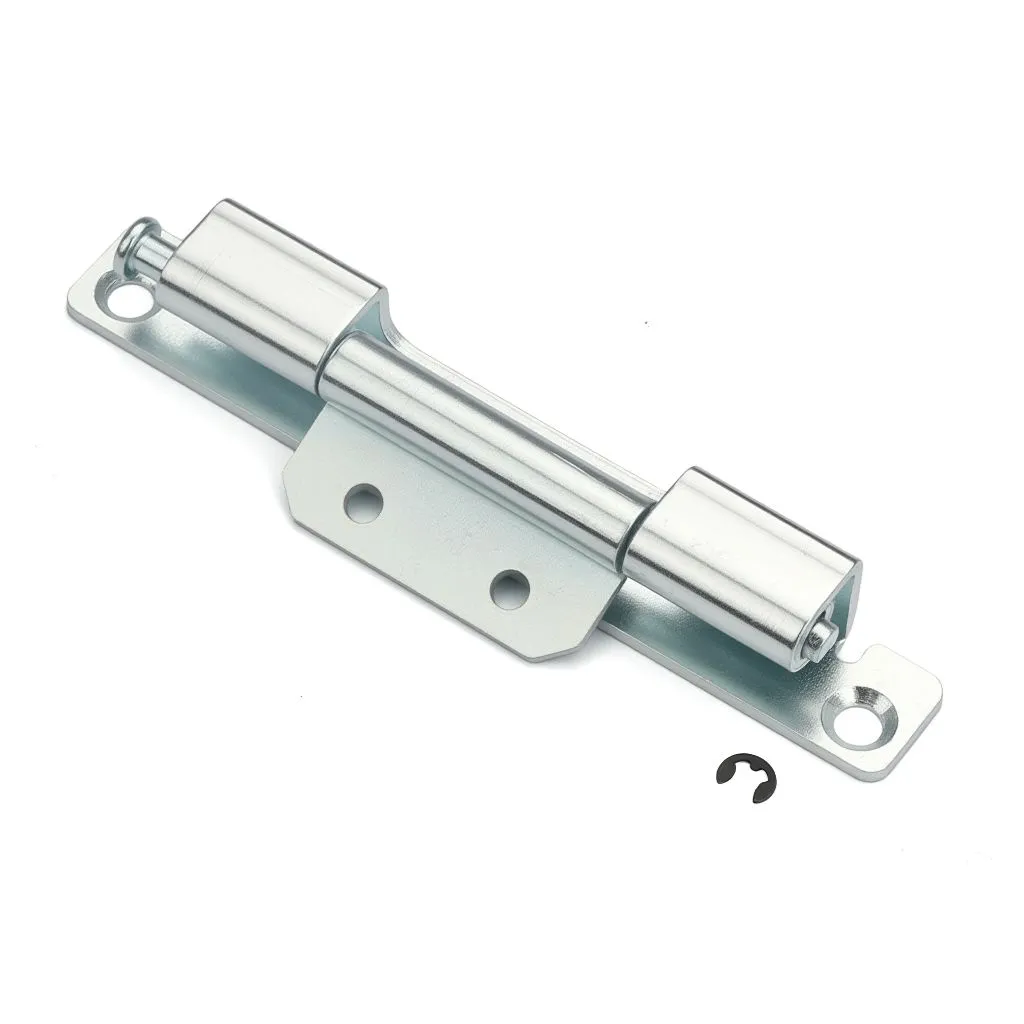

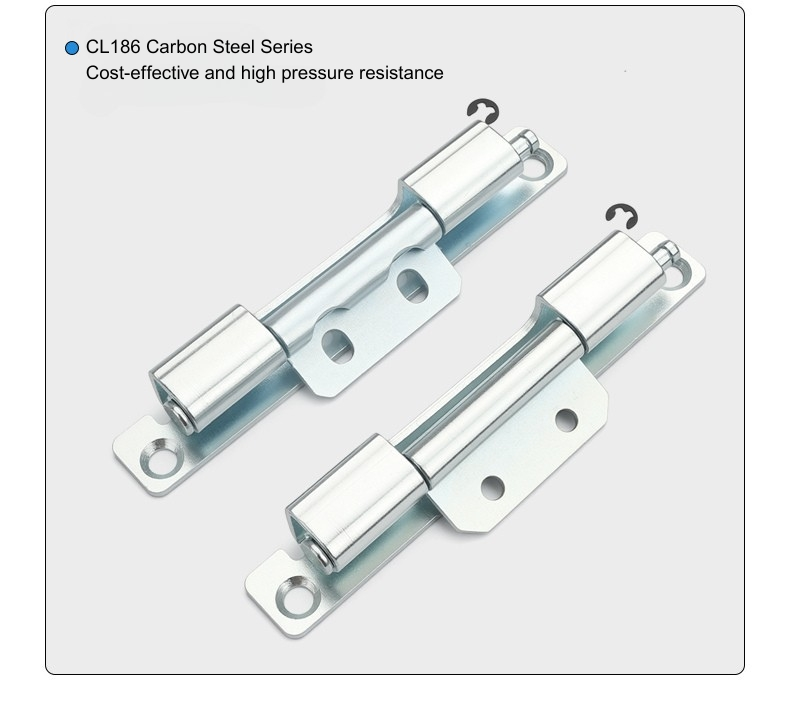

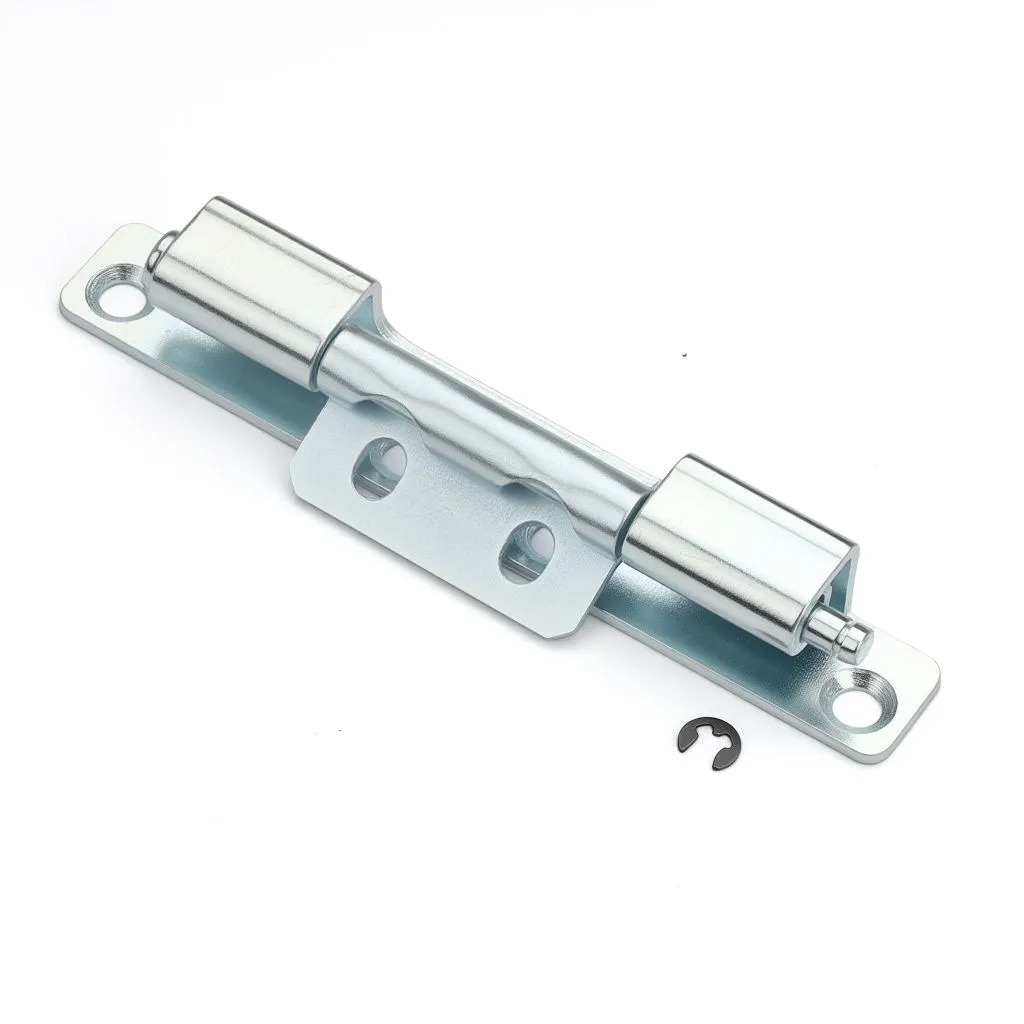

Zawias do drzwi rozdzielnicy jest dostępny w wersji z ocynkowanej stali węglowej i stali nierdzewnej 304. Wersja ze stali węglowej pasuje do standardowych obudów wewnętrznych — tablic rozdzielczych, paneli sterowania i szafek na sprzęt w suchych lub klimatyzowanych pomieszczeniach, w których ryzyko korozji jest niewielkie. Jest to bardziej opłacalna opcja w przypadku konstrukcji szaf o dużej objętości, w których środowisko instalacji jest przewidywalne.

Zawias do drzwi ze stali nierdzewnej to właściwy wybór w przypadku rozdzielnic zewnętrznych, wilgotnych pomieszczeń gospodarczych, instalacji przybrzeżnych lub wszelkich zastosowań, w których obudowa narażona jest na wilgoć przez cały okres użytkowania. Stal nierdzewna ma również tendencję do określania, gdy standardowe wykończenie obudowy wymaga spójnego wyglądu powierzchni całego sprzętu, ponieważ zachowuje swój wygląd lepiej niż stal ocynkowana przez dłuższy czas w trudnych warunkach.

Często zadawane pytania

P1: Jakie warianty są dostępne dla CL186?

CL186 jest dostępny w czterech wariantach: stal węglowa z okrągłym otworem, stal nierdzewna z okrągłym otworem, stal węglowa z otworem szczelinowym i stal nierdzewna z otworem szczelinowym. Wszystkie mają te same wymiary nadwozia i geometrię sprzęgnięcia kanałów ramy.

P2: Jaka jest różnica między wersją z otworem okrągłym a wersją z otworem szczelinowym?

Wersja z okrągłym otworem po przykręceniu utrzymuje zawias w ustalonej pozycji. Wersja z otworami szczelinowymi umożliwia regulację pozycji montażowej przed ostatecznym dokręceniem, co jest przydatne, gdy należy dokładnie dopasować ustawienie drzwi podczas montażu lub gdy występują różnice w geometrii ramy pomiędzy jednostkami szafowymi.

P3: Jak jest zainstalowany CL186?

CL186 jest montowany śrubowo. Skrzydło montażowe mocuje się do panelu drzwi za pomocą przewidzianych otworów, a korpus zawiasu wchodzi w profil ramy szafy. W przypadku tego modelu nie jest wymagane spawanie.

P4: Jakie są kluczowe wymiary CL186?

CL186 ma całkowitą wysokość 108 mm, długość korpusu 125 mm i rozpiętość wewnętrzną 75 mm. Lufa ma Φ6 mm. Skrzydło montażowe ma wysokość 140 mm i podstawę 20 mm. Szerokość kanału ościeżnicy wynosi 20,5 mm (+0,4 mm), a głębokość 15 mm (-0,3 mm).

P5: Jaki materiał wybrać na obudowy zewnętrzne?

Wersja ze stali nierdzewnej jest właściwym wyborem w przypadku instalacji zewnętrznych, środowisk wilgotnych lub wszędzie tam, gdzie odporność na korozję jest wymogiem długoterminowym. Wersja z ocynkowanej stali węglowej pasuje do standardowych zastosowań w szafach wewnętrznych.

P6: Czy CL186 jest zawiasem ukrytym?

Tak — zawias drzwi rozdzielnicy CL186 jest umieszczany wewnątrz kanału ramy szafy, gdy drzwi są zamknięte, nie pozostawiając widocznych elementów na zewnętrznej powierzchni drzwi. Korpus zawiasu jest całkowicie wpuszczony w profil ramy.

P7: Czy drzwi można zdjąć po montażu?

Tak. CL186 to zawias zdejmowany — drzwi można zdjąć z profilu ościeżnicy bez użycia narzędzi po zwolnieniu zawiasu. Dzięki temu jest praktyczny w przypadku linii montażowych szaf i prac konserwacyjnych w terenie, gdzie konieczny jest okresowy demontaż drzwi.

P8: Do jakich typów szaf nadaje się CL186?

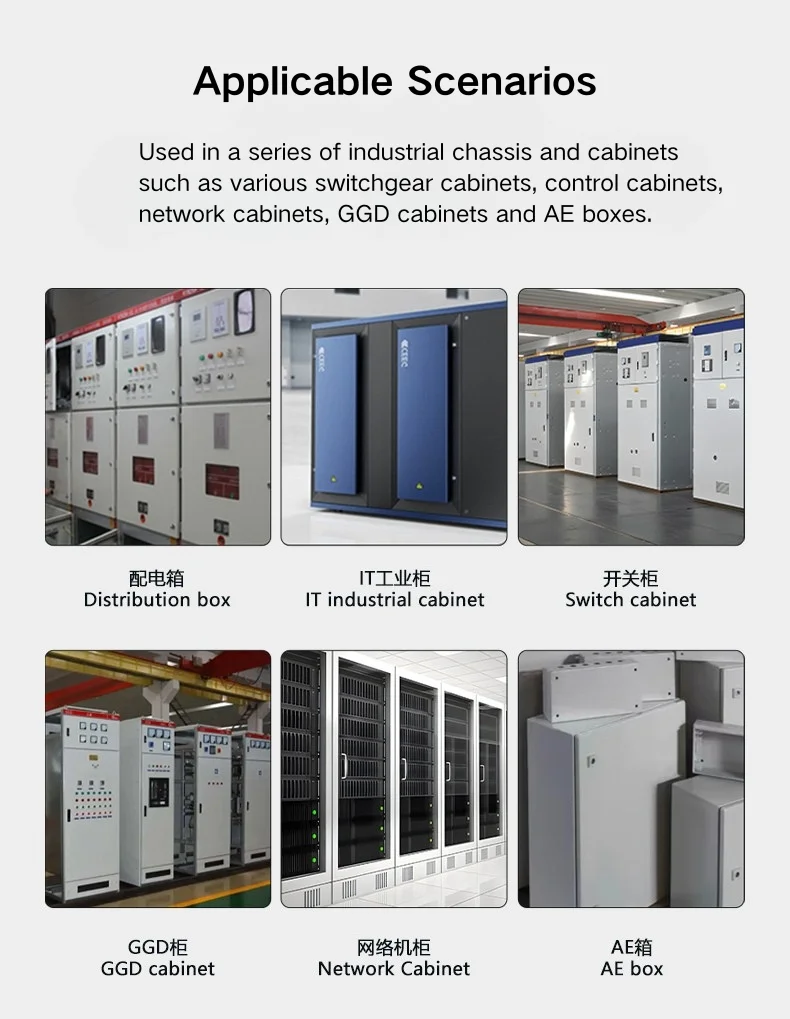

Zawias ukryty CL186 jest stosowany w szafach rozdzielczych, skrzynkach rozdzielczych, drzwiach szaf sterowniczych i obudowach urządzeń przemysłowych – wszędzie tam, gdzie preferowana jest zdejmowana, kryta zawiasa z czystym profilem zewnętrznym.
