Zawias łukowy do drzwi szafy zasilającej, montowany z boku

Przegląd modeli i serii

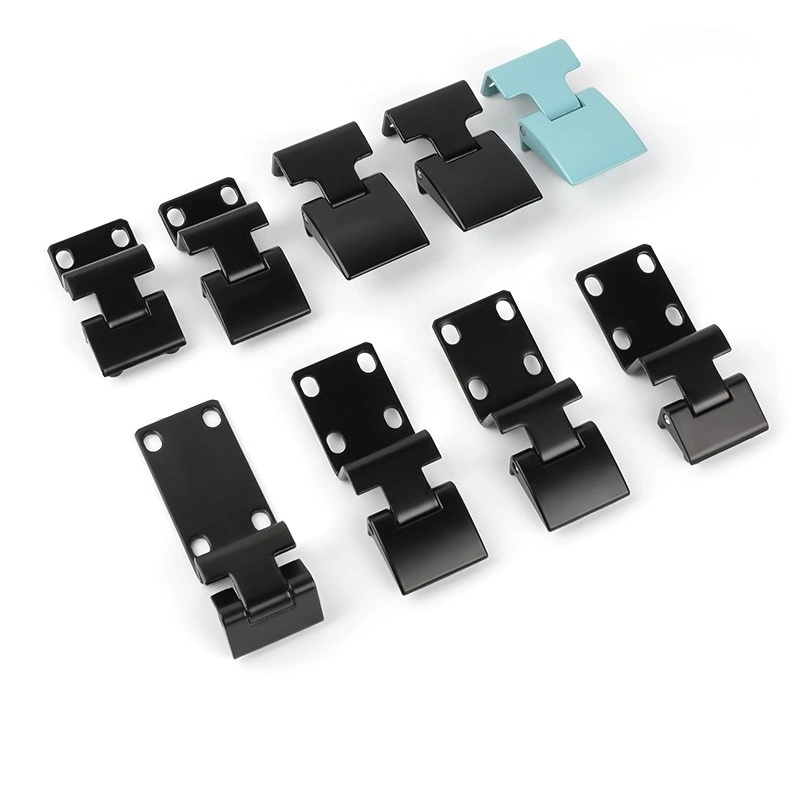

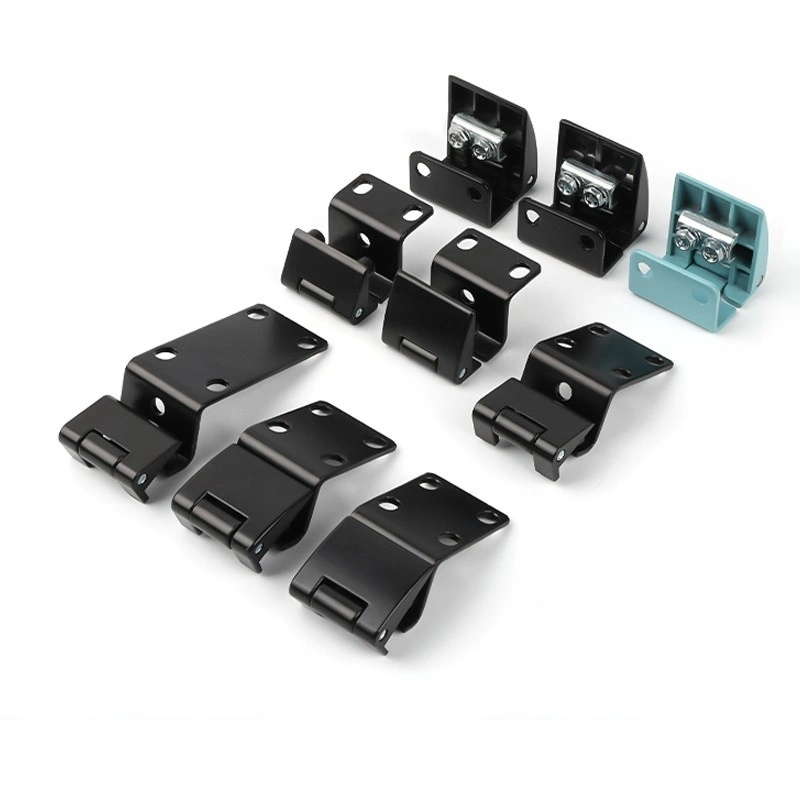

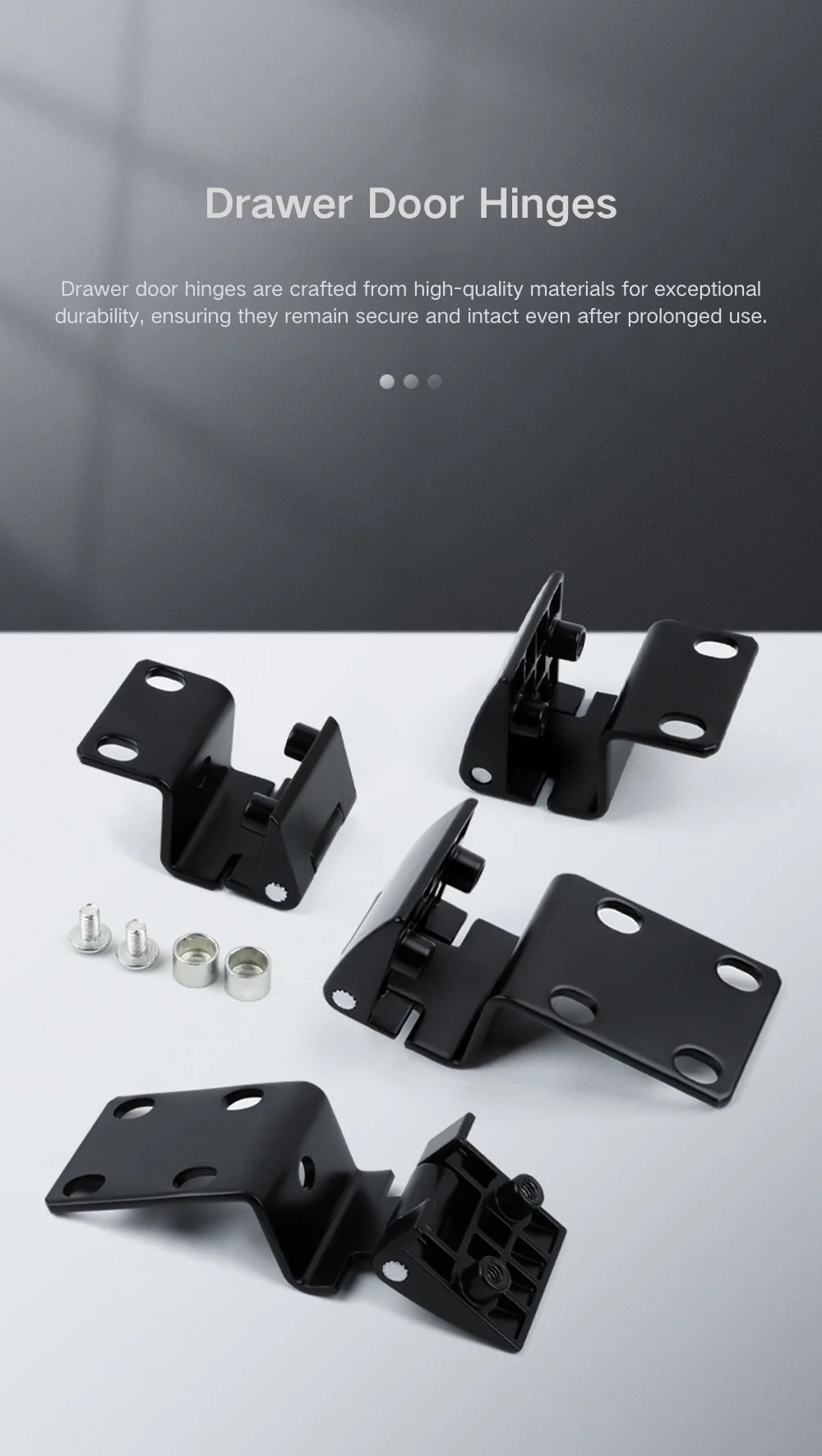

Zawias wyginany do drzwi szafy zasilającej montowany z boku jest podzielony na cztery serie. Seria CL803 obejmuje trzy modele — CL803A-25, CL803B-20, CL803B-25 i CL803D-25 — wszystkie wykonane ze stopu czarnego cynku, z płytą przednią o szerokości 36 mm lub 39 mm w zależności od modelu. W CL803A-25 zastosowano podwójną śrubę przednią o wymiarach 39 × 20 mm i odstępie między otworami 12 mm; modele CL803B i CL803D wykorzystują płytę 36 × 25 mm z mocowaniem szczelinowym.

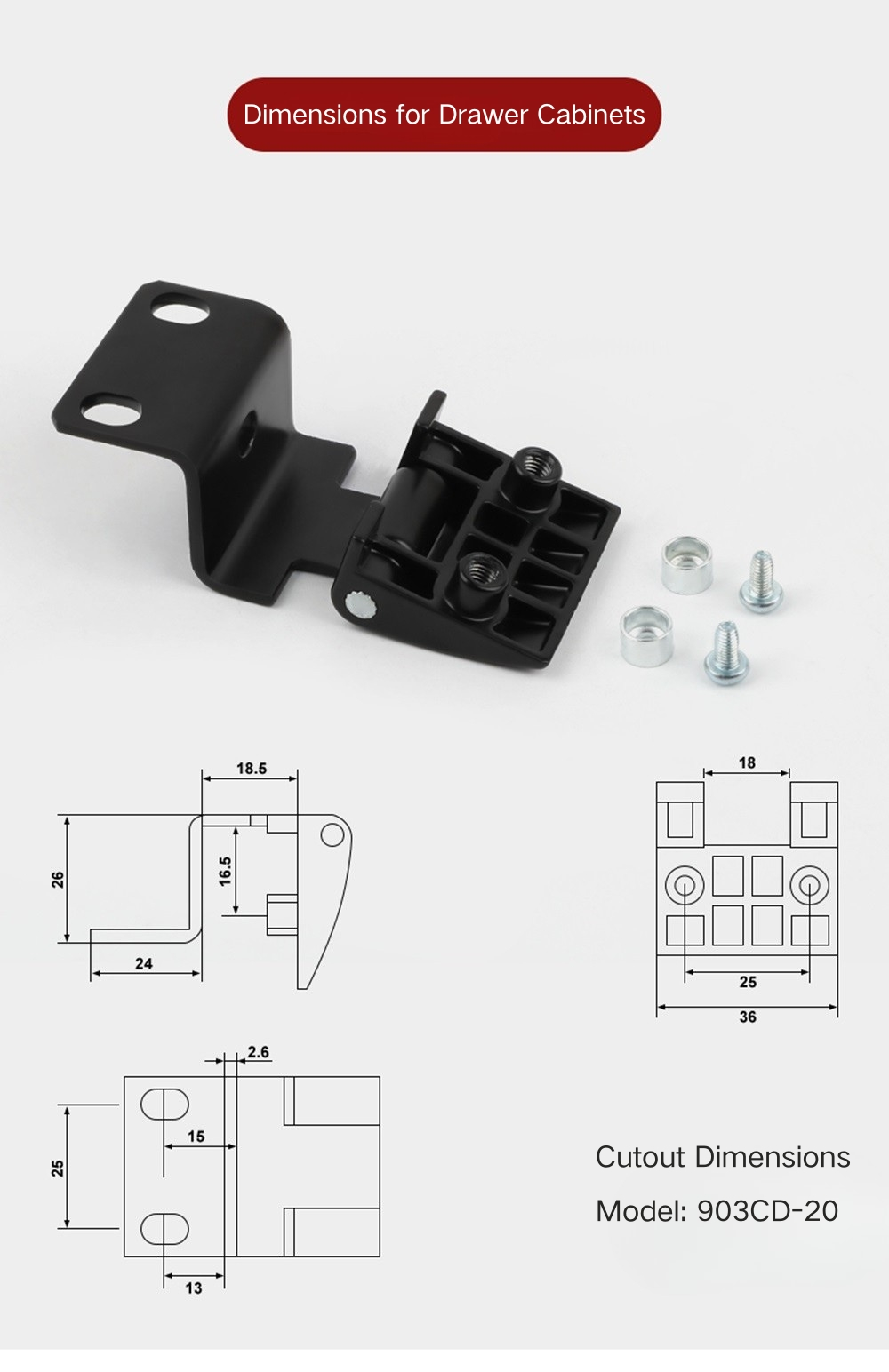

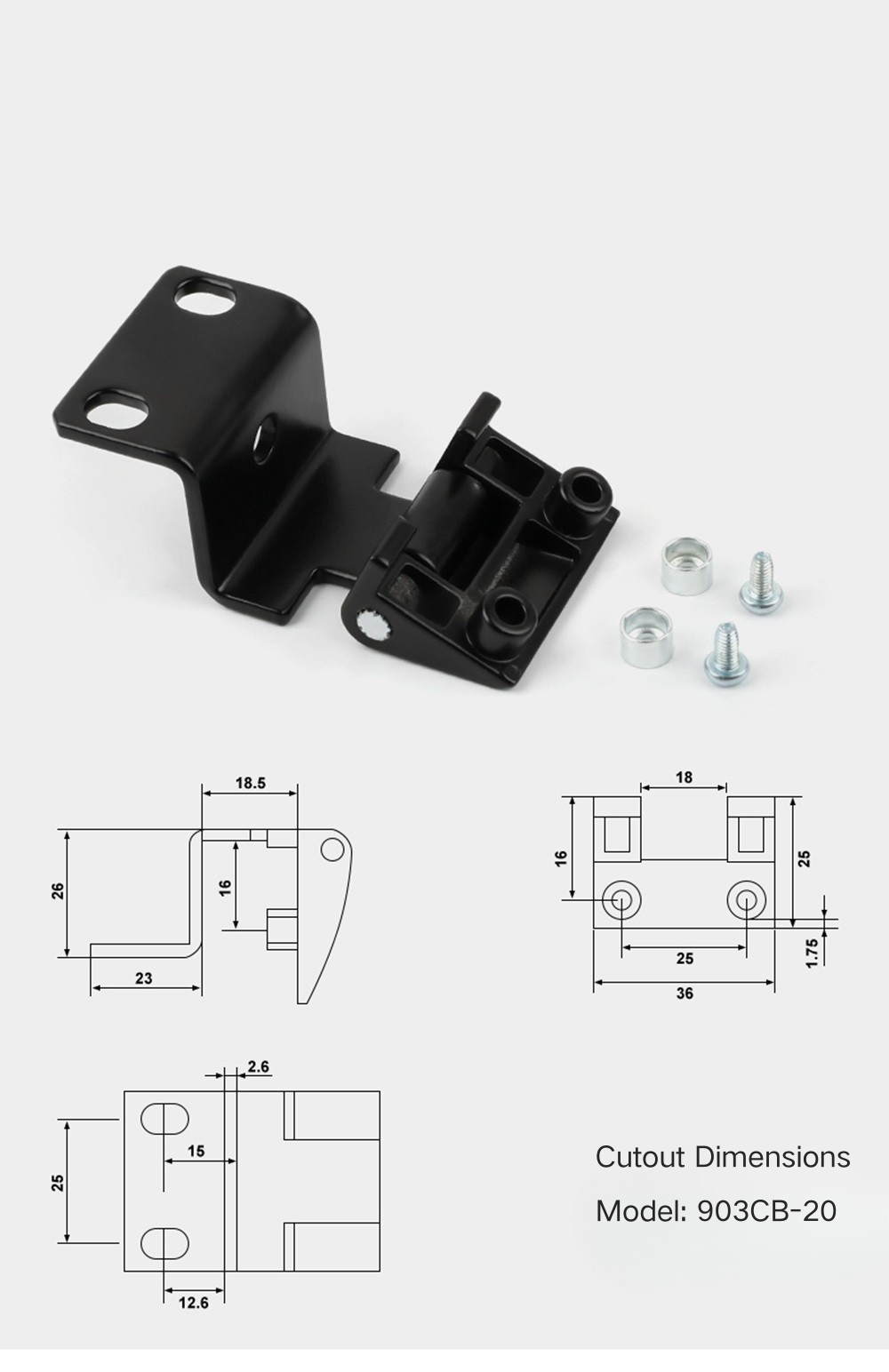

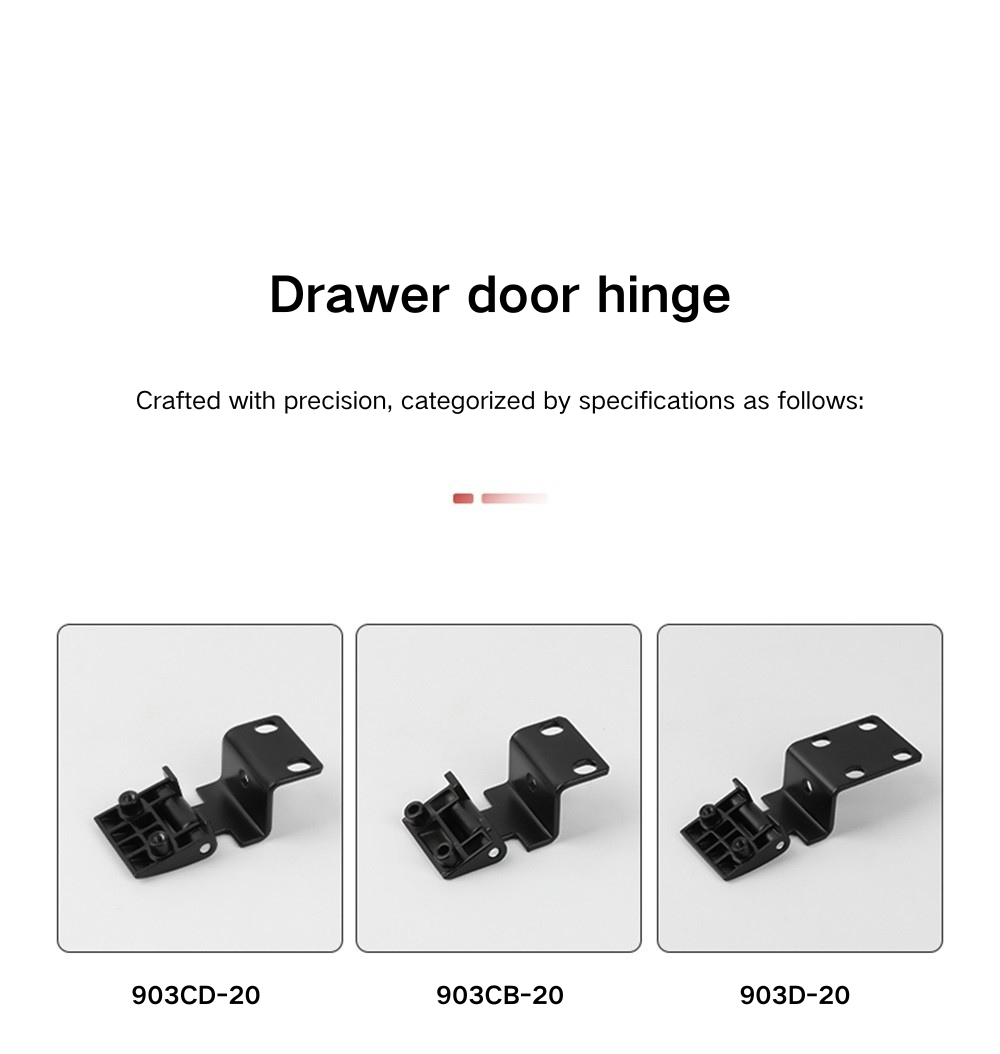

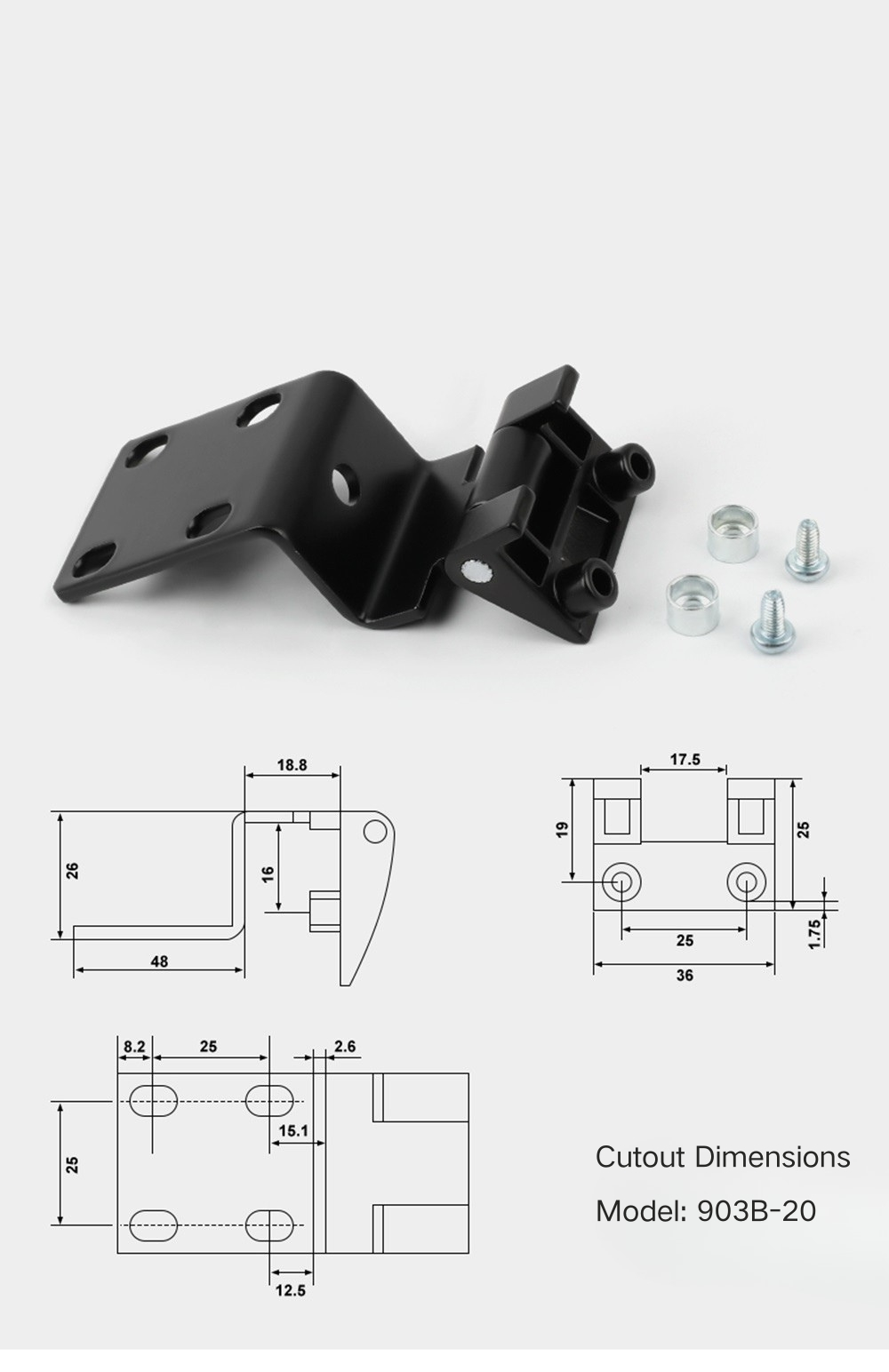

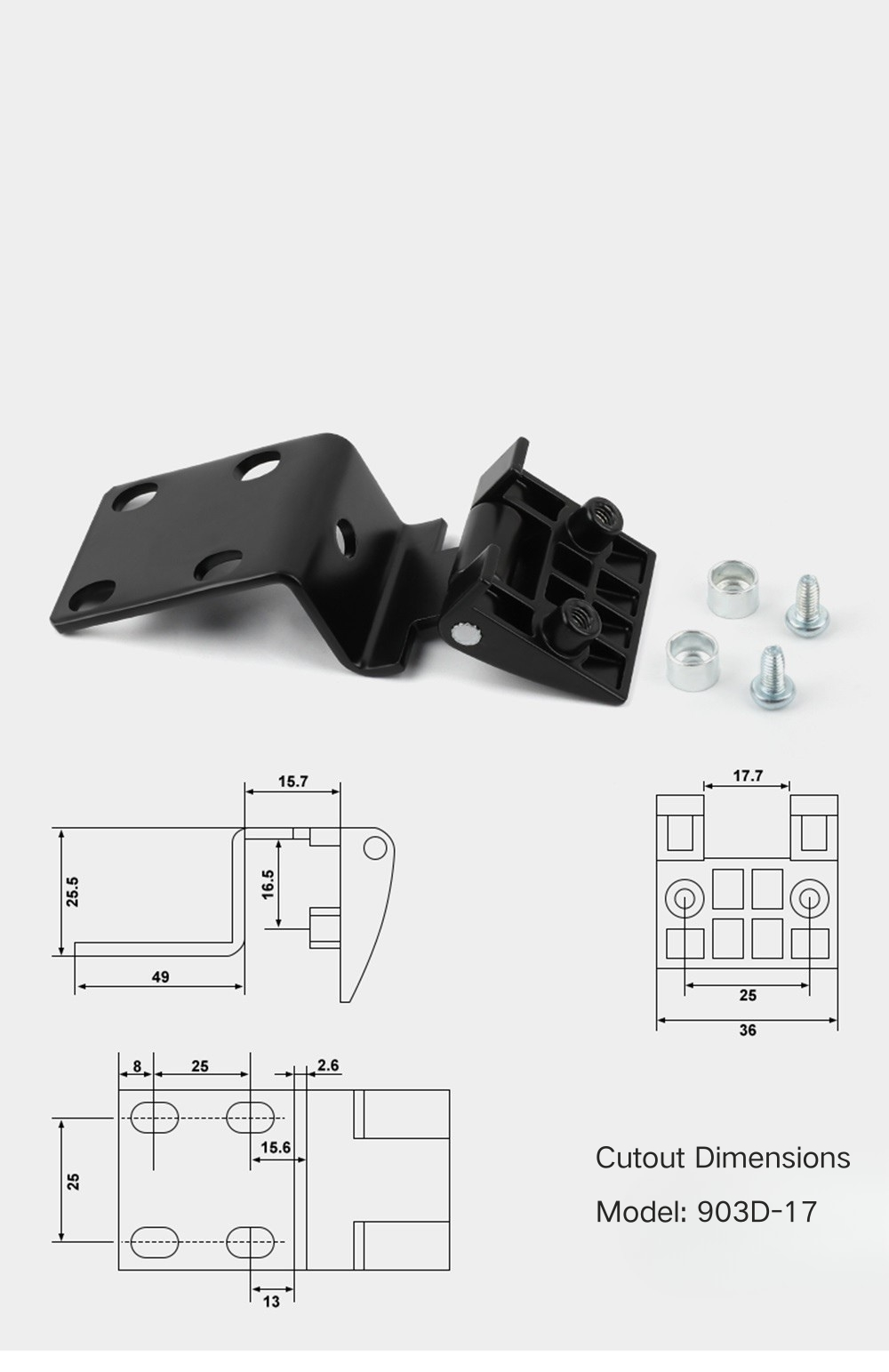

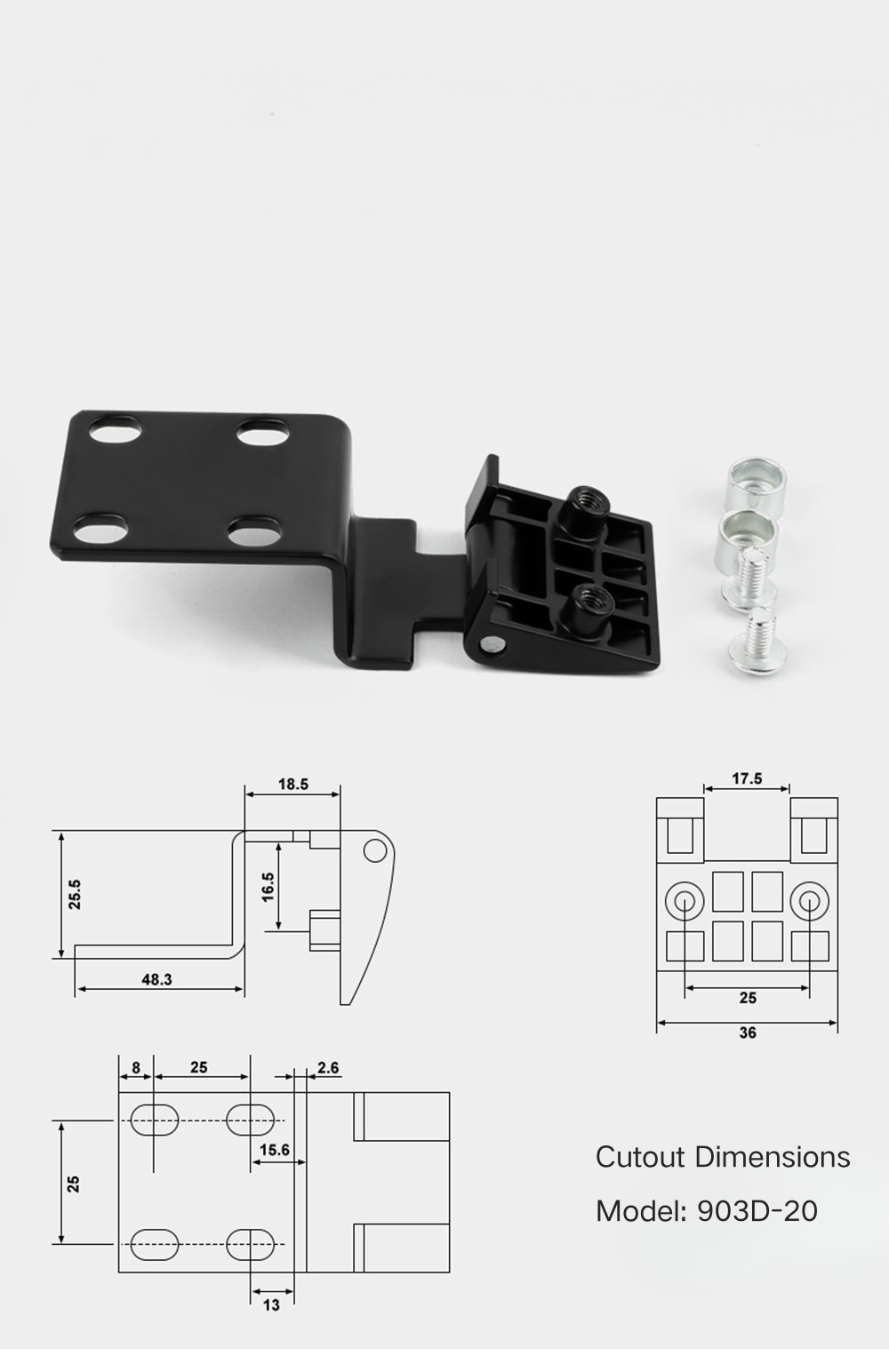

Seria CL901 obejmuje modele CL901B-17, CL901B-20 i CL901D-17, wszystkie z płytą przednią 36 × 17,5 mm i stałym przesunięciem otworów 8 mm + 2,5 mm. Seria CL903 to największa grupa w ofercie zawiasów, obejmująca siedem modeli, w tym CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 i CL903D-20 – obejmujących zarówno standardowe, jak i rozszerzone głębokości ościeżnic. Model CL233 uzupełnia asortyment w wykonaniu z czarnego stopu cynku, piaskowoniebieskiego stopu cynku i stopu aluminium, z płytą przednią 39 × 20 mm i rozstawem otworów 12 mm podobnym do CL803A-25.

Wymiary według serii

Seria CL803 zawiasów giętych do montażu bocznego obejmuje wszystkie modele o całkowitej szerokości od 18,5 mm do 23,5 mm i wysokości od 26 mm do 28,5 mm. CL803A-25 ma 23 mm szerokości i 26 mm wysokości oraz głębokość wewnętrzną 22,5 mm; CL803B-20 ma szerokość 18,5 mm i głębokość wewnętrzną 16 mm; CL803B-25 ma 23,5 mm szerokości i 28,5 mm wysokości oraz głębokość wewnętrzną 16 mm; a CL803D-25 ma 23,5 mm szerokości i 26,5 mm wysokości oraz 16,5 mm głębokości wewnętrznej. Wszystkie modele CL803 mają podstawę o szerokości 26 mm i płytę montażową o wysokości 20 mm.

Seria CL901 jest zauważalnie wyższa niż inne modele z gamy zawiasów giętych do montażu bocznego w drzwiach szafy zasilającej — wszystkie trzy mają całkowitą wysokość 39,5 mm, szerokości od 15,5 mm do 18,5 mm i stałą głębokość wewnętrzną wynoszącą 16,5 mm w całej płycie. Szerokości podstawy wynoszą 20 mm dla CL901B-17, 20,5 mm dla CL901B-20 i 20,5 mm dla CL901B-20 i 20,5 mm dla CL901B-20. 21 mm dla CL901D-17. Seria CL903 obejmuje szerszy zakres — szerokość podstawy od 48 mm do 73,8 mm w modelu rozszerzonym i wysokość całkowita od 25,5 mm do 26 mm. CL233 ma wymiary 24,5 × 24,5 mm, głębokość wewnętrzną 22 mm, płytę montażową 39,3 mm i przesunięcie otworów 7,5 mm + 15 mm na płycie przedniej.

Scenariusze zastosowań

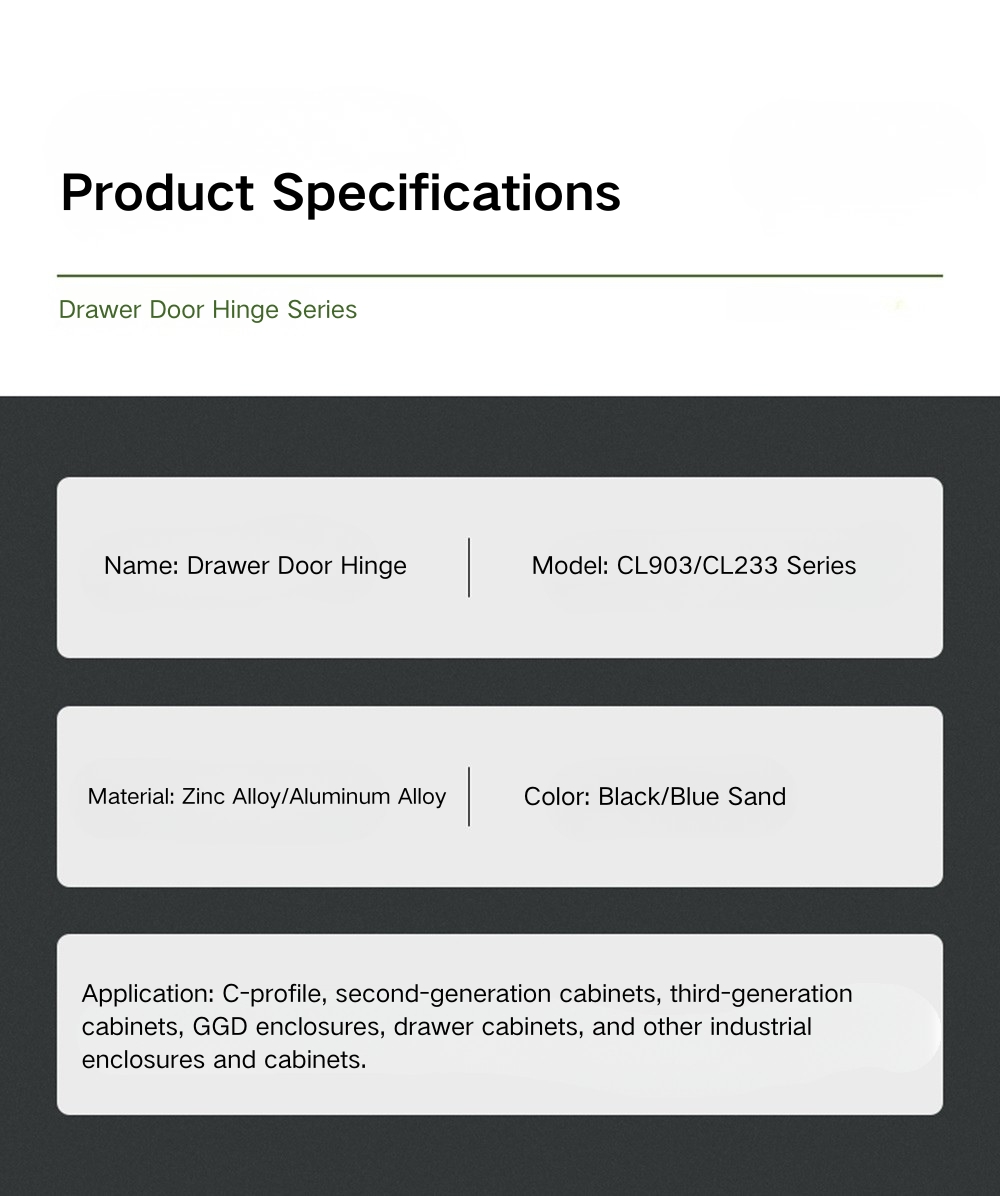

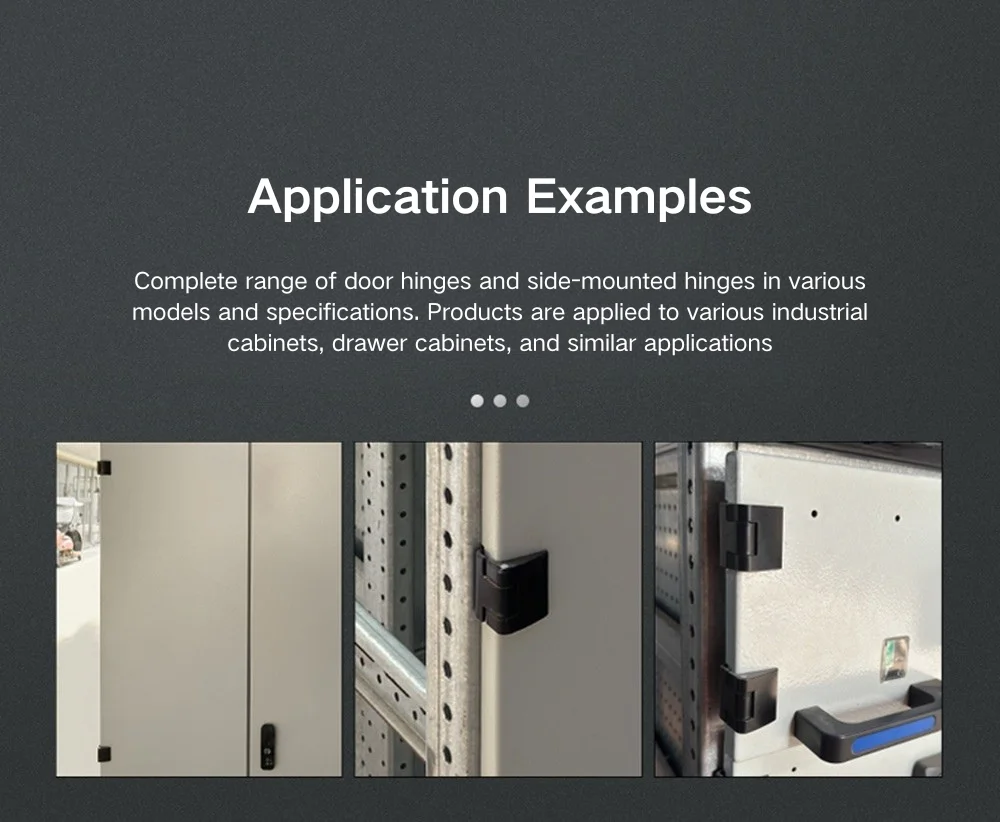

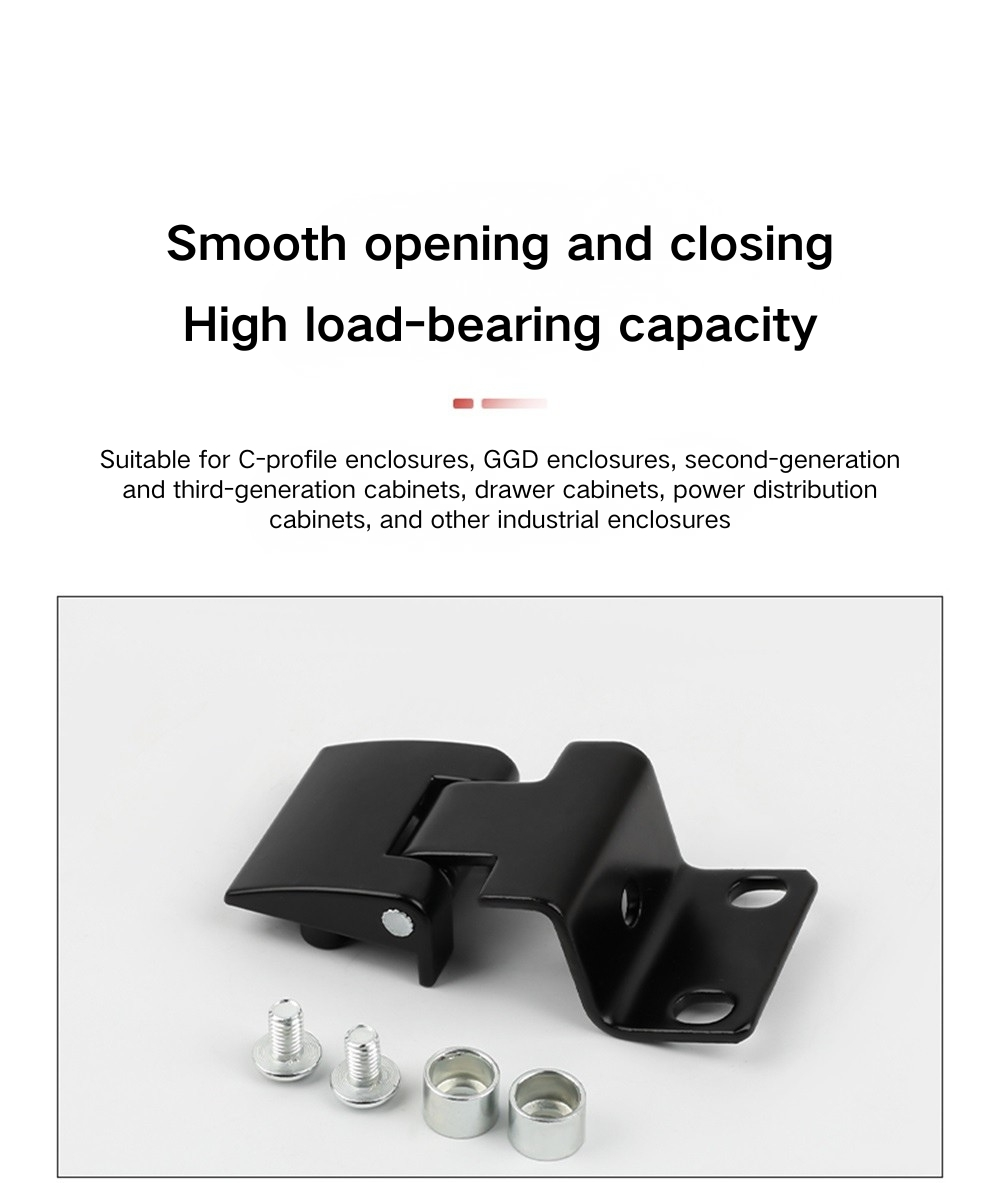

Zawias łukowy do drzwi szafy zasilającej montowany z boku zaprojektowano specjalnie do ram szaf zbudowanych na profilach stalowych o przekroju C, co jest standardową metodą konstrukcji szaf elektrycznych GGD, szaf rozdzielczych drugiej i trzeciej generacji, szaf z szufladami i obudów zasilających. Wygięty profil korpusu zawiasu zaczepia się o wargę w kształcie litery C, a płytkę czołową przykręca się do czoła panelu drzwi, co jest ustaloną metodą montażu w tego typu szafkach i nie wymaga modyfikacji standardowych profili ościeżnic.

Oprócz podstawowych zastosowań GGD i szaf zasilających, produkt ten pasuje również do innych obudów przemysłowych zbudowanych na kompatybilnych profilach ramy C lub podobnych giętych stalowych profilach. Model CL233 ze stopu cynku w kolorze piaskowoniebieskim jest czasami wymagany, gdy na zewnątrz szafy zastosowano schemat osprzętu oznaczony kolorami, natomiast wariant CL233 ze stopu aluminium jest lżejszą opcją w przypadku obudów, w których liczy się waga. Różnorodność rozmiarów modeli CL803, CL901 i CL903 oznacza, że ​​większość standardowych głębokości ram i grubości paneli drzwi na rynku GGD i szaf zasilających jest objęta jedną rodziną produktów.

Często zadawane pytania

P1: Jakie serie obejmuje ten asortyment zawiasów?

Oferta obejmuje cztery serie: CL803 (cztery modele), CL901 (trzy modele), CL903 (siedem modeli) i CL233 (trzy warianty). Wszystkie są wykonane ze stopu czarnego cynku, z wyjątkiem CL233, który jest również dostępny w kolorze piaskowoniebieskim i stopie aluminium.

P2: Do jakich typów szafek przeznaczony jest ten zawias?

Zawias kolankowy do montażu bocznego przeznaczony jest do ram szaf o profilu C, w tym szaf elektrycznych GGD, szaf rozdzielczych drugiej i trzeciej generacji, szaf z szufladami i obudów zasilających. Nie jest przeznaczony do obudów z płaską ramą lub spawanych.

P3: Jak jest zainstalowany ten zawias?

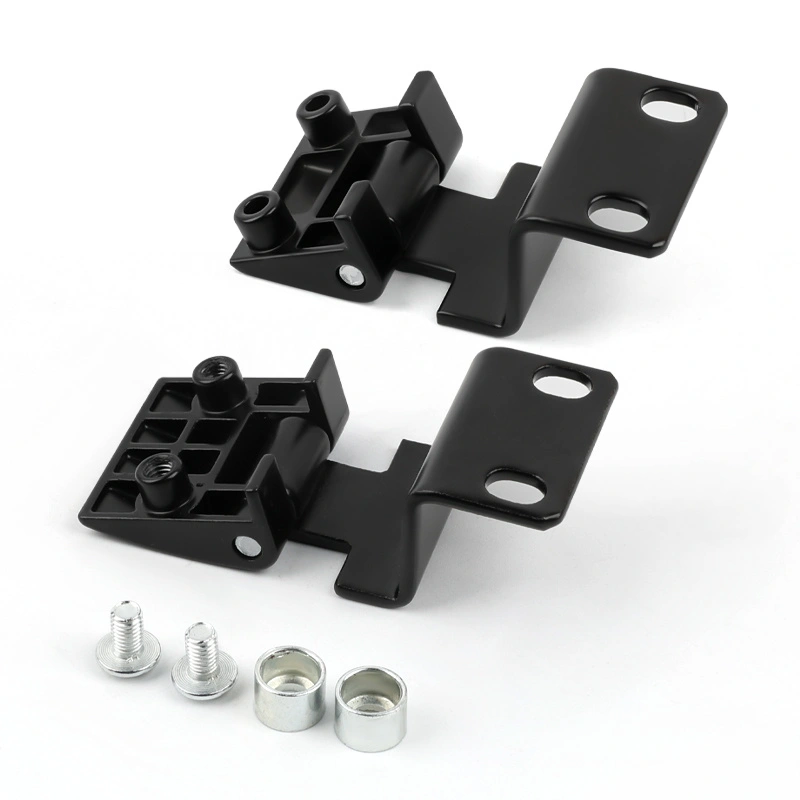

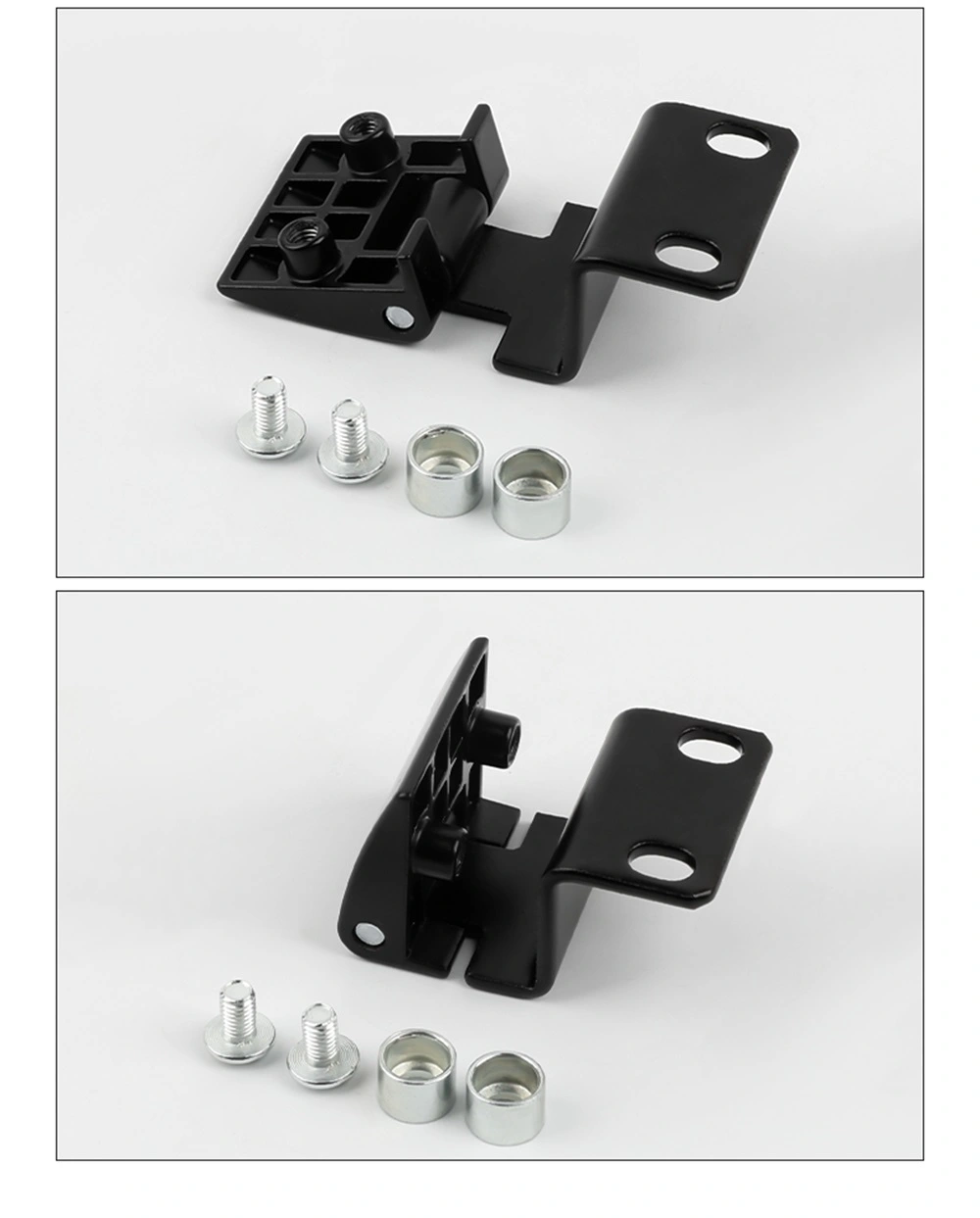

Wszystkie modele są mocowane śrubowo. Wygięty korpus zawiasu zaczepia się o krawędź ościeżnicy ceownika, a prowadnik przedni przykręcany jest do lica płyciny drzwi. Nie jest wymagane spawanie.

P4: Jaka jest różnica pomiędzy serią CL803, CL901 i CL903?

Seria różni się wymiarem całkowitym, głębokością ramy i konfiguracją płyty montażowej. Modele CL901 są najwyższe i mają całkowitą wysokość 39,5 mm; Modele CL803 są bardziej kompaktowe; Modele CL903 obejmują najszerszy zakres szerokości podstawy, w tym rozszerzony wariant 73,8 mm. Wybierz w oparciu o konkretny profil ramy i wymiary panelu drzwi.

P5: Co sprawia, że ​​CL233 różni się od innych serii?

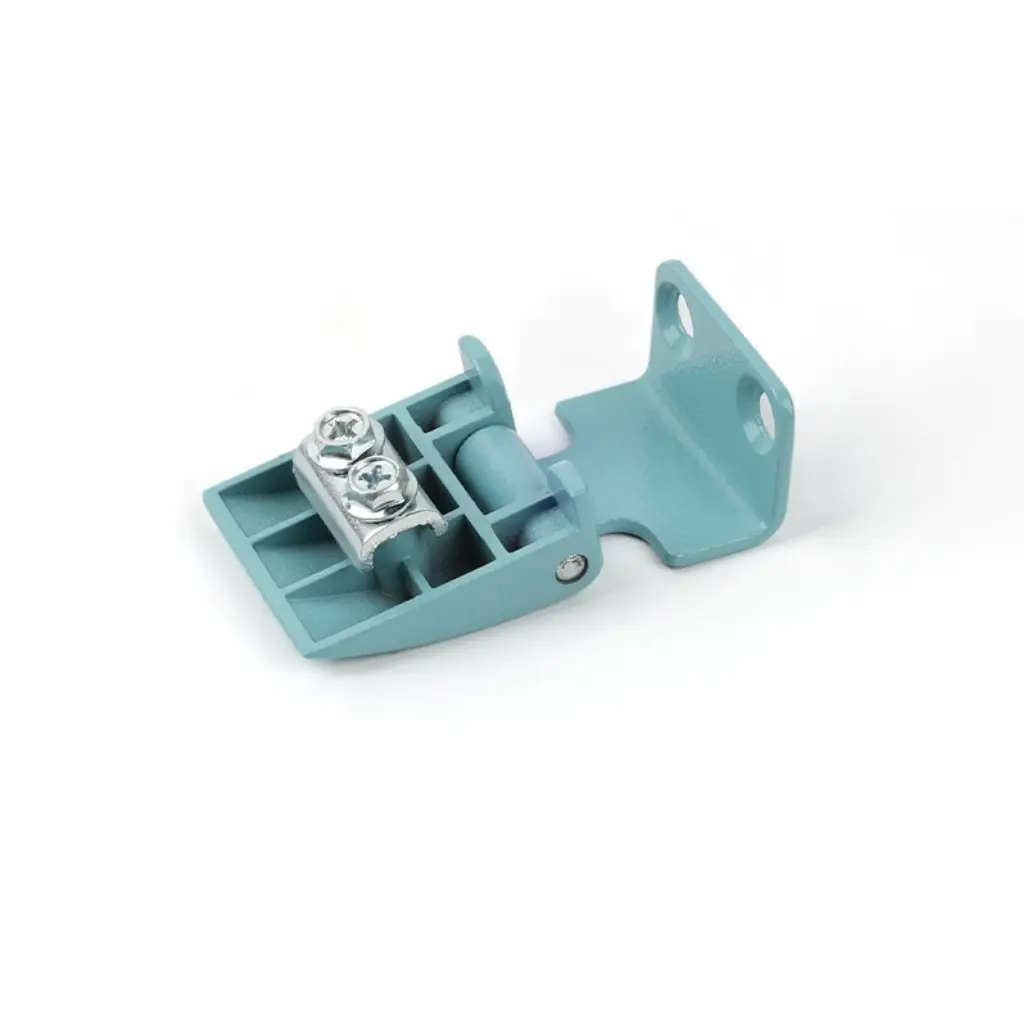

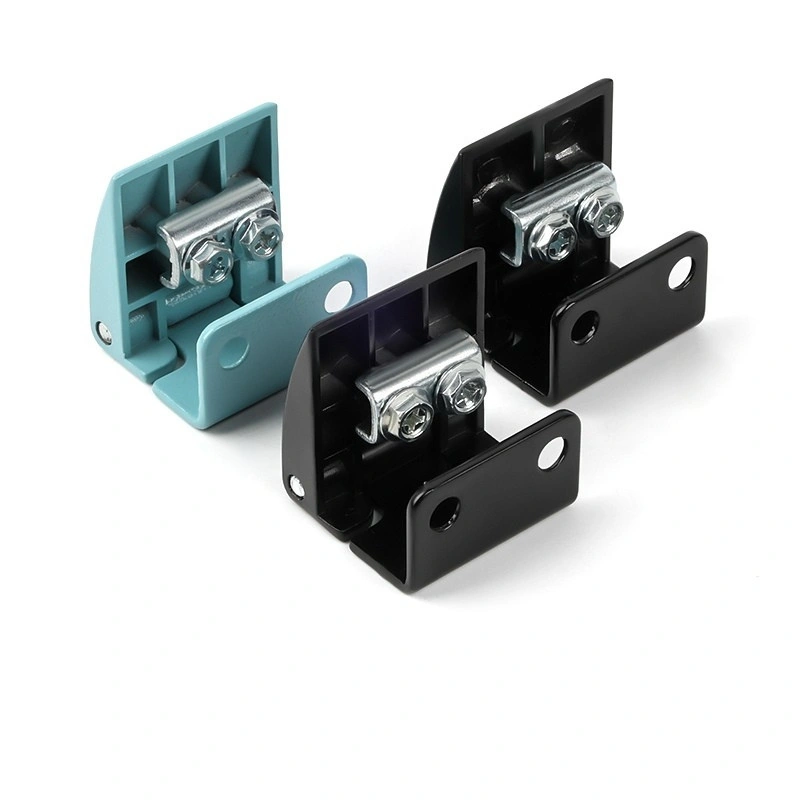

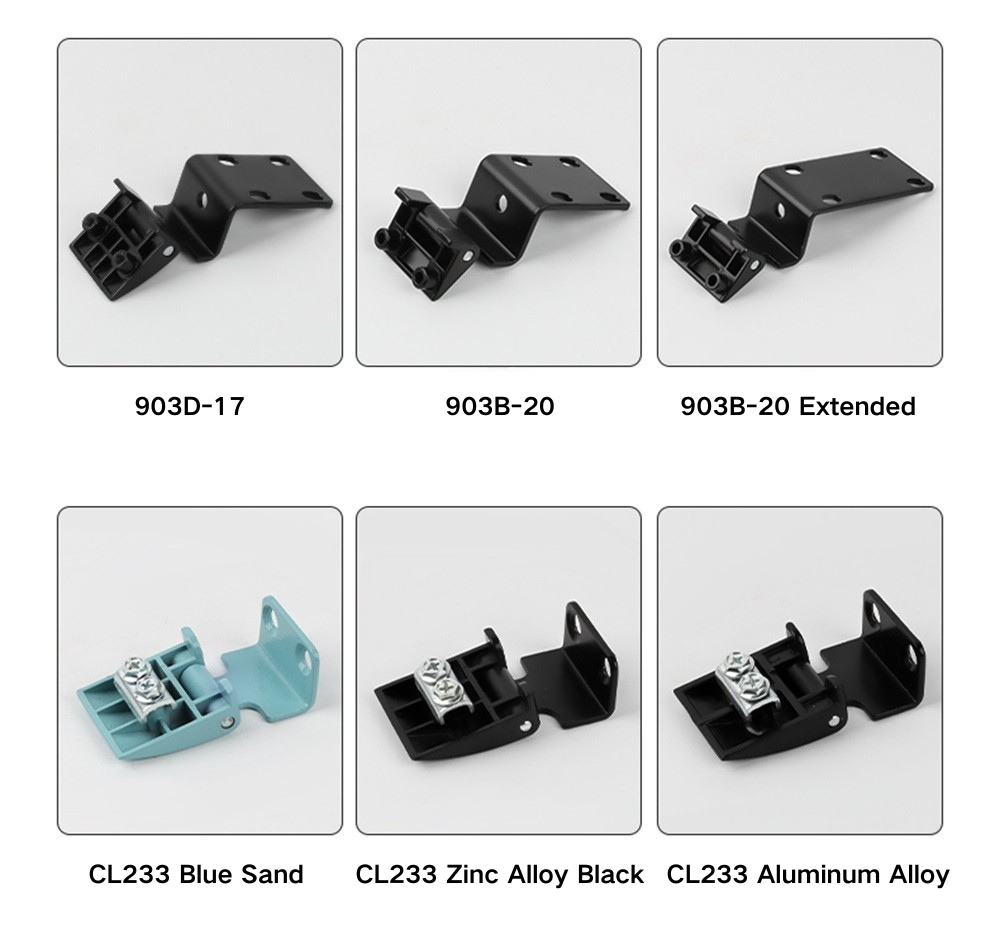

Model CL233 jest dostępny w trzech wariantach — czarny stop cynku, piaskowoniebieski stop cynku i stop aluminium — co czyni go jedynym modelem w ofercie z opcją kolorystyczną i alternatywą dla lekkiego materiału. Wymiary płyty przedniej (39×20 mm) są podobne do CL803A-25.

P6: Jak wybrać odpowiedni model do mojej szafki?

Wybór zależy od głębokości profilu ramy szafki, grubości panelu drzwi i preferencji płyty montażowej. Przyrostki liczbowe (-17, -20, -25) i przyrostki literowe (A, B, D, CB, CD) stanowią część oznaczenia modelu. Zapoznaj się z rysunkami wymiarowymi każdego modelu lub skontaktuj się z Yitai Lock, podając specyfikacje ramy, aby uzyskać rekomendację.

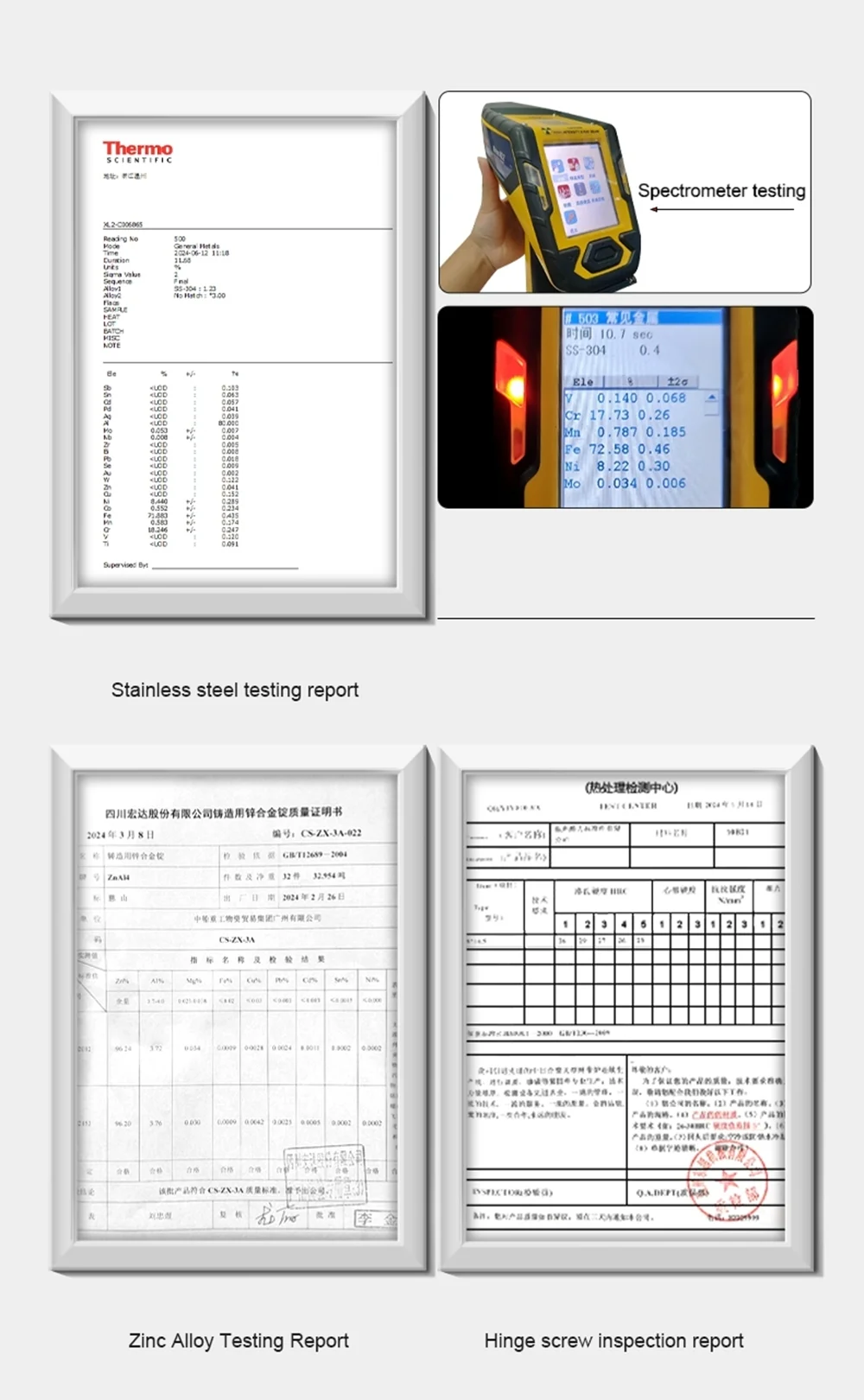

P7: Z jakiego materiału wykonane są zawiasy?

Większość modeli wykonana jest ze stopu czarnego cynku. Model CL233 jest dodatkowo dostępny w wersji ze stopu cynku i aluminium w kolorze piaskowoniebieskim. Konstrukcja ze stopu cynku zapewnia dobrą spójność wymiarową odlewu ciśnieniowego i dobrze radzi sobie ze standardowymi wewnętrznymi szafami przemysłowymi.

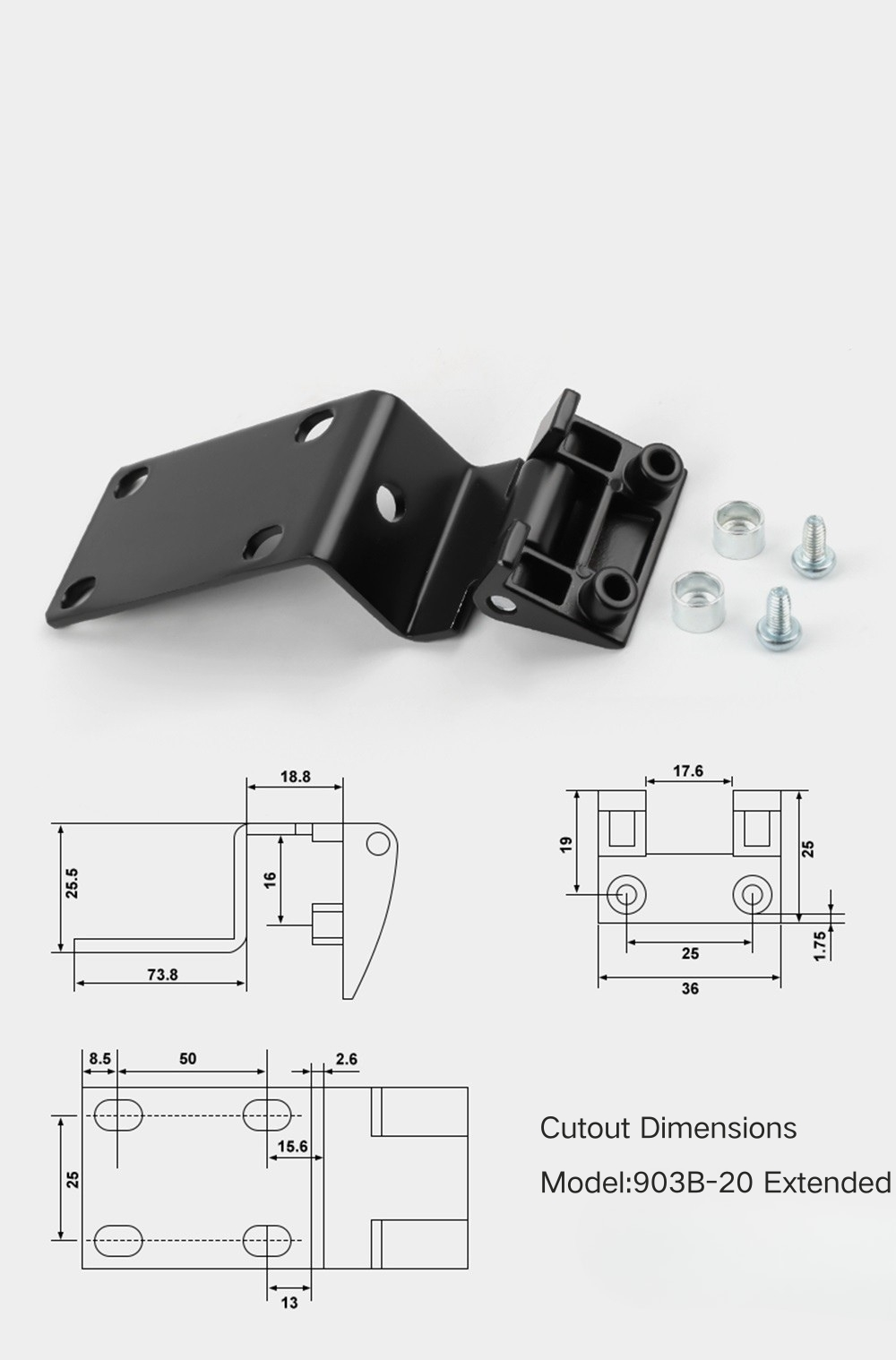

P8: Czy CL903B-20 Extended nadaje się do głębszych profili ram?

Tak — CL903B-20 Extended ma szerokość podstawy 73,8 mm, czyli znacznie szerszą niż standardowy CL903B-20 i wynosi 48 mm. Jest to właściwy wybór, gdy profil ramy szafy wymaga dłuższej podstawy zawiasu, aby połączyć głębszy kanał w kształcie litery C.
