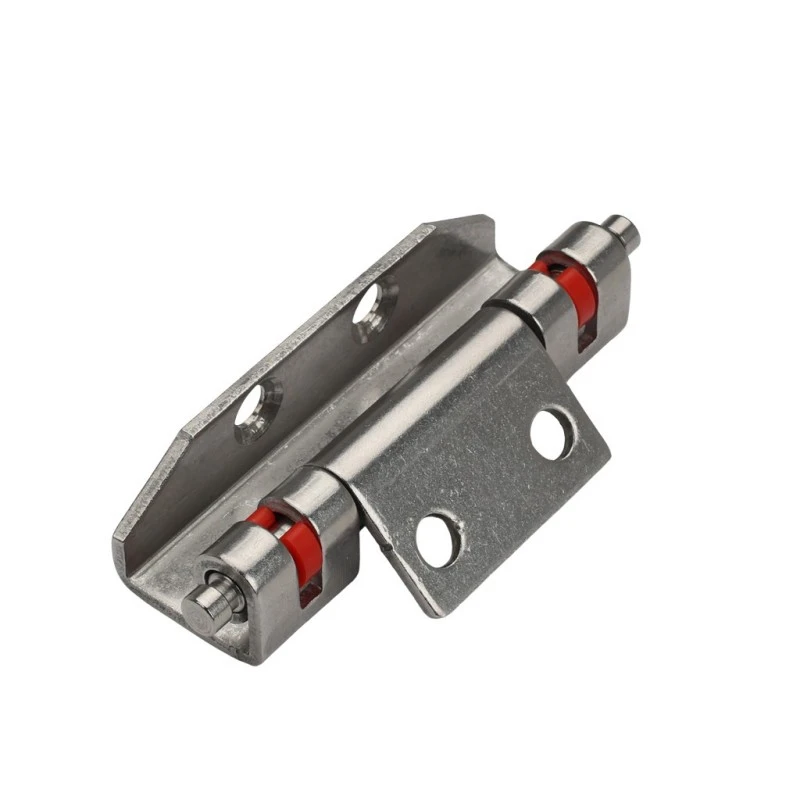

Całkowicie ukryty zawias ze stali nierdzewnej

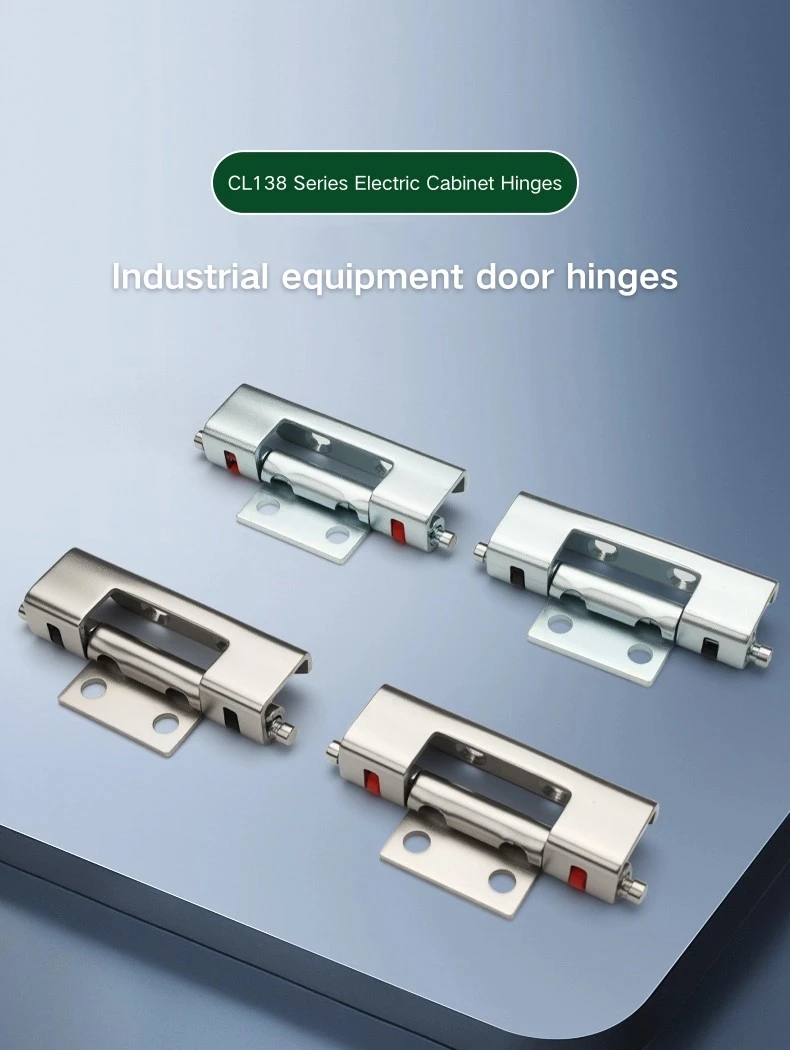

W przypadku hurtowni zaopatrujących się w ukryte zawiasy do szafek od Yitai Lock, całkowicie ukryty zawias ze stali nierdzewnej CL138 obejmuje cztery warianty, dwa materiały i dwa kolory zacisków. Wersje ze stali nierdzewnej są naturalnym wyborem w przypadku obudów pracujących w środowiskach wilgotnych lub korozyjnych, natomiast wersje ze stali węglowej dobrze sprawdzają się w przypadku standardowych konstrukcji wewnętrznych szaf rozdzielczych. Kolor zacisku — czarny lub czerwony — stanowi raczej różnicę wizualną niż funkcjonalną, dlatego wybór w tym przypadku sprowadza się do preferencji lub dopasowania do istniejącego okucia szafki.

Struktura i wymiary

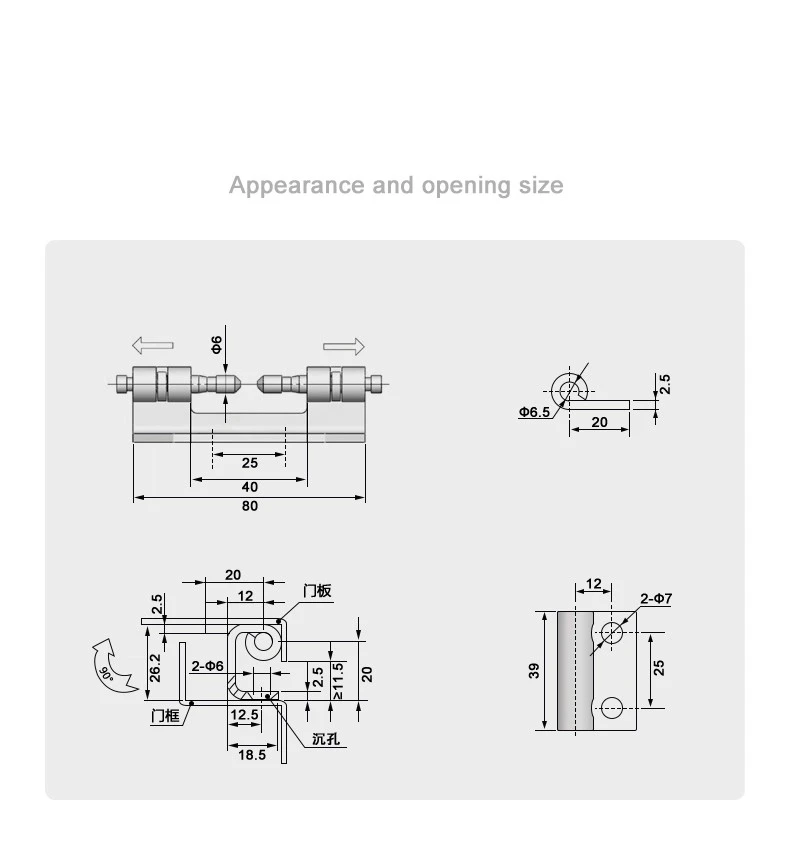

Całkowicie ukryty zawias ze stali nierdzewnej ma całkowitą długość 80 mm, przy czym korpus zawiasu ma długość 40 mm, a wewnętrzna rozpiętość pomiędzy dwoma końcami lufy wynosi 25 mm. Średnica tulei wynosi Φ6 mm, a każda z dwóch sekcji lufy rozciąga się na zewnątrz od centralnego korpusu, nadając zawiasowi charakterystyczny profil w kształcie hantli. Zespół zaciskowy znajduje się na końcach lufy i utrzymuje zawias w kanale ościeżnicy.

Płyta montażowa całkowicie ukrytego zawiasu ze stali nierdzewnej ma 39 mm wysokości i 25 mm szerokości oraz dwa otwory montażowe Φ7 mm oddalone od krawędzi o 12 mm. Bok ramy ma całkowitą głębokość 18,5 mm z podstawą 12,5 mm, dwoma otworami na lufę Φ6 mm i wgłębieniem ≥11,5 mm. Trzpień zaciskowy Φ6,5 mm jest wystawiony na odległość 2,5 mm w stosunku do lica skrzydła przy długości zaczepienia 20 mm.

Instalacja i montaż

Całkowicie ukryty zawias ze stali nierdzewnej montowany jest metodą spawania — płyta montażowa jest przyspawana do panelu drzwi, a korpus zawiasu łączy się z kanałem ościeżnicy podczas montażu. Otwarcie pod kątem 90° oznacza, że ​​drzwi odchylają się pod kątem prostym od czoła szafy, co spełnia standardowe wymagania dostępu w przypadku większości konfiguracji szaf rozdzielczych i sterowniczych.

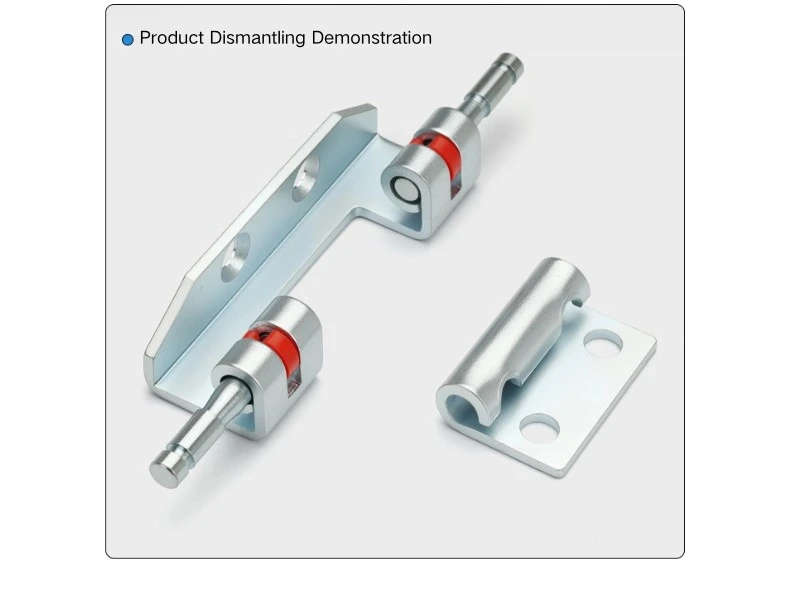

Po wspawaniu całkowicie ukryty zawias ze stali nierdzewnej jest zagłębiony w profilu ramy, dzięki czemu cylinder i zespół zacisku są ukryte od zewnątrz. Mechanizm zaciskowy na każdym końcu lufy blokuje zawias w kanale ramy i w razie potrzeby można go zwolnić w celu usunięcia drzwi. To ukryte mocowanie sprawia, że ​​zawias jest kompatybilny także z systemami ram szafek Rittal, gdzie geometria szyny odpowiada temu rodzajowi montażu zawiasów wpuszczanych.

Opcje materiału i zacisku

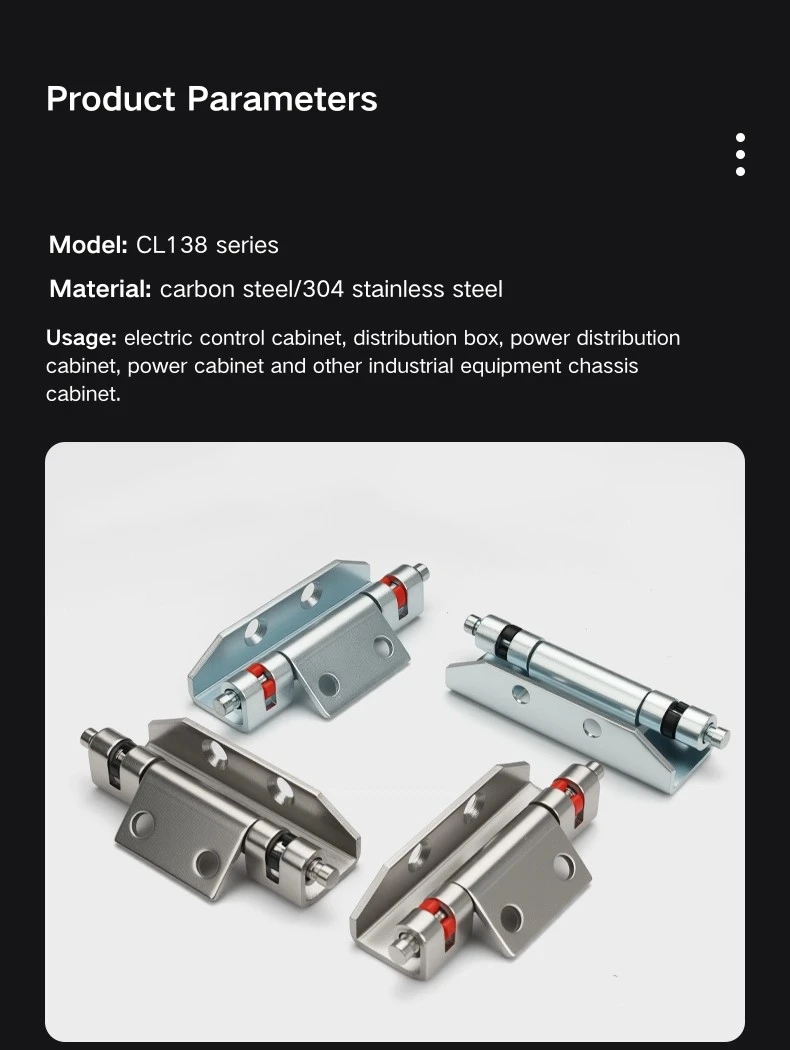

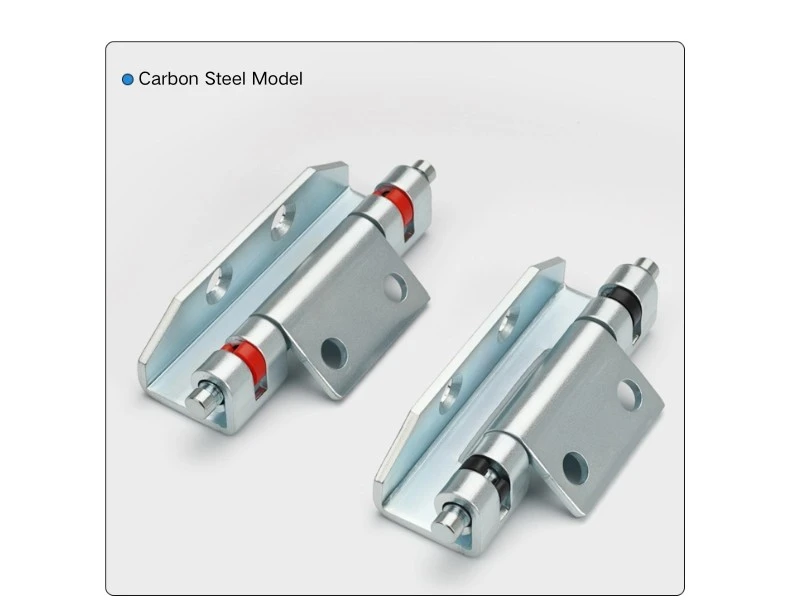

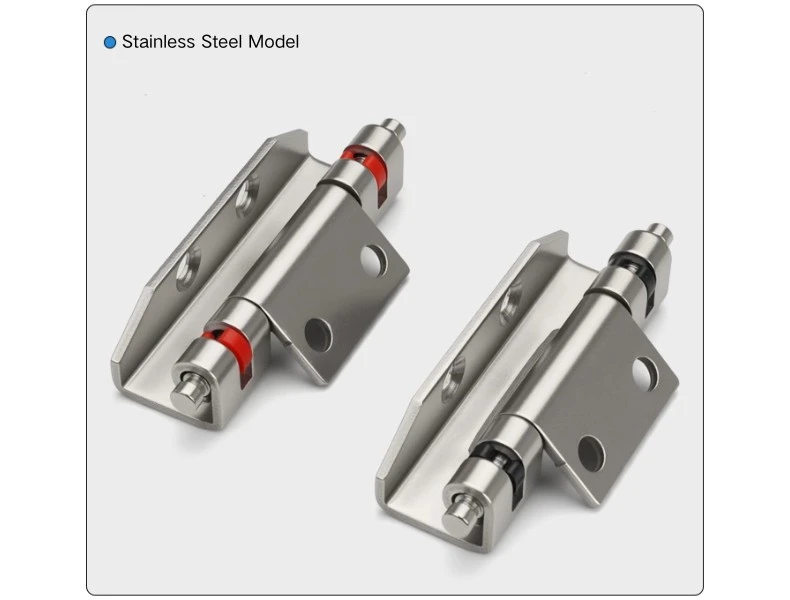

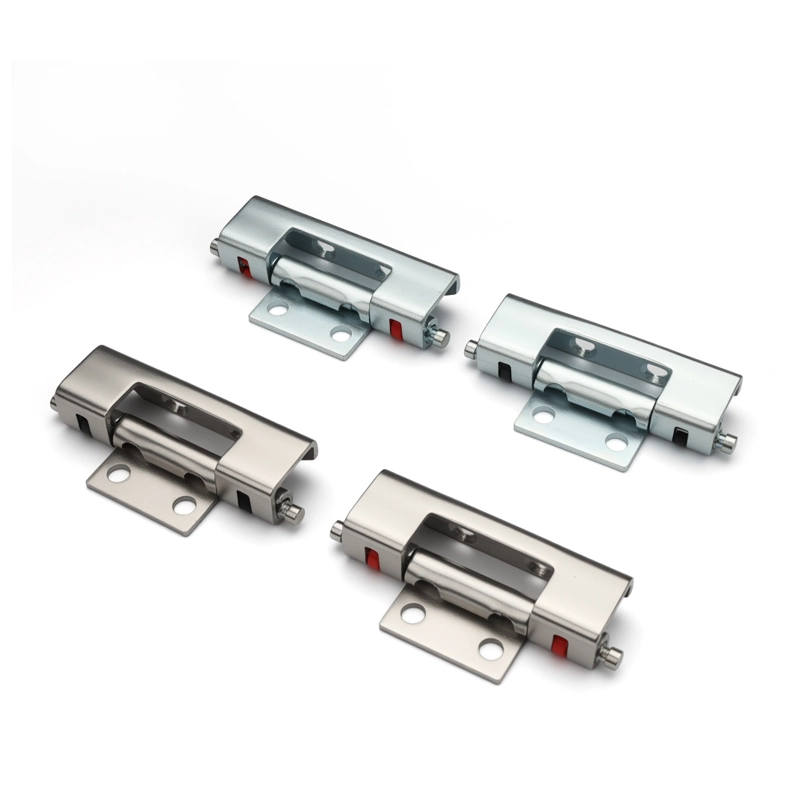

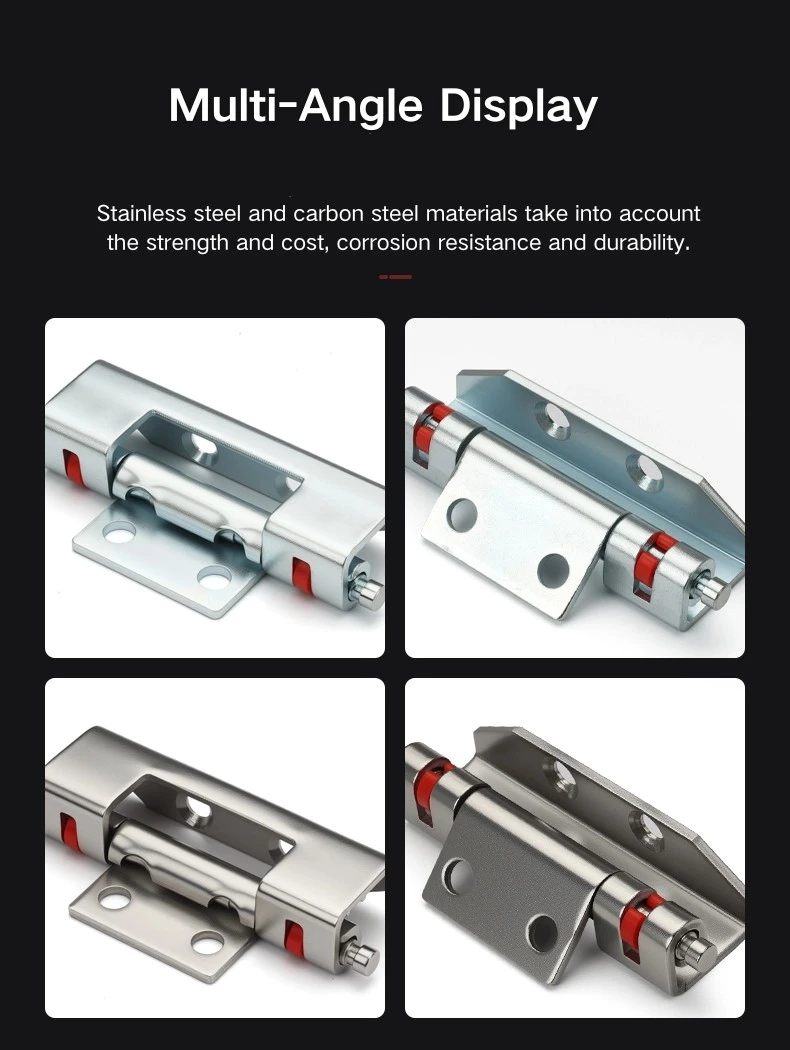

Całkowicie ukryty zawias ze stali nierdzewnej jest dostępny w wersji ze stali węglowej i stali nierdzewnej, z czarnym lub czerwonym kolorem zacisku w obu materiałach – w sumie cztery warianty. Wersja ze stali nierdzewnej lepiej nadaje się do obudów w wilgotnych przestrzeniach, instalacjach zewnętrznych lub środowiskach, w których odporność na korozję ma znaczenie w miarę upływu czasu. Stal węglowa nadaje się do zastosowań w suchych szafach wewnętrznych, gdzie wymagania dotyczące wykończenia są bardziej standardowe.

Kolor zacisku na całkowicie ukrytym zawiasie ze stali nierdzewnej — czarny lub czerwony — to różnica kosmetyczna, bez różnicy pod względem materiału lub nośności między nimi. Czerwone zaciski są czasami używane jako wizualny wskaźnik określonych linii szafek lub do rozróżnienia pozycji zawiasów w obudowach wielodrzwiowych; Czarne zaciski są bardziej powszechnym rozwiązaniem domyślnym. Tak czy inaczej, wydajność jest identyczna.

Scenariusze zastosowań

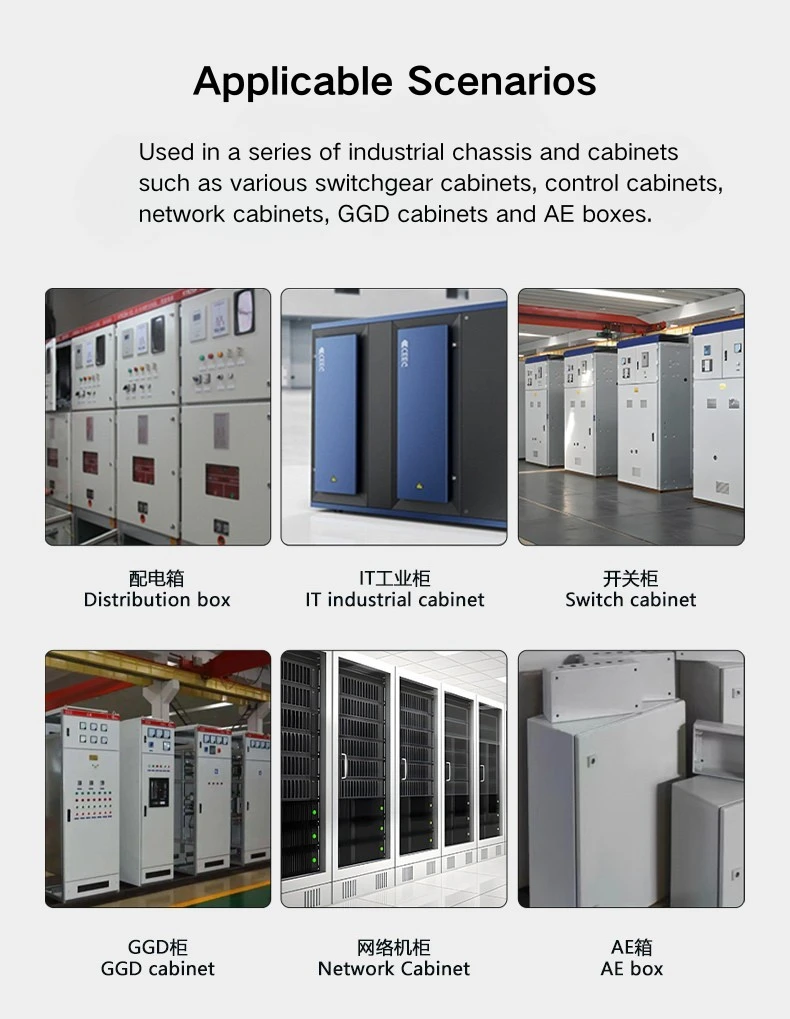

Całkowicie ukryty zawias ze stali nierdzewnej jest stosowany w szafach rozdzielczych, obudowach urządzeń sterujących i panelach rozdzielnic, gdzie wymagana jest płaska, pozbawiona okuć zewnętrzna strona drzwi. Całkowicie ukryty profil sprawia, że ​​zawias jest niewidoczny, gdy drzwi są zamknięte, co pasuje do szaf instalowanych w widocznych miejscach — serwerowniach, sterowniach lub pomieszczeniach użyteczności publicznej — gdzie odsłonięte okucia zawiasów wyglądałyby nie na miejscu.

Kompatybilność z ramami szafek Rittal sprawia, że ​​całkowicie ukryty zawias ze stali nierdzewnej jest prostą opcją dla producentów lub integratorów już pracujących z tym systemem ram. Wariant ze stali nierdzewnej spełnia wymagania antykorozyjne obudów zewnętrznych lub o wysokiej wilgotności, a opcja ze stali węglowej pokrywa większość standardowych konstrukcji wewnętrznych szaf rozdzielczych, w których zarówno koszty, jak i warunki środowiskowe są umiarkowane.

Często zadawane pytania

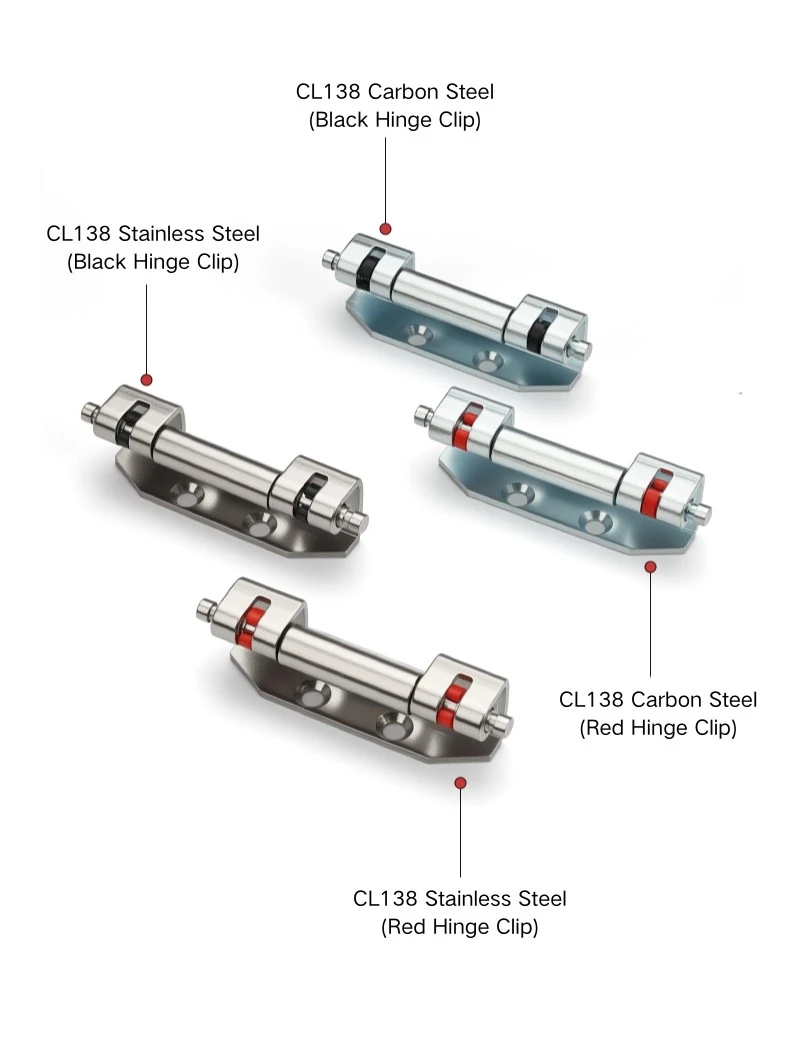

P1: Jakie warianty są dostępne dla CL138?

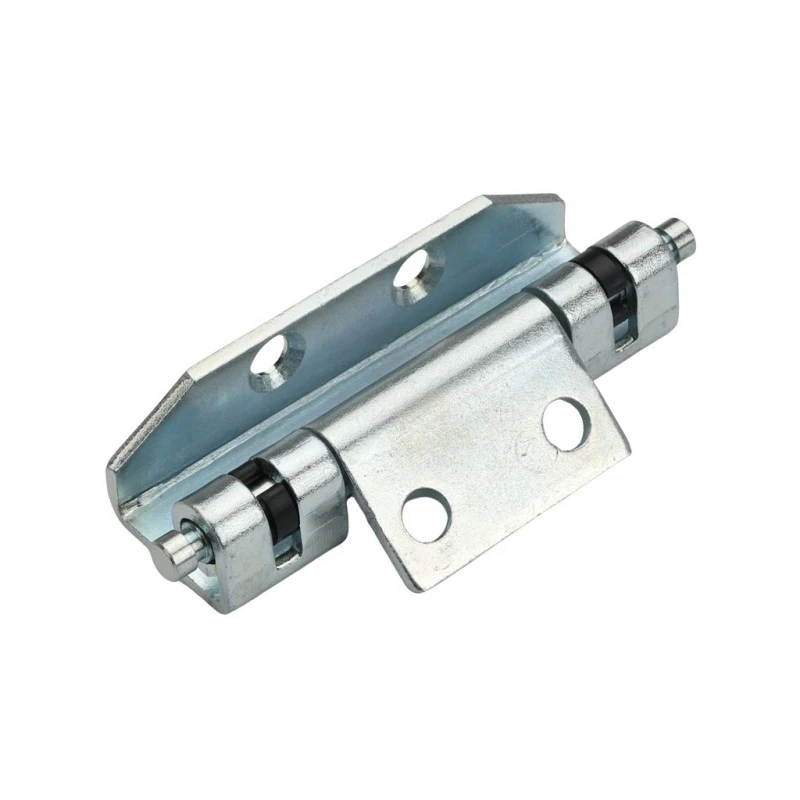

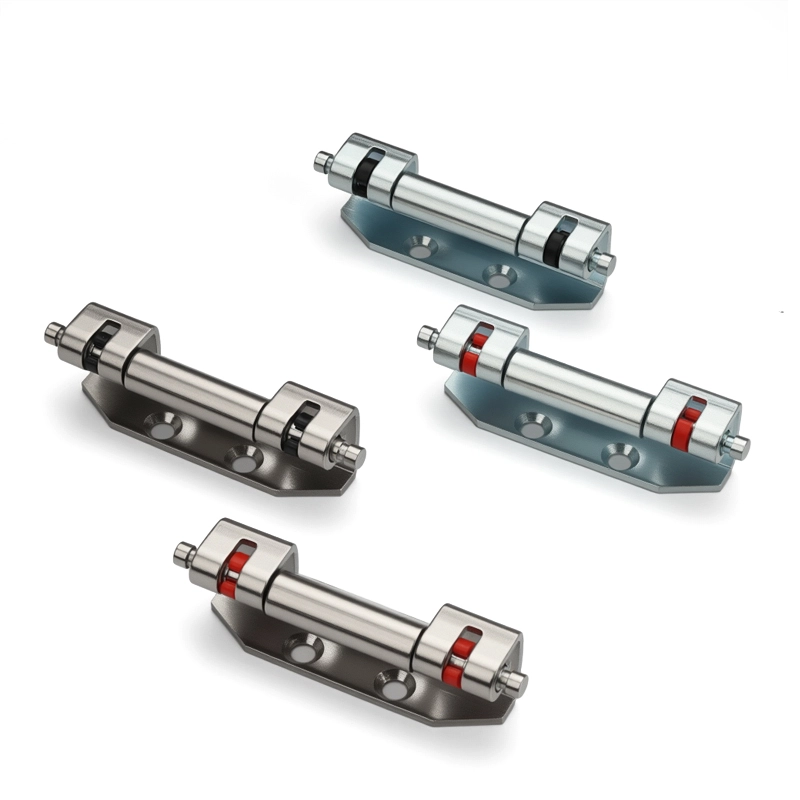

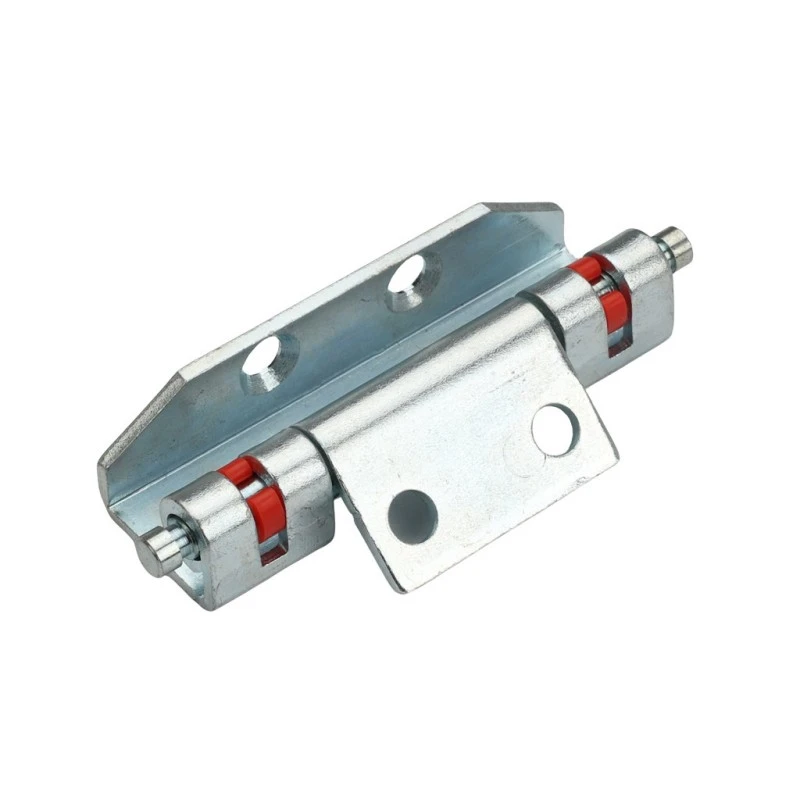

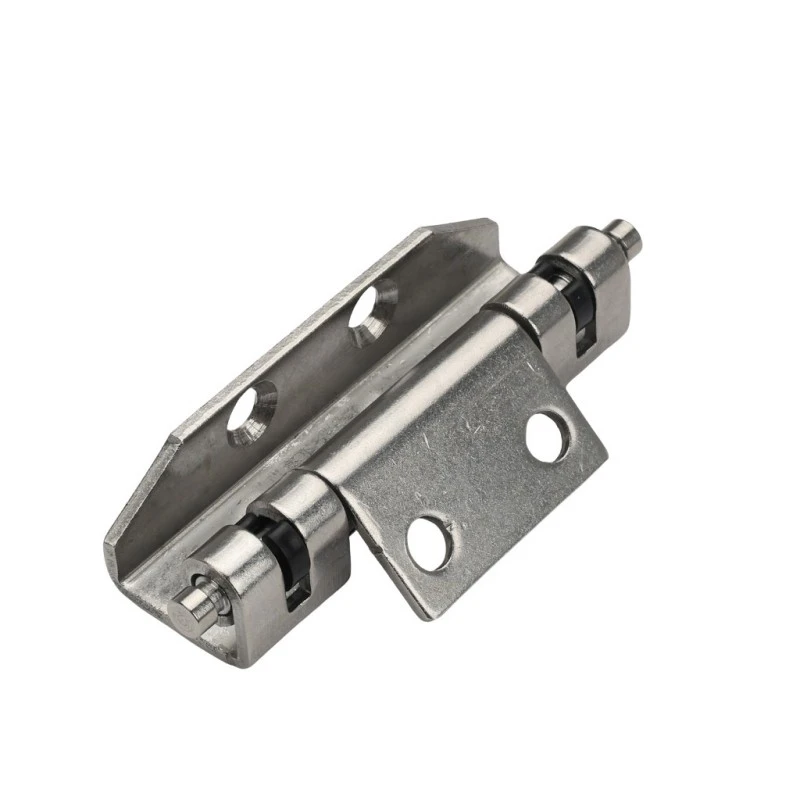

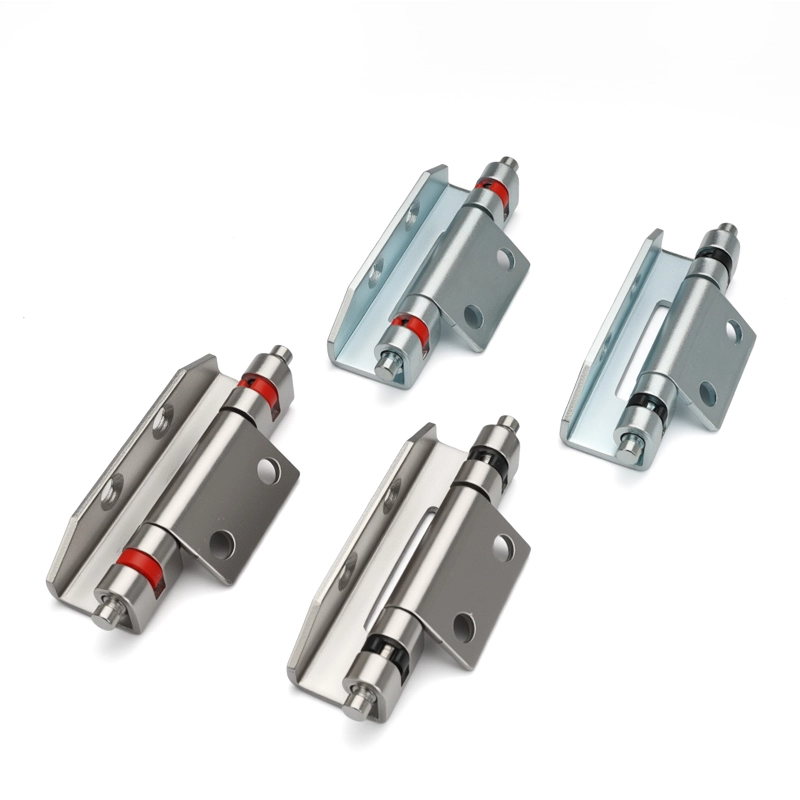

CL138 jest dostępny w czterech wariantach: stal węglowa z czarnym zaciskiem, stal węglowa z czerwonym zaciskiem, stal nierdzewna z czarnym zaciskiem i stal nierdzewna z czerwonym zaciskiem. Kolor zacisku ma wyłącznie charakter kosmetyczny — nie ma funkcjonalnej różnicy między czarnym i czerwonym.

P2: Jaki jest kąt otwarcia CL138?

Zawias ukryty CL138 otwiera się pod kątem 90°, co pokrywa standardowe wymagania dostępu do drzwi szaf rozdzielczych i szaf sterowniczych.

P3: Jak jest zainstalowany CL138?

CL138 jest spawany — płyta montażowa jest przyspawana do panelu drzwi podczas produkcji szafy, a korpus zawiasu łączy się z kanałem ramy. W tym modelu nie ma opcji montażu śrubowego.

P4: Czy CL138 jest kompatybilny z szafami Rittal?

Tak, zawias puszkowy CL138 jest kompatybilny z ramami szafek Rittal. Geometria zazębienia szyny zawiasu jest dostosowana do profilu ramy Rittal.

P5: Co oznaczają kolory zacisków?

Zaciski czarne i czerwone to tylko warianty kolorystyczne – materiał i nośność są w obu przypadkach takie same. Kolor czerwony jest czasami używany jako wizualny wskaźnik umożliwiający rozróżnienie pozycji zawiasów lub linii szafek; czarny jest częściej wybieranym domyślnym wyborem.

P6: Jaki materiał wybrać na obudowy zewnętrzne?

Wersja CL138 ze stali nierdzewnej jest właściwym wyborem do obudów zewnętrznych, środowisk wilgotnych lub instalacji, w których odporność na korozję jest wymaganiem długoterminowym. Stal węglowa nadaje się do standardowych zastosowań w wewnętrznych szafach rozdzielczych.
