Zawias do montażu powierzchniowego szafki elektrycznej

Dla nabywców zaopatrujących się w zawiasy do szafek firmy Yitai Lock do paneli dystrybucyjnych lub obudów przemysłowych, seria zawiasów do szaf elektrycznych do montażu powierzchniowego CL219 obejmuje użyteczny zakres rozmiarów w jednym spójnym projekcie. CL219-1 to największy z całej trójki, CL219-3 znajduje się pośrodku, a CL219-2 jest najmniejszy — zatem istnieje model pasujący do większości rozmiarów drzwi bez konieczności zmiany serii zawiasów. Wszystkie trzy są mocowane śrubami w czterech punktach mocowania, a wersje ze stali nierdzewnej mają lustrzane wykończenie do zastosowań, w których priorytetem jest zarówno odporność na korozję, jak i wygląd powierzchni.

Opcje modelu i wymiary

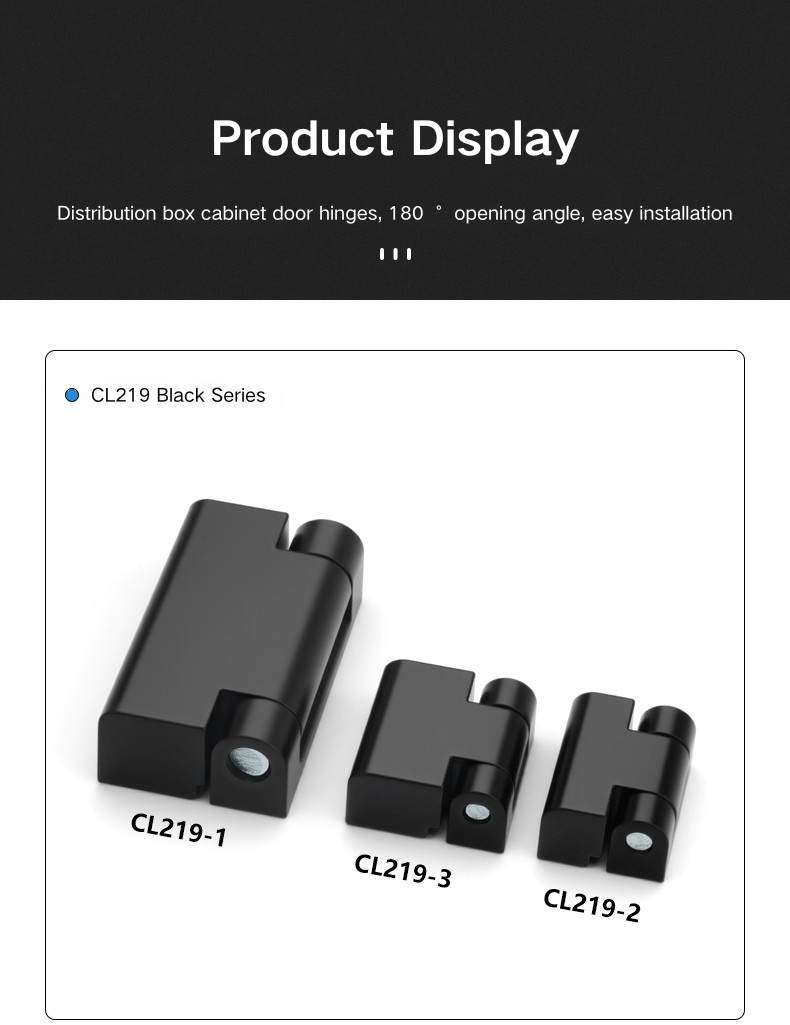

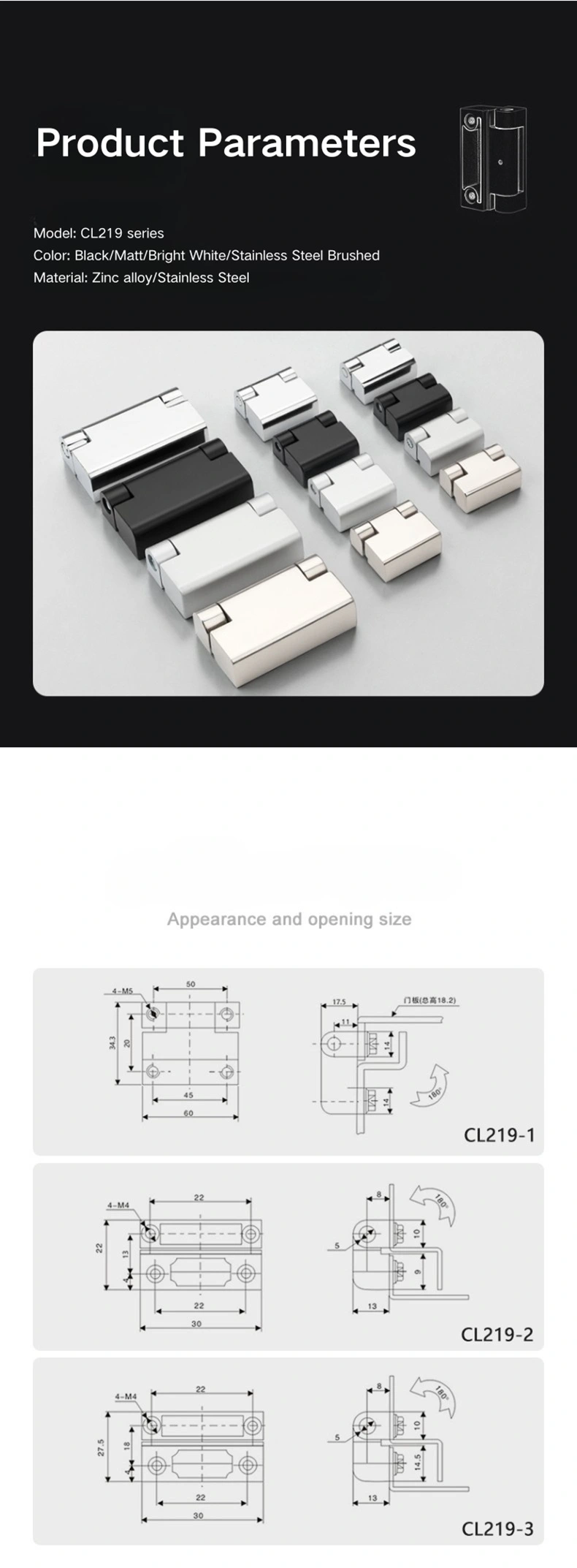

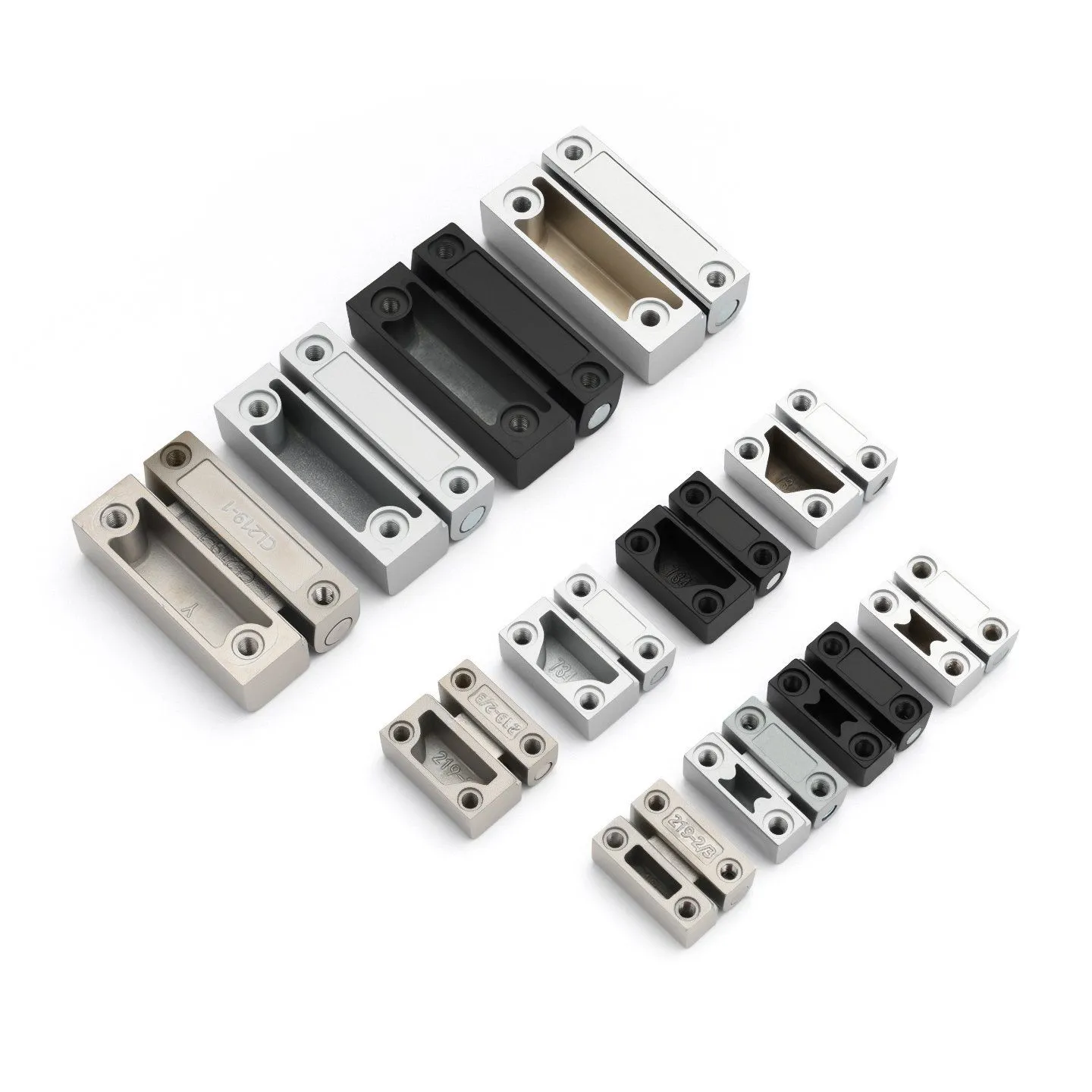

Zawias do montażu powierzchniowego szafki elektrycznej jest dostępny w trzech rozmiarach. CL219-1 to największy model, mający wymiary całkowite 60 × 34,3 mm, rozpiętość skrzydeł wewnętrznych wynoszącą 45 mm i cztery śruby montażowe M5. CL219-2 jest najmniejszy i ma całkowite wymiary 30 × 22 mm, rozpiętość wewnętrzną 22 mm i cztery śruby M4. CL219-3 mieści się pomiędzy nimi pod względem ogólnych wymiarów 30 × 27,5 mm, również z rozpiętością wewnętrzną 22 mm i czterema śrubami M4 — nieco wyższy niż CL219-2, ale ma tę samą szerokość i rozmiar śrub.

Wybór pomiędzy modelami zawiasu do montażu powierzchniowego do szafy elektrycznej sprowadza się do rozmiaru panelu drzwi i obciążenia, jakie zawias musi wytrzymać. CL219-1 to właściwy wybór w przypadku większych i cięższych drzwi szafek; CL219-2 pasuje do lżejszych, kompaktowych obudów; a CL219-3 znajduje się pomiędzy nimi, oferując nieco większą wysokość niż CL219-2 przy zachowaniu tej samej szerokości podstawy. Wszystkie trzy otwierają się pod kątem 180°.

Opcje wykończenia i materiału

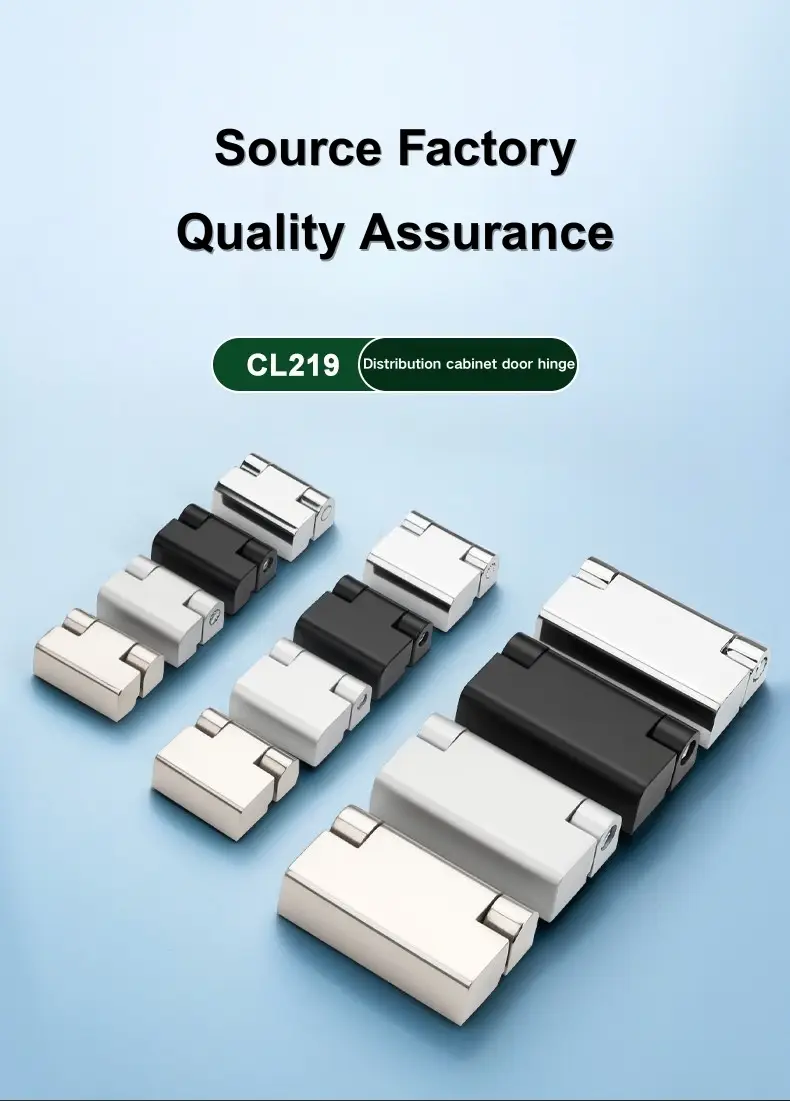

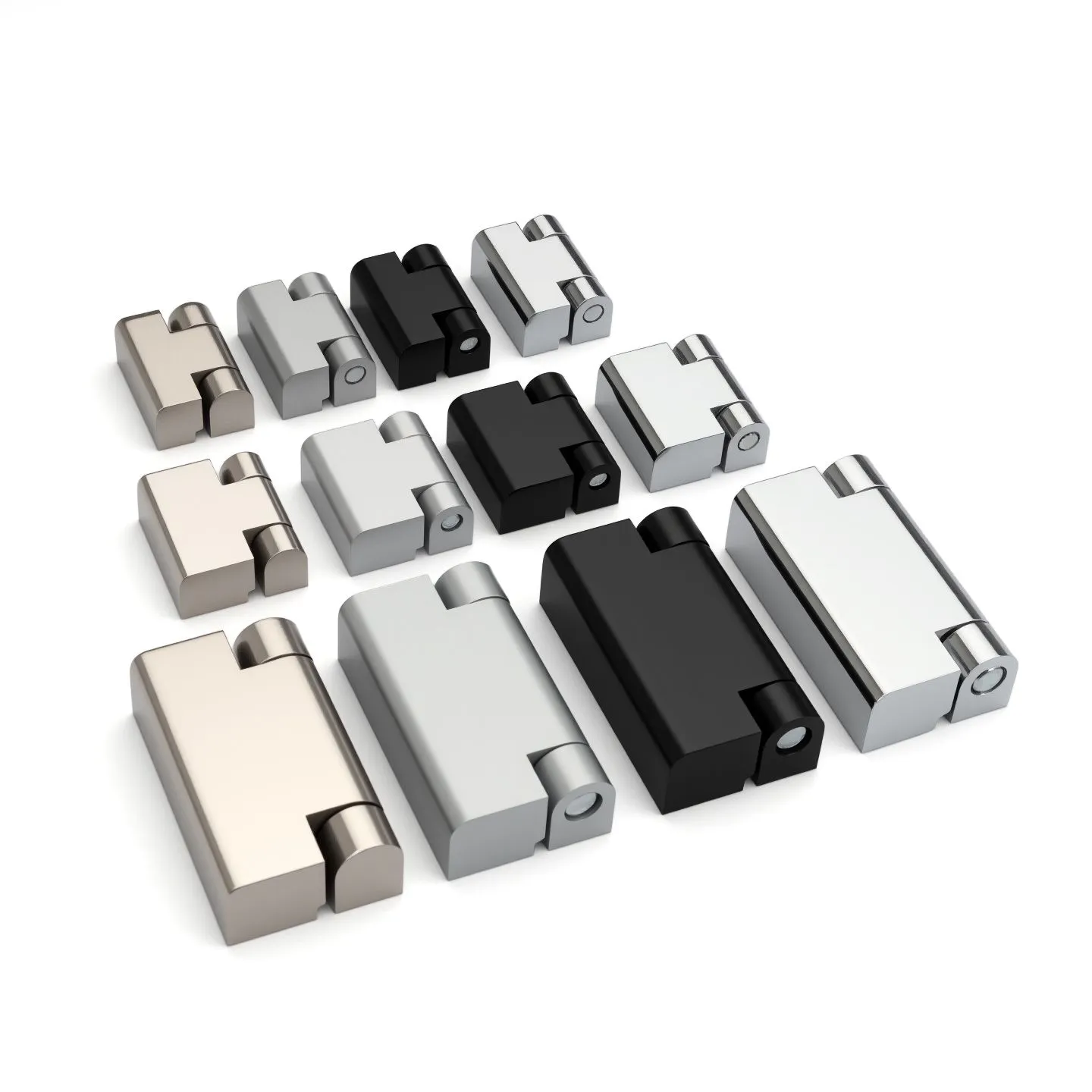

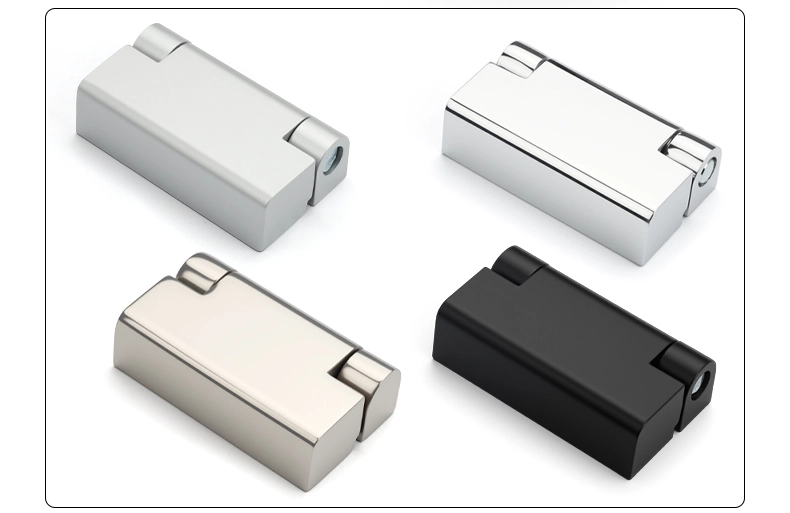

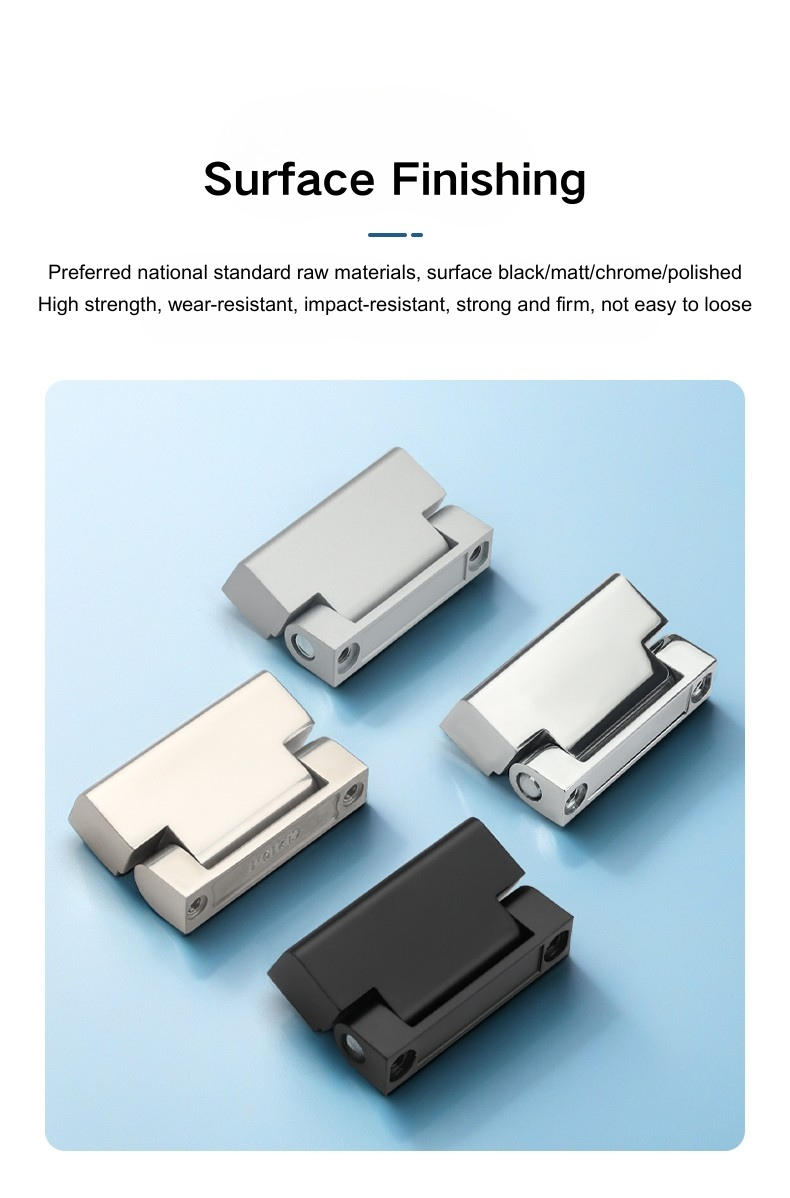

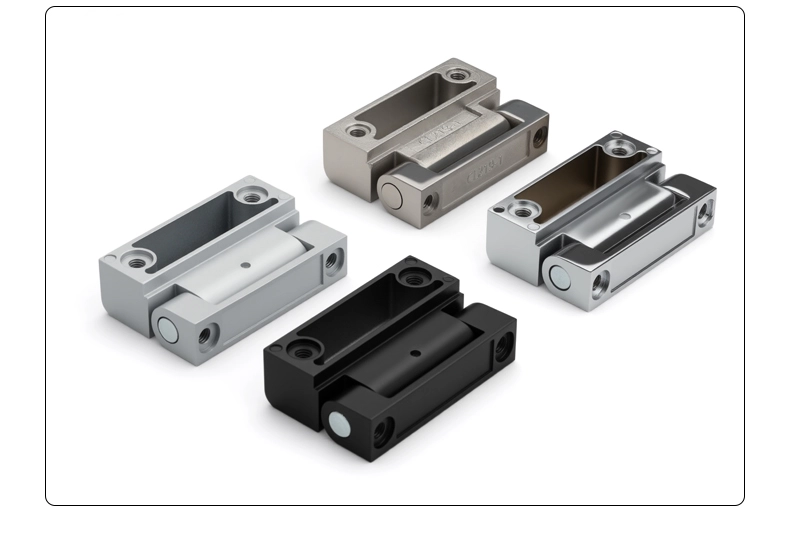

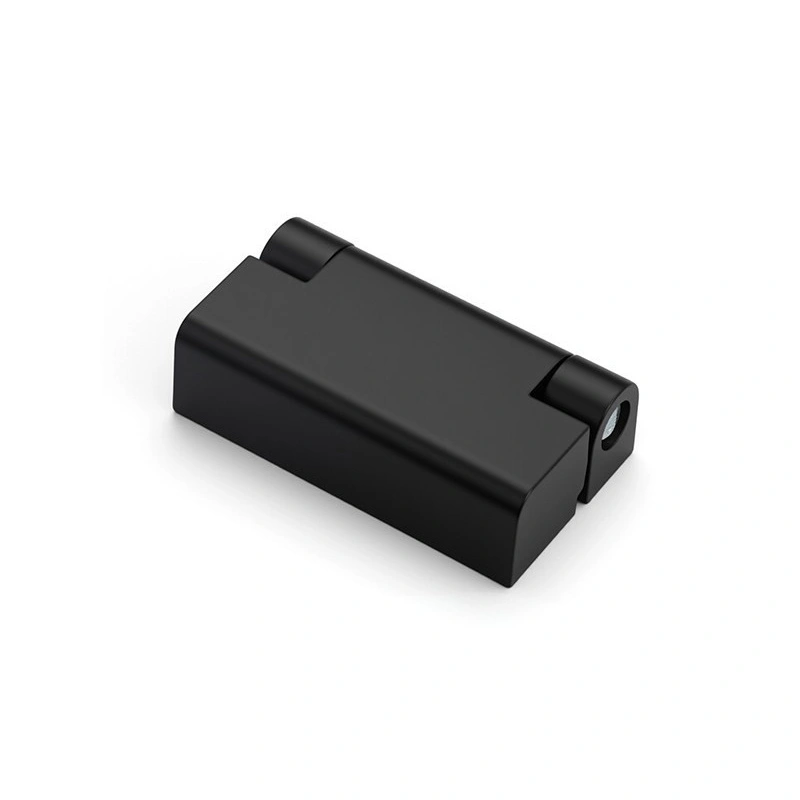

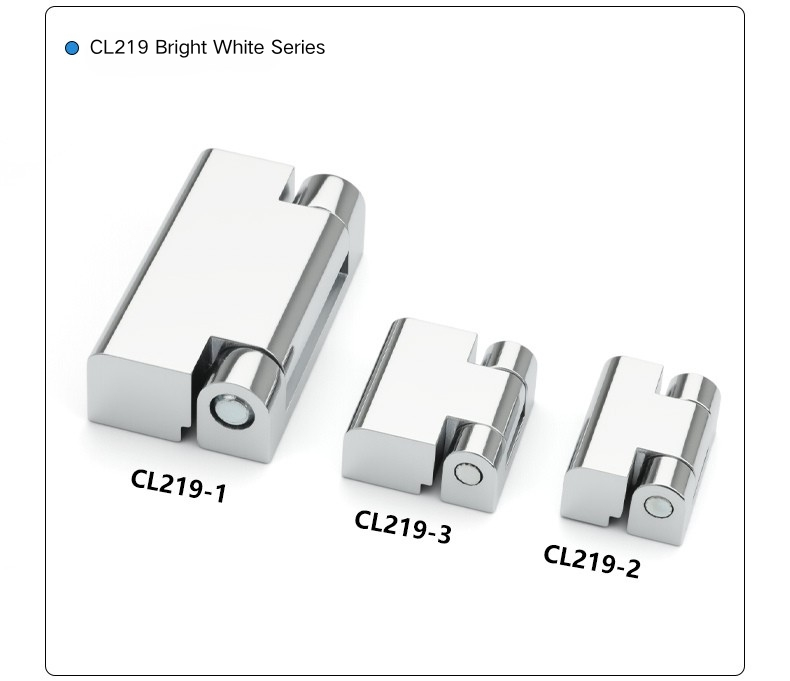

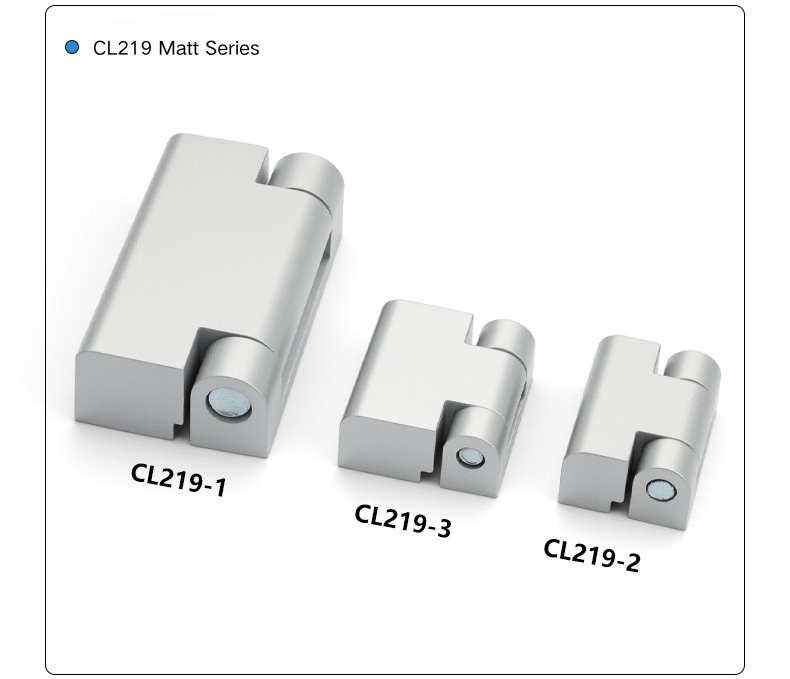

Każdy model zawiasu do montażu powierzchniowego do szafy elektrycznej jest oferowany w czterech wariantach: czarny stop cynku, matowy stop cynku, jasny chromowany stop cynku i lustrzana stal nierdzewna. Trzy opcje stopu cynku zapewniają szereg wyglądów powierzchni pasujących do różnych estetyk obudów – czarny dla obudów ciemnych lub malowanych proszkowo, matowy dla industrialnego wyglądu o niskim połysku i jasny chrom dla polerowanego wyglądu na panelach o wyższej specyfikacji.

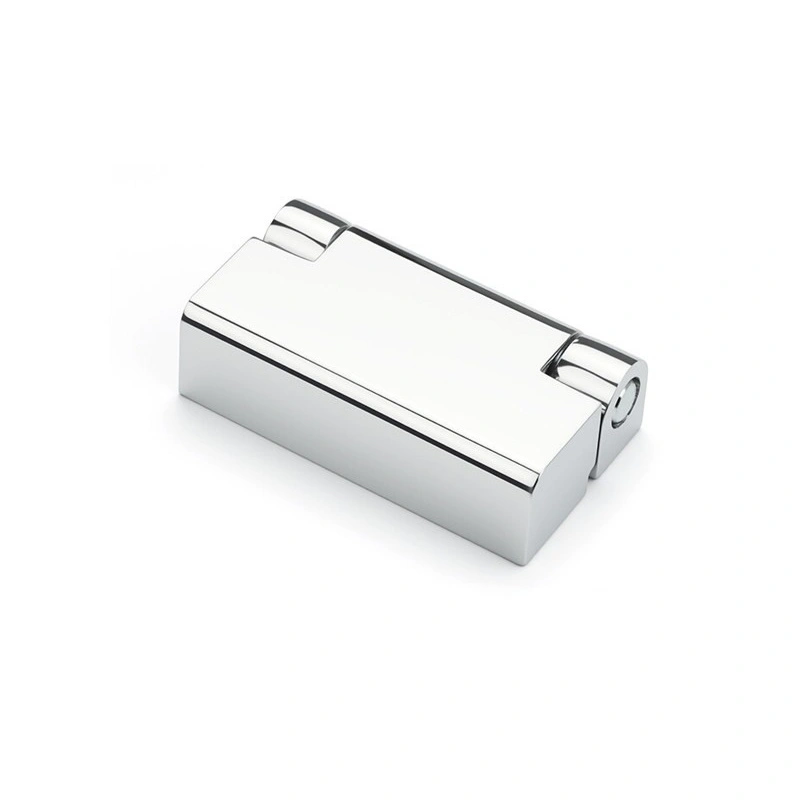

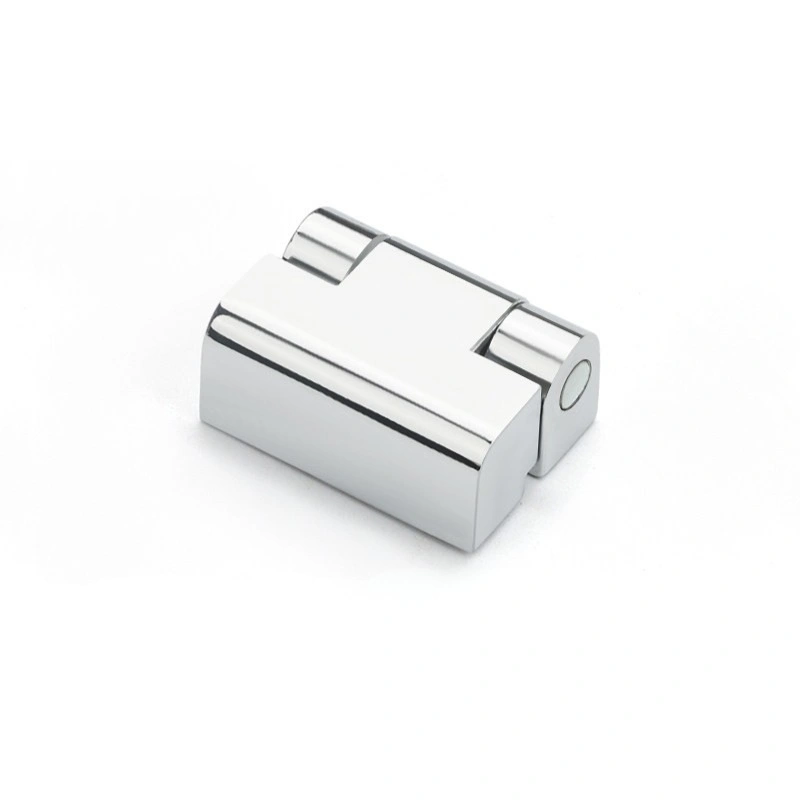

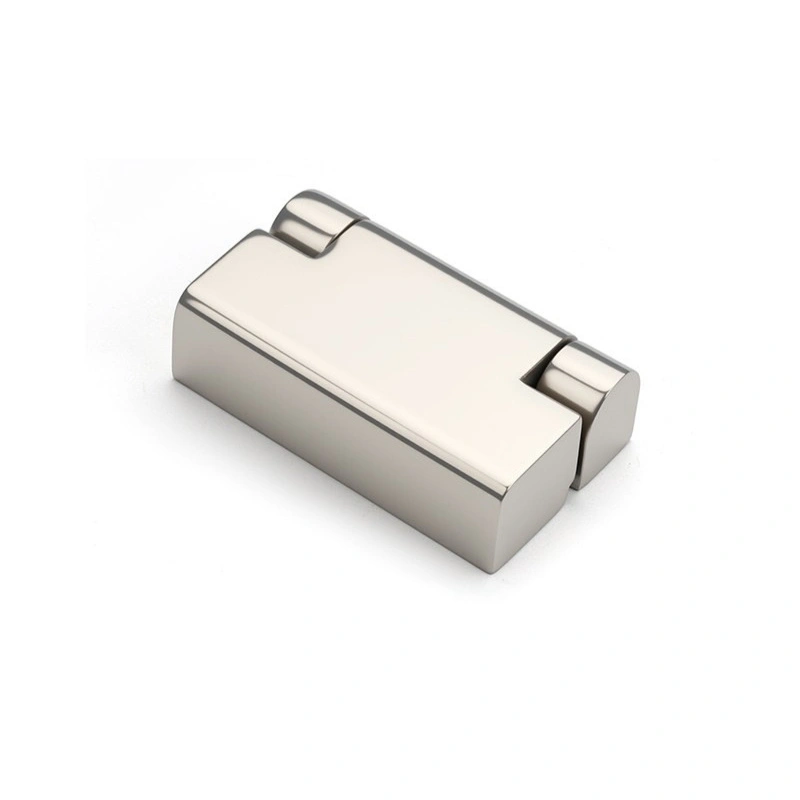

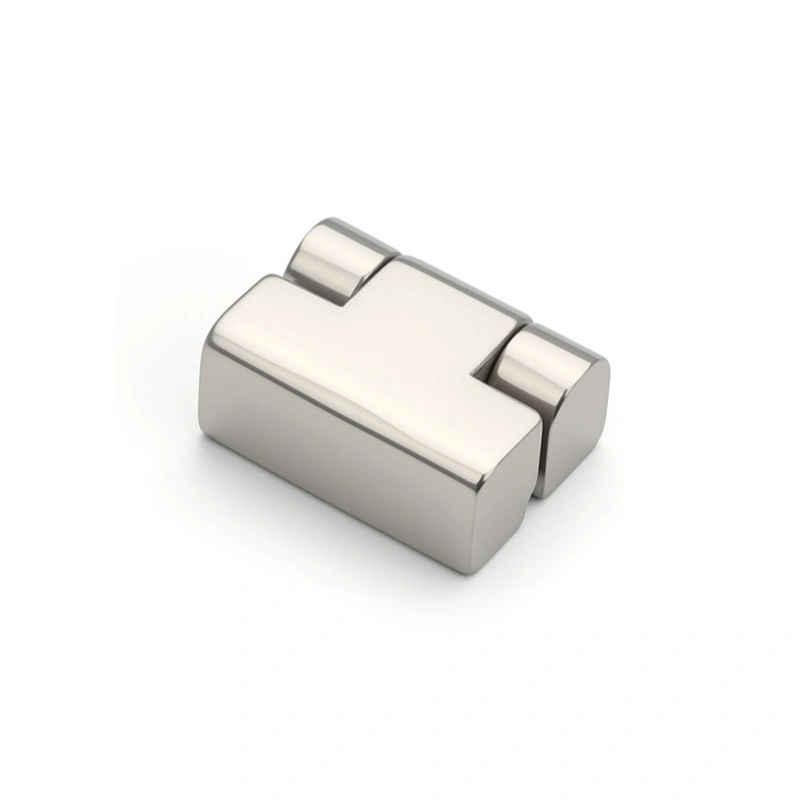

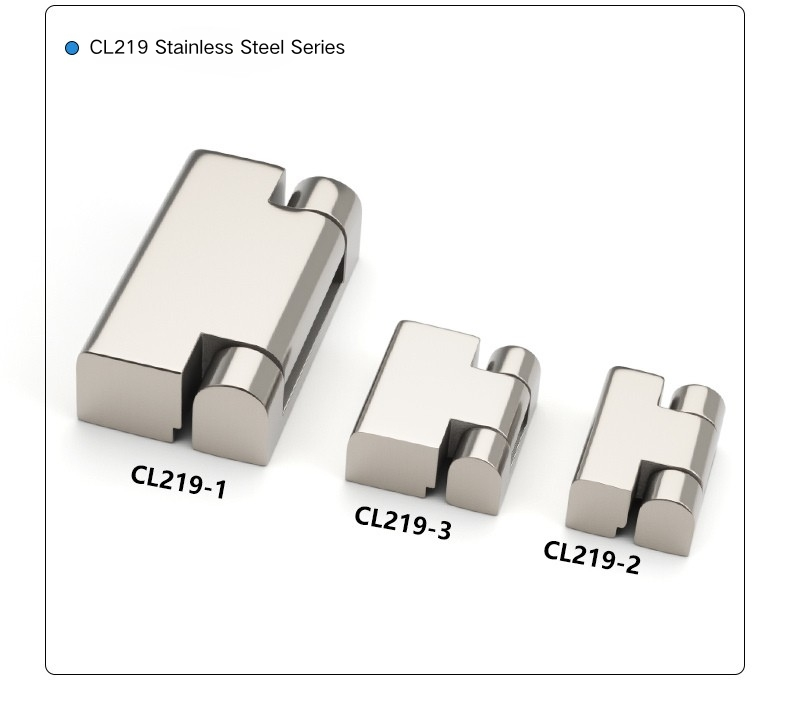

W wersji ze stali nierdzewnej zawiasu do montażu powierzchniowego do szafki elektrycznej zastosowano polerowanie lustrzane, które daje odblaskową, gładką powierzchnię, a nie szczotkowane lub satynowe wykończenie. Jeśli szafka będzie wystawiana na zewnątrz, w pobliżu wybrzeża lub gdziekolwiek, gdzie wilgotność jest częstym czynnikiem, rozsądniejszym wyborem będzie wersja z lustrzanym wykończeniem ze stali nierdzewnej – opcje ze stopu cynku sprawdzą się w pomieszczeniach, ale z czasem nie będą tak dobrze trzymać się w wilgotnych lub słonych warunkach. W przypadku standardowych zastosowań w szafkach wewnętrznych dowolne wykończenie ze stopu cynku będzie dobrze trzymać się w normalnych warunkach.

Kontrola kąta otwarcia i drzwi

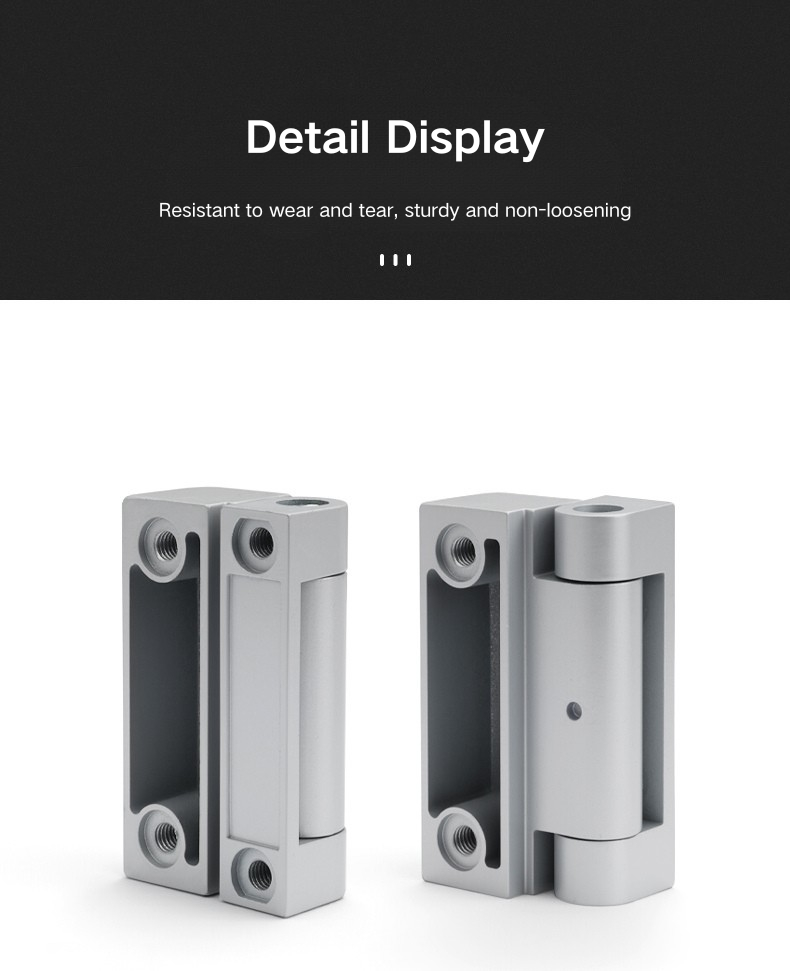

Wszystkie trzy modele zawiasów do montażu powierzchniowego szafy elektrycznej otwierają się pod kątem 180°, co pozwala na całkowicie płaskie otwarcie drzwi szafy w stosunku do sąsiedniego panelu lub ściany. Możliwość obrotu o 180° przydaje się w ciasnych miejscach, gdzie drzwi otwierające się tylko częściowo utrudniają dostęp do wnętrza lub pracę przy pobliskim sprzęcie. Jeśli chodzi o konstrukcję do montażu powierzchniowego, zawias znajduje się po zewnętrznej stronie drzwi i ościeżnicy — jest widoczny, gdy drzwi są zamknięte, ale oznacza to również, że montaż jest prosty, a zawias można łatwo sprawdzić lub wymienić później bez rozbierania drzwi. Dzięki temu montaż jest prosty — nie jest potrzebne żadne prowadzenie ani przygotowywanie wycięć — a także ułatwia kontrolę lub wymianę zawiasu bez demontażu panelu drzwi.

Często zadawane pytania

P1: Jakie rozmiary są dostępne w serii CL219?

Seria CL219 obejmuje trzy modele. CL219-1 jest największy i ma całkowite wymiary 60 × 34,3 mm; CL219-3 jest średniej wielkości i ma wymiary 30 × 27,5 mm; a CL219-2 jest najmniejszy i ma wymiary 30 × 22 mm. Wszystkie trzy mają tę samą podstawową konstrukcję i kąt otwarcia 180°.

P2: Jakie rozmiary śrub są używane do montażu?

Do montażu CL219-1 wykorzystywane są cztery śruby M5. W modelach CL219-2 i CL219-3 zastosowano cztery śruby M4. Długość wkrętów należy dobrać w oparciu o grubość panelu drzwiowego i ościeżnicy.

P3: Jakie opcje wykończenia są dostępne?

Każdy model CL219 jest dostępny w wykonaniu z czarnego stopu cynku, matowego stopu cynku, jasnego chromowanego stopu cynku i lustrzanej stali nierdzewnej. Opcje stopu cynku pasują do zastosowań w szafkach wewnętrznych; wykończenie lustrzane ze stali nierdzewnej jest lepsze w środowiskach zewnętrznych lub o wysokiej wilgotności.

P4: Jaki jest kąt otwarcia zawiasu szafki CL219?

Wszystkie trzy modele CL219 otwierają się pod kątem 180°, co pozwala na całkowicie płaskie otwarcie drzwi. Jest to przydatne w instalacjach, w których potrzebny jest pełny odstęp od drzwi lub gdy przestrzeń wokół szafy jest ograniczona.

P5: Czy jest to zawias ukryty czy montowany powierzchniowo?

CL219 to zawias do montażu powierzchniowego. Znajduje się na zewnętrznej stronie drzwi i ościeżnicy, a nie jest wpuszczony lub ukryty. Ułatwia to instalację, ponieważ nie jest wymagane żadne wycięcie ani prowadzenie, a zawias pozostaje dostępny w celu kontroli lub wymiany po instalacji.

P6: Czy wersja ze stali nierdzewnej nadaje się do obudów zewnętrznych?

Tak. Stal nierdzewna CL219 z lustrzanym wykończeniem wykorzystuje odporny na korozję materiał klasy 304 i nadaje się do rozdzielnic zewnętrznych, środowisk przybrzeżnych lub wszelkich instalacji, w których obudowa jest narażona na długotrwałe działanie wilgoci.

P7: Jak wybrać pomiędzy CL219-1, CL219-2 i CL219-3?

Wybierz na podstawie rozmiaru i wagi panelu drzwi. CL219-1 jest największy i pasuje do cięższych lub większych drzwi. CL219-2 jest najmniejszy i dobrze sprawdza się w kompaktowych i lekkich obudowach. CL219-3 jest średniej wielkości i plasuje się pomiędzy nimi pod względem wymiarów i ładowności.
